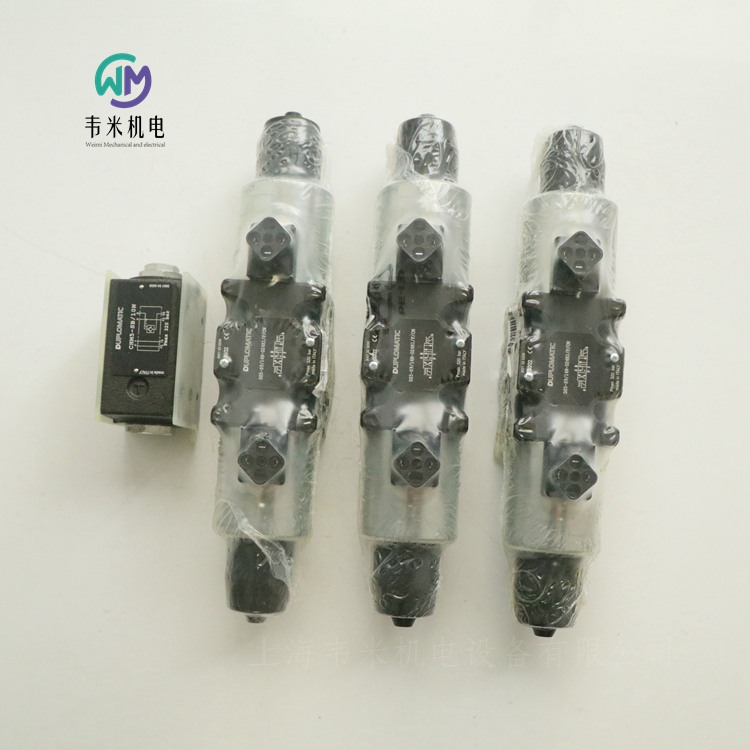

DS5系列迪普马DS5-S9/14N-D24K1/F/CM电磁阀铸铁材质

　　DS5系列迪普马DS5-S9/14N-D24K1/F/CM电磁阀铸铁材质

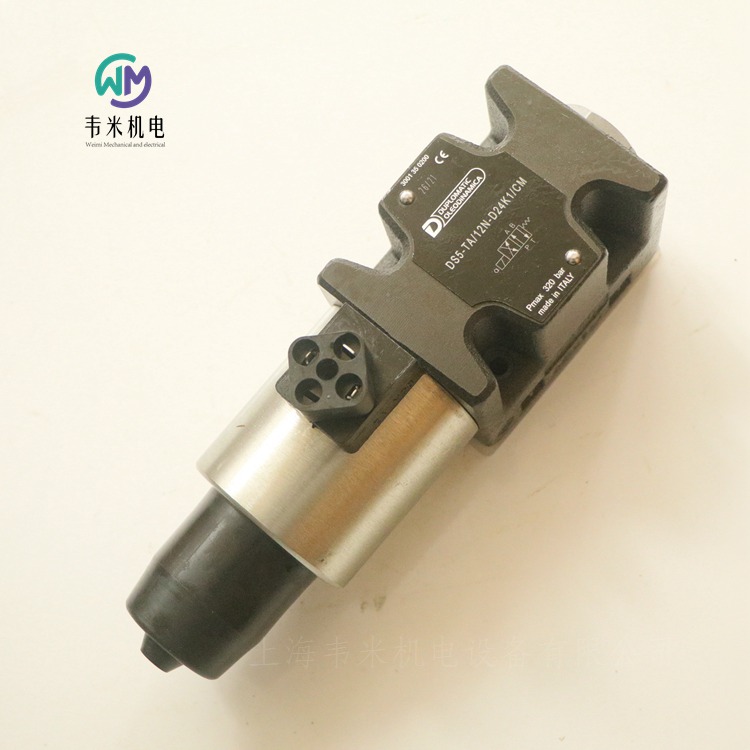

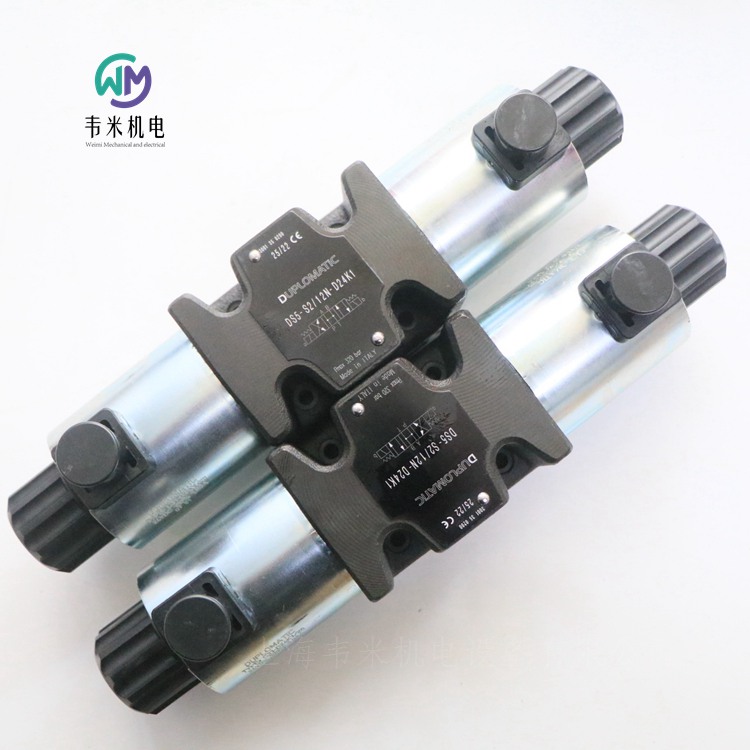

　　迪普马DUPLOMATIC电磁换向阀DS5系列

　　板式安装

　　ISO 4401-05 (CETOP 05)

　　高工作压力 320 bar

　　大流量 150 l/min

　　直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。

　　该阀提供三通或四通设计，并且根据油口排列具有各种可互换的阀芯。

　　阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁）。

　　该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。

　　直流电磁换向阀DS5 可提供以下几种特殊形式：

　　带Y口底板外泄口

　　带平稳换向

　　带可调平稳换向

　　液压油

　　使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。

　　对于HFDR 油液，使用FPM 密封（代号V）。

　　若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

　　当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。

　　请注意保持液压油稳定的物理和化学性能。

　　电磁铁

　　电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。

　　线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。

　　安装

　　具有弹簧对中和复位的阀可在任意方向安装；不带弹簧，机械定位的RK型阀必须纵向轴水平安装。

　　阀可通过螺钉或者螺栓安装在平面上。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。

　　电气插头

　　电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。需要订购的插头订货型号见目录49 000。K2和K7型的连接形式，相应的插头不能单独提供。

　　DS5-S1/12N-D24K1

　　DS5-S2/12N-D24K1

　　DS5-S3/12N-D24K1

　　DS5-S4/12N-D24K1

　　DS5-S5/12N-D24K1

　　DS5-S6/12N-D24K1

　　DS5-S7/12N-D24K1

　　DS5-S8/12N-D24K1

　　DS5-S9/12N-D24K1

　　DS5-S10/12N-D24K1

　　DS5-S11/12N-D24K1

　　DS5-S12/12N-D24K1

　　DS5-S17/12N-D24K1

　　DS5-S18/12N-D24K1

　　DS5-S19/12N-D24K1

　　DS5-S20/12N-D24K1

　　DS5-S21/12N-D24K1

　　DS5-S22/12N-D24K1

　　DS5-S23/12N-D24K1

　　DS5-RK/12N-D24K1

　　DS5-RK02/12N-D24K1

　　DS5-RK1/12N-D24K1

　　DS5-1RK/12N-D24K1

　　DS5-SA1/12N-D24K1

　　DS5-SA2/12N-D24K1

　　DS5-SA3/12N-D24K1

　　DS5-SA4/12N-D24K1

　　DS5-TA/12N-D24K1

　　DS5-TA02/12N-D24K1

　　DS5-TA23/12N-D24K1

　　DS5-SB1/12N-D24K1

　　DS5-SB2/12N-D24K1

　　DS5-SB3/12N-D24K1

　　DS5-SB4/12N-D24K1

　　DS5-RSB1/12N-D24K1

　　DS5-RSB2/12N-D24K1

　　DS5-RSB3/12N-D24K1

　　DS5-RSB4/12N-D24K1

　　DS5-TB/12N-D24K1

　　DS5-TB02/12N-D24K1

　　DS5-TB23/12N-D24K1

　　DS5-S1/12N-A230K1

　　DS5-S2/12N-A230K1

　　DS5-S3/12N-A230K1

　　DS5-S4/12N-A230K1

　　DS5-S5/12N-A230K1

　　DS5-S6/12N-A230K1

　　DS5-S7/12N-A230K1

　　DS5-S8/12N-A230K1

　　DS5-S9/12N-A230K1

　　DS5-S10/12N-A230K1

　　DS5-S11/12N-A230K1

　　DS5-S12/12N-A230K1

　　DS5-S17/12N-A230K1

　　DS5-S18/12N-A230K1

　　DS5-S19/12N-A230K1

　　DS5-S20/12N-A230K1

　　DS5-S21/12N-A230K1

　　DS5-S22/12N-A230K1

　　DS5-S23/12N-A230K1

　　DS5-RK/12N-A230K1

　　DS5-RK02/12N-A230K1

　　DS5-RK1/12N-A230K1

　　DS5-1RK/12N-A230K1

　　DS5-SA1/12N-A230K1

　　DS5-SA2/12N-A230K1

　　DS5-SA3/12N-A230K1

　　DS5-SA4/12N-A230K1

　　DS5-TA/12N-A230K1

　　DS5-TA02/12N-A230K1

　　DS5-TA23/12N-A230K1

　　DS5-SB1/12N-A230K1

　　DS5-SB2/12N-A230K1

　　DS5-SB3/12N-A230K1

　　DS5-SB4/12N-A230K1

　　DS5-RSB1/12N-A230K1

　　DS5-RSB2/12N-A230K1

　　DS5-RSB3/12N-A230K1

　　DS5-RSB4/12N-A230K1

　　DS5-TB/12N-A230K1

　　DS5-TB02/12N-A230K1

　　DS5-TB23/12N-A230K1

　　DS5-S1/12V-D24K1

　　DS5-S2/12V-D24K1

　　DS5-S3/12V-D24K1

　　DS5-S4/12V-D24K1

　　DS5-S5/12V-D24K1

　　DS5-S6/12V-D24K1

　　DS5-S7/12V-D24K1

　　DS5-S8/12V-D24K1

　　DS5-S9/12V-D24K1

　　DS5-S10/12V-D24K1

　　DS5-S11/12V-D24K1

　　DS5-S12/12V-D24K1

　　DS5-S17/12V-D24K1

　　DS5-S18/12V-D24K1

　　DS5-S19/12V-D24K1

　　DS5-S20/12V-D24K1

　　DS5-S21/12V-D24K1

　　DS5-S22/12V-D24K1

　　DS5-S23/12V-D24K1

　　DS5-RK/12V-D24K1

　　DS5-RK02/12V-D24K1

　　DS5-RK1/12V-D24K1

　　DS5-1RK/12V-D24K1

　　DS5-SA1/12V-D24K1

　　DS5-SA2/12V-D24K1

　　DS5-SA3/12V-D24K1

　　DS5-SA4/12V-D24K1

　　DS5-TA/12V-D24K1

　　DS5-TA02/12V-D24K1

　　DS5-TA23/12V-D24K1

　　DS5-SB1/12V-D24K1

　　DS5-SB2/12V-D24K1

　　DS5-SB3/12V-D24K1

　　DS5-SB4/12V-D24K1

　　DS5-RSB1/12V-D24K1

　　DS5-RSB2/12V-D24K1

　　DS5-RSB3/12V-D24K1

　　DS5-RSB4/12V-D24K1

　　DS5-TB/12V-D24K1

　　DS5-TB02/12V-D24K1

　　DS5-TB23/12V-D24K1
