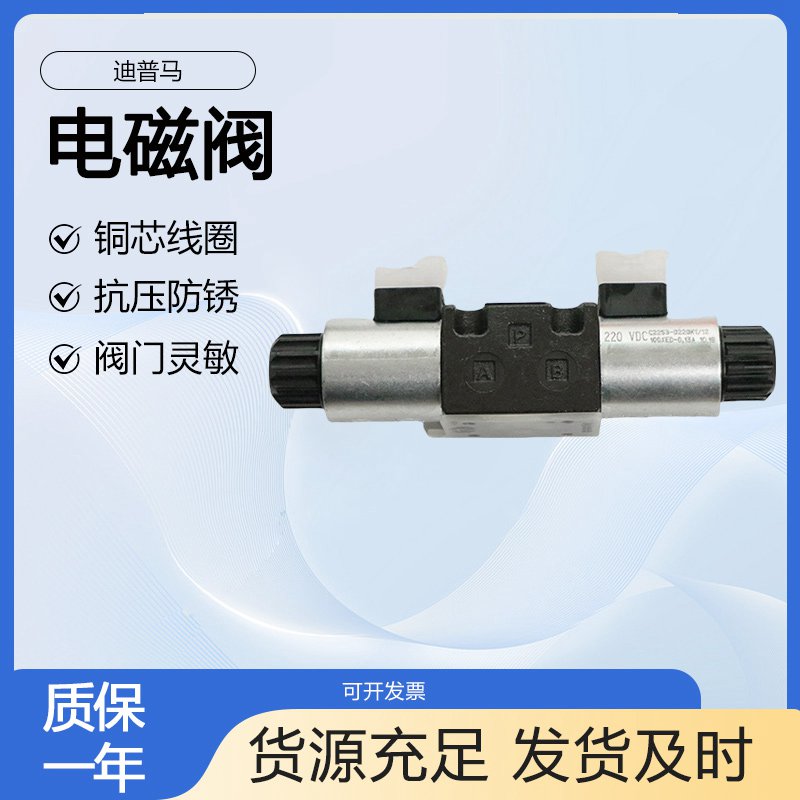

DUPLOMATIC迪普马电磁阀DS5-S1/12N-D24K1全新原装供应

　　DUPLOMATIC迪普马电磁阀DS5-S1/12N-D24K1全新原装供应

　　意大利迪普马DUPLOMATIC电磁阀DS3系列

　　板式安装

　　ISO 4401-03 (CETOP 03)

　　高工作压力 350 bar

　　大流量 100 l/min

　　直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。

　　该阀提供三通或四通设计，可分为2位和3位，并且具有各种可互换的阀芯。

　　阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。

　　该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。

　　DS3直流电磁铁阀还以可提供平稳换向类型。

　　直流电磁铁阀还可以提供锌镍镀层，确保抗盐雾能力达600小时。

　　除了标准的手动应急操作之外，还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。

　　工作极限

　　不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。

　　电磁铁

　　电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。

　　线圈通过螺纹环固定在铁芯上，可作360°旋转，以适应可用的安装空间。

　　直流电磁阀电流和功率消耗

　　表中列出了不同型号直流线圈的电流和功耗值。采用交流电（50或者 60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头。 但需要考虑功率极限的下降。

　　安装

　　具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。

　　阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。

　　DS5-S1/12N-D24K1

　　DS5-S2/12N-D24K1

　　DS5-S3/12N-D24K1

　　DS5-S4/12N-D24K1

　　DS5-S5/12N-D24K1

　　DS5-S6/12N-D24K1

　　DS5-S7/12N-D24K1

　　DS5-S8/12N-D24K1

　　DS5-S9/12N-D24K1

　　DS5-S10/12N-D24K1

　　DS5-S11/12N-D24K1

　　DS5-S12/12N-D24K1

　　DS5-S17/12N-D24K1

　　DS5-S18/12N-D24K1

　　DS5-S19/12N-D24K1

　　DS5-S20/12N-D24K1

　　DS5-S21/12N-D24K1

　　DS5-S22/12N-D24K1

　　DS5-S23/12N-D24K1

　　DS5-RK/12N-D24K1

　　DS5-RK02/12N-D24K1

　　DS5-RK1/12N-D24K1

　　DS5-1RK/12N-D24K1

　　DS5-SA1/12N-D24K1

　　DS5-SA2/12N-D24K1

　　DS5-SA3/12N-D24K1

　　DS5-SA4/12N-D24K1

　　DS5-TA/12N-D24K1

　　DS5-TA02/12N-D24K1

　　DS5-TA23/12N-D24K1

　　DS5-SB1/12N-D24K1

　　DS5-SB2/12N-D24K1

　　DS5-SB3/12N-D24K1

　　DS5-SB4/12N-D24K1

　　DS5-RSB1/12N-D24K1

　　DS5-RSB2/12N-D24K1

　　DS5-RSB3/12N-D24K1

　　DS5-RSB4/12N-D24K1

　　DS5-TB/12N-D24K1

　　DS5-TB02/12N-D24K1

　　DS5-TB23/12N-D24K1

　　DS5-S1/12N-A230K1

　　DS5-S2/12N-A230K1

　　DS5-S3/12N-A230K1

　　DS5-S4/12N-A230K1

　　DS5-S5/12N-A230K1

　　DS5-S6/12N-A230K1

　　DS5-S7/12N-A230K1

　　DS5-S8/12N-A230K1

　　DS5-S9/12N-A230K1

　　DS5-S10/12N-A230K1

　　DS5-S11/12N-A230K1

　　DS5-S12/12N-A230K1

　　DS5-S17/12N-A230K1

　　DS5-S18/12N-A230K1

　　DS5-S19/12N-A230K1

　　DS5-S20/12N-A230K1

　　DS5-S21/12N-A230K1

　　DS5-S22/12N-A230K1

　　DS5-S23/12N-A230K1

　　DS5-RK/12N-A230K1

　　DS5-RK02/12N-A230K1

　　DS5-RK1/12N-A230K1

　　DS5-1RK/12N-A230K1

　　DS5-SA1/12N-A230K1

　　DS5-SA2/12N-A230K1

　　DS5-SA3/12N-A230K1

　　DS5-SA4/12N-A230K1

　　DS5-TA/12N-A230K1

　　DS5-TA02/12N-A230K1

　　DS5-TA23/12N-A230K1

　　DS5-SB1/12N-A230K1

　　DS5-SB2/12N-A230K1

　　DS5-SB3/12N-A230K1

　　DS5-SB4/12N-A230K1

　　DS5-RSB1/12N-A230K1

　　DS5-RSB2/12N-A230K1

　　DS5-RSB3/12N-A230K1

　　DS5-RSB4/12N-A230K1

　　DS5-TB/12N-A230K1

　　DS5-TB02/12N-A230K1

　　DS5-TB23/12N-A230K1

　　DS5-S1/12V-D24K1

　　DS5-S2/12V-D24K1

　　DS5-S3/12V-D24K1

　　DS5-S4/12V-D24K1

　　DS5-S5/12V-D24K1

　　DS5-S6/12V-D24K1

　　DS5-S7/12V-D24K1

　　DS5-S8/12V-D24K1

　　DS5-S9/12V-D24K1

　　DS5-S10/12V-D24K1

　　DS5-S11/12V-D24K1

　　DS5-S12/12V-D24K1

　　DS5-S17/12V-D24K1

　　DS5-S18/12V-D24K1

　　DS5-S19/12V-D24K1

　　DS5-S20/12V-D24K1

　　DS5-S21/12V-D24K1

　　DS5-S22/12V-D24K1

　　DS5-S23/12V-D24K1

　　DS5-RK/12V-D24K1

　　DS5-RK02/12V-D24K1

　　DS5-RK1/12V-D24K1

　　DS5-1RK/12V-D24K1

　　DS5-SA1/12V-D24K1

　　DS5-SA2/12V-D24K1

　　DS5-SA3/12V-D24K1

　　DS5-SA4/12V-D24K1

　　DS5-TA/12V-D24K1

　　DS5-TA02/12V-D24K1

　　DS5-TA23/12V-D24K1

　　DS5-SB1/12V-D24K1

　　DS5-SB2/12V-D24K1

　　DS5-SB3/12V-D24K1

　　DS5-SB4/12V-D24K1

　　DS5-RSB1/12V-D24K1

　　DS5-RSB2/12V-D24K1

　　DS5-RSB3/12V-D24K1

　　DS5-RSB4/12V-D24K1

　　DS5-TB/12V-D24K1

　　DS5-TB02/12V-D24K1

　　DS5-TB23/12V-D24K1
