REXROTH先导式压力顺序阀R900596863 DZ20-2-52/200Y

　　REXROTH先导式压力顺序阀R900596863 DZ20-2-52/200Y

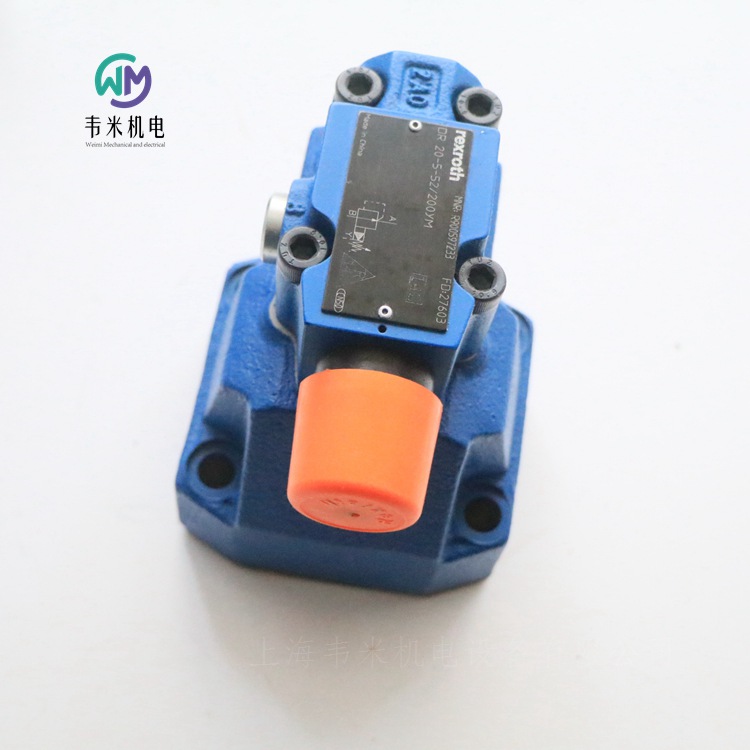

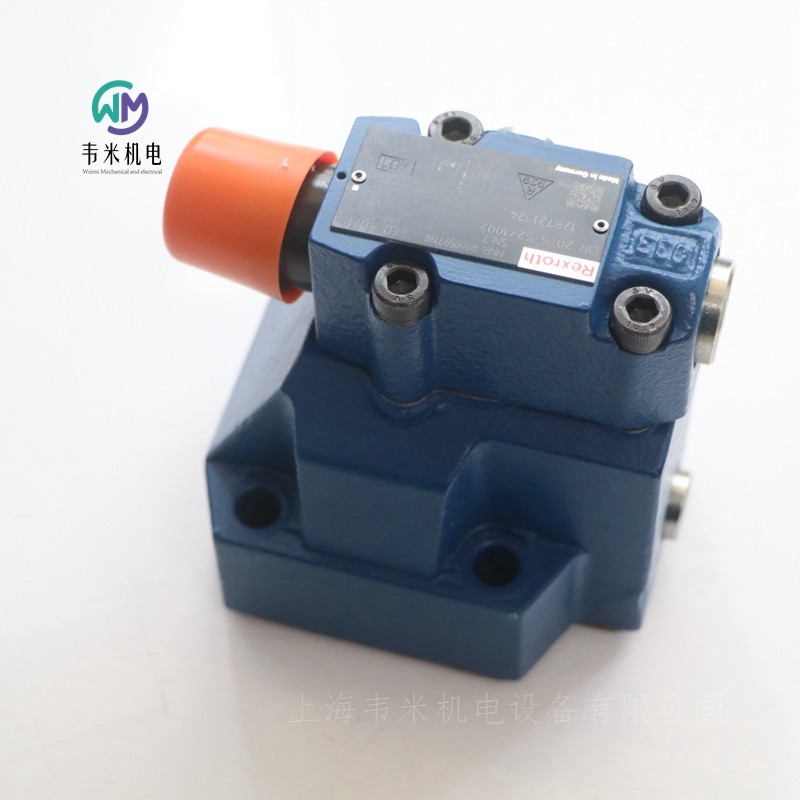

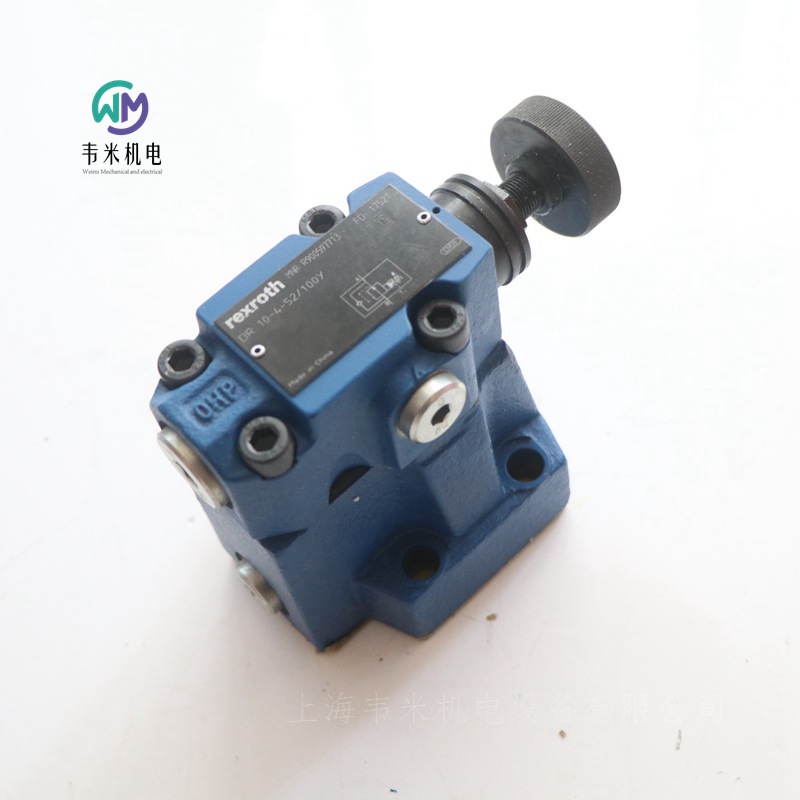

　　力士乐REXROTH先导式压力顺序阀

　　DZ

　　DZ20-2-52/200Y

　　规格 10 … 32

　　组件系列 5X

　　大工作压力 315 bar

　　大流量 600 l/min

　　适用于作为预加载、跟踪和切换阀应用

　　用于底板安装

　　孔图按 ISO 5781

　　作为插装阀

　　4 个压力等级

　　4 个可选调整类型：

　　旋钮

　　六角螺纹销和保护帽

　　带刻度可锁定旋钮

　　带刻度旋钮

　　单向阀，可选

　　DZ 型阀是一种先导式压力顺序阀。

　　用于与压力相关的次级系统连接。

　　压力顺序阀主要由带主阀芯的主阀 和带调整类型及可选单向阀的先导控制阀组成。

　　根据先导油供油和先导油回油及相应功能，进行了如下区分：

　　DZ. . -.-5X/… 型预载阀

　　施加在通道 A 中的压力通过控制油路作用于先导控制阀中的先导阀芯。同时，通道 A 中的压力通过喷嘴作用于主阀芯的弹簧负载侧。如果通道 P 中的压力超过在弹簧处设置的值，则先导阀芯 将顶着弹簧移动。此时主阀芯弹簧负载侧的液压油通过喷嘴、控制边以及控制油路和流入通道 B。因此，在主阀芯处产生了压降。主阀芯向上移动并打开从通道 A 到通道 B 的连接。通道 A 中的压力超出通道 B 中压力的值即为在弹簧处设置的值。在先导阀芯 处发生的泄漏将通过先导控制阀的弹簧腔和控制油路从内部导入到通道 B 中。如果次级油路（通道 B）中的压力超过通道 A 中的压力，则可以选择安装单向阀以实现自由回流。

　　DZ. . -.-5X/.X… 型预载阀号

　　大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“X”，将通过控制油路 X 从外部提供开启信号。

　　DZ. . -.-5X/.Y… 型顺序阀型

　　大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，在型号“Y”中，在先导阀芯处发生的泄漏必须通过油路或卸压导入到油箱中。先导油通过油路导入到通道 B 中。

　　DZ. . -.-5X/.XY… 型油路阀

　　大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“XY”，将通过控制油路 X从外部提供开启信号。在先导阀芯孔处的先导油和发生的泄漏必须通过油路卸压导入到油箱中。

　　R900535769 DZ10-1-5X/100Y

　　R900597547 DZ10-1-5X/200

　　R900599114 DZ10-1-5X/200Y

　　R900710220 DZ10-2-5X/50X

　　R900537692 DZ10-2-5X/50YM

　　R900502897 DZ10-2-5X/100

　　R900596755 DZ10-2-52/200

　　R900596661 DZ10-2-52/200Y

　　R900552999 DZ10-2-52/200YV

　　R900518901 DZ20-1-5X/100XY

　　R900599116 DZ20-1-52/200Y

　　R900599115 DZ20-1-5X/200YM

　　R900596858 DZ20-2-5X/200

　　R900596588 DZ20-2-52/200XY

　　R900501493 DZ20-2-5X/200X

　　R900596863 DZ20-2-52/200Y

　　R900597717 DZ20-2-5X/315XY

　　R900596906 DZ30-2-52/200

　　R900596863 DZ20-2-5X/200Y

　　R900533723 DZ20-2-5X/200Y/12

　　R900532874 DZ20-2-5X/200YJ

　　R900597595 DZ20-2-5X/200YM

　　R900504962 DZ20-2-5X/200YM/12

　　R900778466 DZ20-2-5X/200YMV

　　R900511393 DZ20-2-5X/200YV

　　R900570532 DZ20-2-5X/200YV/12

　　R900590623 DZ20-2-5X/315

　　R900505720 DZ20-2-5X/315M

　　R900563372 DZ20-2-5X/315X

　　R900598115 DZ20-2-5X/315XM

　　R900597717 DZ20-2-5X/315XY

　　R900597718 DZ20-2-5X/315XYM

　　R900908919 DZ20-2-5X/315XYV

　　R900908916 DZ20-2-5X/315XYV

　　R978018530 DZ20-2-5X/315XYV/12

　　R900597138 DZ20-2-5X/315Y

　　R900522226 DZ20-2-5X/315YM

　　R900523682 DZ20-2-5X/50

　　R900518301 DZ20-2-5X/50M

　　R900559723 DZ20-2-5X/50V

　　R900552122 DZ20-2-5X/50X

　　R900517053 DZ20-2-5X/50XM

　　R900509123 DZ20-2-5X/50XY

　　R900563442 DZ20-2-5X/50XYM

　　R900728785 DZ20-2-5X/50XYM/12

　　R900528655 DZ20-2-5X/50Y

　　R900513686 DZ20-2-5X/50YM

　　R901268811 DZ20-2-5X=200

　　R900507011 DZ20-3-5X/100

　　R900567942 DZ20-3-5X/100V

　　R900617623 DZ20-3-5X/100XM

　　R900550186 DZ20-3-5X/100XY

　　R900923158 DZ20-3-5X/100XYM

　　R900788025 DZ20-3-5X/100Y

　　R900512560 DZ20-3-5X/100YM

　　R900596774 DZ20-3-5X/200

　　R900618308 DZ20-3-5X/200V

　　R900597116 DZ20-3-5X/200X

　　R900520073 DZ20-3-5X/200XM

　　R900537145 DZ20-3-5X/200XV

　　R900509821 DZ20-3-5X/200XY

　　R900501687 DZ20-3-5X/200XYM

　　R901256233 DZ20-3-5X/200XYMV

　　R900597508 DZ20-3-5X/200Y

　　R900507732 DZ20-3-5X/200YM

　　R900511604 DZ20-3-5X/200YV

　　R900532071 DZ20-3-5X/315

　　R901030414 DZ20-3-5X/315XY

　　R900910514 DZ20-3-5X/315Y

　　R900503337 DZ20-3-5X/50

　　R900971498 DZ20-3-5X/50V

　　R900918164 DZ20-3-5X/50XYMV

　　R900936979 DZ20-3-5X/50Y

　　R900963908 DZ20-7-5X/100

　　R901104391 DZ20-7-5X/200Y

　　R901041763 DZ20-7-5X/315M

　　R900503189 DZ30-.-5X/...

　　R900511052 DZ30-.-5X/...XM

　　R900766469 DZ30-1-5X/100

　　R900716137 DZ30-1-5X/100XM

　　R900536229 DZ30-1-5X/100XYM

　　R900577833 DZ30-1-5X/100Y

　　R901256663 DZ30-1-5X/100YM

　　R900500687 DZ30-1-5X/200

　　R900741428 DZ30-1-5X/200M

　　R900579980 DZ30-1-5X/200X

　　R900508100 DZ30-1-5X/200XM

　　R900945578 DZ30-1-5X/200XM/12

　　R900596572 DZ30-1-5X/200XY

　　R900512920 DZ30-1-5X/200XYM

　　R900787344 DZ30-1-5X/200XYV

　　R900596571 DZ30-1-5X/200Y

　　R900535881 DZ30-1-5X/200YM

　　R900597731 DZ30-1-5X/315

　　R900756760 DZ30-1-5X/315M

　　R901336566 DZ30-1-5X/315M/12

　　R900516066 DZ30-1-5X/315X

　　R900920736 DZ30-1-5X/315XM

　　R900599752 DZ30-1-5X/315XY

　　R900524429 DZ30-1-5X/315XYM

　　R900597769 DZ30-1-5X/315Y

　　R900506924 DZ30-1-5X/315YM

　　R901021238 DZ30-1-5X/50

　　R900974974 DZ30-1-5X/50M

　　R900977355 DZ30-1-5X/50XM

　　R900923065 DZ30-1-5X/50XY

　　R901241511 DZ30-1-5X/50XYM

　　R901254732 DZ30-1-5X/50Y

　　R900733192 DZ30-1-5X/50YMV

　　R900506856 DZ30-2-5X/100

　　R901178537 DZ30-2-5X/100-25XM

　　R901184541 DZ30-2-5X/100-30X

　　R901069396 DZ30-2-5X/100M

　　R900569489 DZ30-2-5X/100X

　　R900596881 DZ30-2-5X/100XM

　　R900597785 DZ30-2-5X/100XY

　　R900507119 DZ30-2-5X/100XYM

　　R900502158 DZ30-2-5X/100Y

　　R900535009 DZ30-2-5X/100YM

　　R900596906 DZ30-2-5X/200

　　R901010496 DZ30-2-5X/200-50XYM

　　R900568889 DZ30-2-5X/200M

　　R900904897 DZ30-2-5X/200M/12

　　R900598579 DZ30-2-5X/200V

　　R900501426 DZ30-2-5X/200X

　　R900595960 DZ30-2-5X/200XM

　　R900941780 DZ30-2-5X/200XM/12

　　R900533482 DZ30-2-5X/200XMV

　　R900568551 DZ30-2-5X/200XV

　　R900500793 DZ30-2-5X/200XY

　　R900546834 DZ30-2-5X/200XY/12

　　R900597567 DZ30-2-5X/200XYM

　　R900946488 DZ30-2-5X/200XYMV/12

　　R900533724 DZ30-2-5X/200XYV

　　R900599230 DZ30-2-5X/200Y

　　R900909411 DZ30-2-5X/200Y/12

　　R900501852 DZ30-2-5X/200YM

　　R900935583 DZ30-2-5X/200YM/12

　　R900944275 DZ30-2-5X/200YMV/12

　　R901161410 DZ30-2-5X/200YV

　　R900731458 DZ30-2-5X/210X

　　R900597952 DZ30-2-5X/315

　　R900952908 DZ30-2-5X/315/12

　　R900506185 DZ30-2-5X/315M

　　R900728826 DZ30-2-5X/315M/12

　　R900513741 DZ30-2-5X/315V

　　R900564183 DZ30-2-5X/315X

　　R900571011 DZ30-2-5X/315XM

　　R900550220 DZ30-2-5X/315XV

　　R900522454 DZ30-2-5X/315XY

　　R900547563 DZ30-2-5X/315XYM

　　R900964739 DZ30-2-5X/315XYV

　　R900503456 DZ30-2-5X/315Y

　　R900563742 DZ30-2-5X/315YM

　　R900519498 DZ30-2-5X/50

　　R901039829 DZ30-2-5X/50M

　　R900599440 DZ30-2-5X/50X

　　R987130592 DZ30-2-5X/50X-SO31-110

　　R900569305 DZ30-2-5X/50XM

　　R900917388 DZ30-2-5X/50XY

　　R900950431 DZ30-2-5X/50XYJ

　　R900512011 DZ30-2-5X/50Y

　　R900945144 DZ30-2-5X/50YSO45

　　R900579630 DZ30-2-5X/50YM

　　R900576377 DZ30-2-5X=200SO10=PL

　　R901124932 DZ30-3-5X/100M

　　R900527658 DZ30-3-5X/100X

　　R901141933 DZ30-3-5X/100XYM

　　R900507431 DZ30-3-5X/100Y

　　R900552050 DZ30-3-5X/200M

　　R900931109 DZ30-3-5X/200X

　　R900598384 DZ30-3-5X/200XYM

　　R900502258 DZ30-3-5X/200Y

　　R900502265 DZ30-3-5X/200YV

　　R900737784 DZ30-3-5X/315M

　　R900527657 DZ30-3-5X/315X

　　R900963667 DZ30-3-5X/315XYM

　　R900902150 DZ30-3-5X/315Y

　　R900553412 DZ30-3-5X/50

　　R900964129 DZ30-3-5X/50Y

　　R900773282 DZ30-7-5X/315XY

　　R978897528 DZ10-1-5X/100/12

　　R978007660 DZ10-1-5X/100M/12

　　R978875971 DZ10-1-5X/100Y/12
