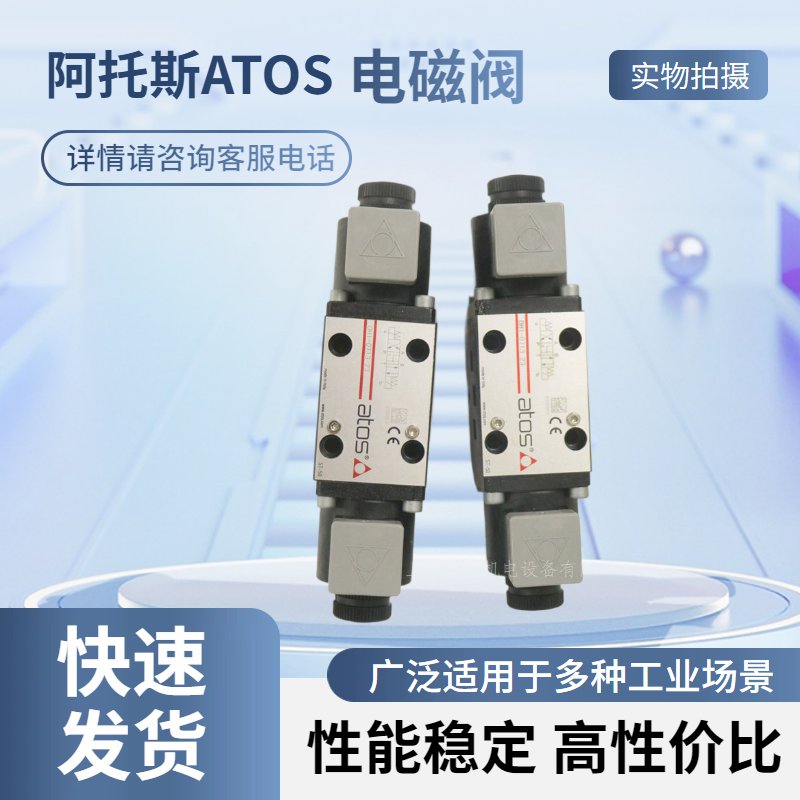

意大利ATOS阿托斯电磁阀DHI-0713 23韦米主营

　　意大利ATOS阿托斯电磁阀DHI-0713 23韦米主营

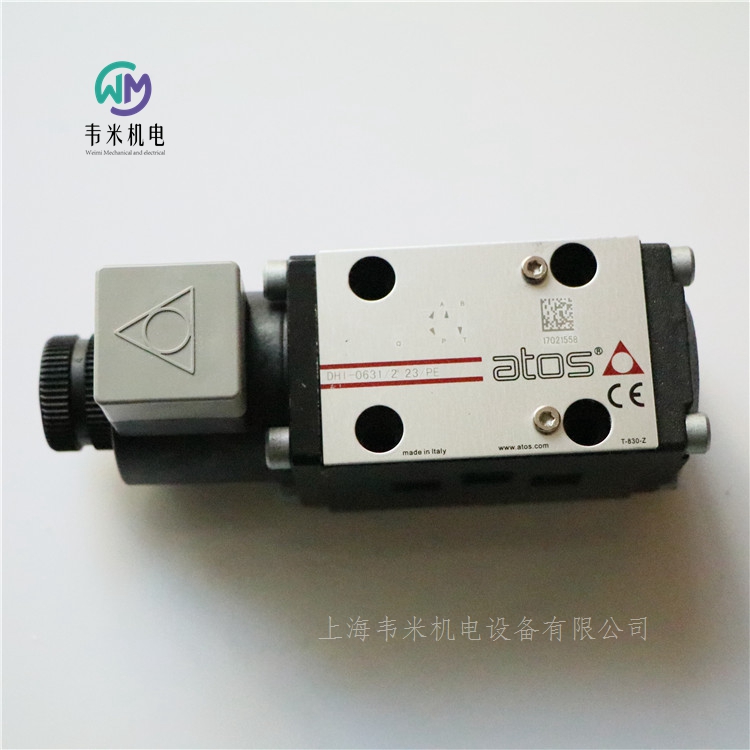

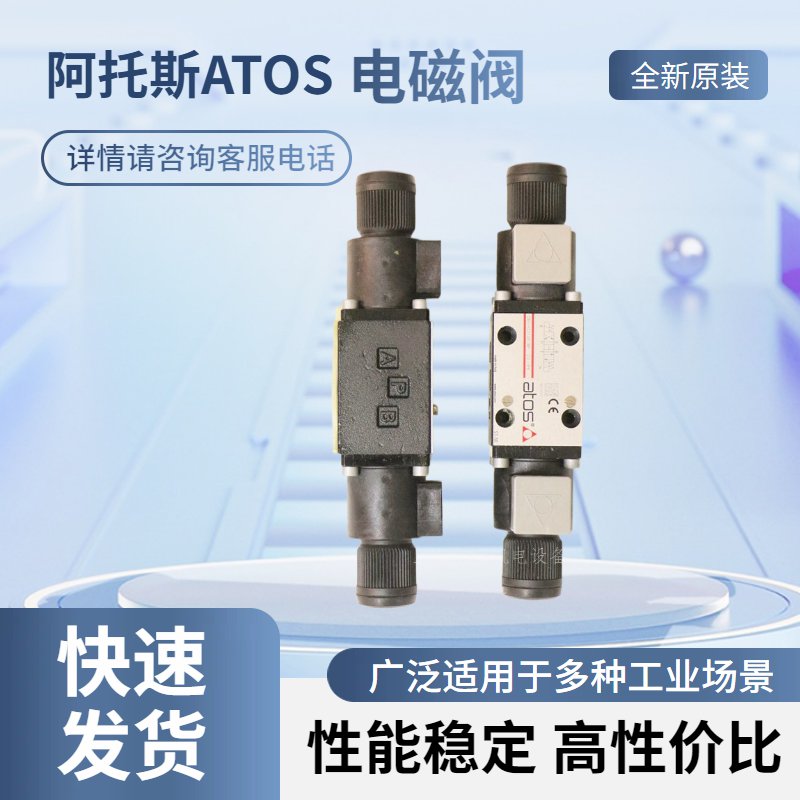

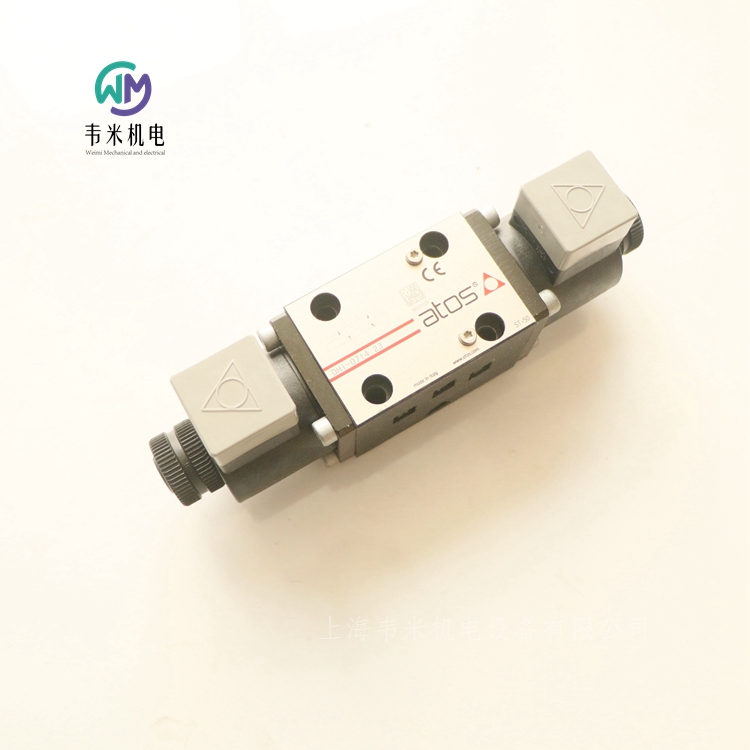

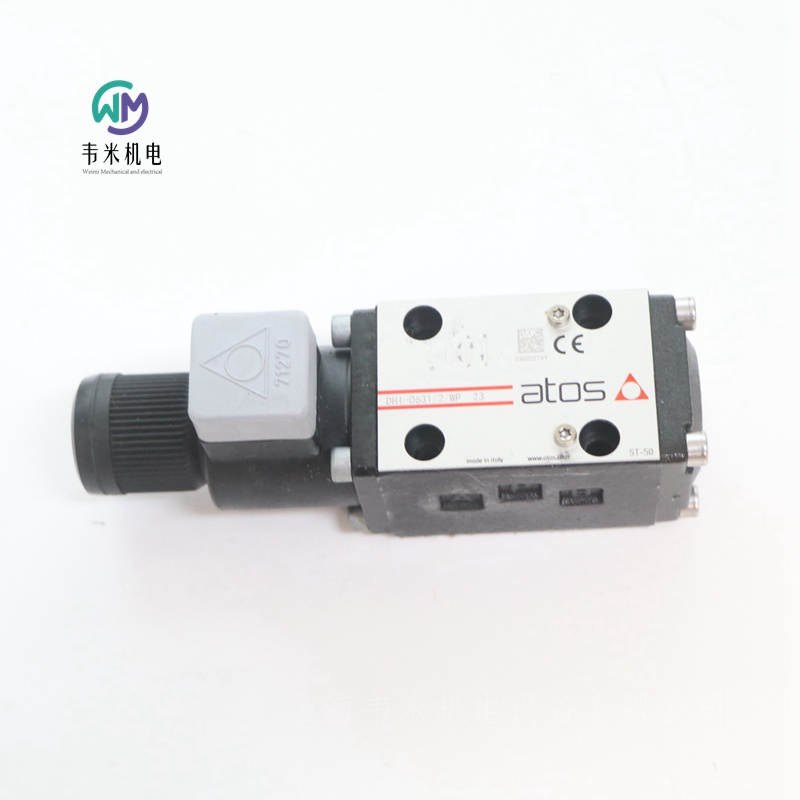

　　意大利ATOS阿托斯电磁阀

　　DHI型电磁换向阀

　　直动式,ISO 4401标准，06通径

　　滑阀型，两位或三位，直动式，带北美认证标准cURus电磁铁。

　　电磁铁组成部分:

　　湿式法兰芯管，直流和交流通用，带手动应急按钮。

　　直流线圈之间和交流线圈之间，无需工具易于替换。

　　标准型线圈保护等级为IP65，可选的线圈保护等级为IP67，带AMPJunior Timer插头或加长引线插头。

　　有多种可互换阀芯。

　　腔型阀体壳体铸造成型，内部流道更大。

　　安装界面: ISO 4401标准，06通径

　　流量: 60l/min

　　压力:350bar

　　阀机能

　　61=单电磁铁,中位加端位，弹簧对中

　　63=单电磁铁，2端位，弹簧偏置

　　67=单电磁铁，中位加端位，弹簧偏置

　　70=双电磁铁，2端位，无弹簧

　　71=双电磁铁，3位，弹簧对中

　　75=双电磁铁，2端位，机械定位

　　77=双电磁铁，中位加端位，无弹簧

　　主要特征，密封和油液

　　安装位置 除脉冲操作时的-*70(无弹簧)型阀必须水平安装外，其余任意位置

　　安装面参数要求 粗糙度指标Ra0.4,平面度0.01/10o (Iso 1101标准)

　　MTTFd值符合EN ISO 13849标准 150年

　　环境温度 标准型=-30C ~+70℃;/PE选项=-20C ~+70℃;/BT选项=-40℃~ +70℃

　　密封,推荐油液温度

　　NBR密封(标准型)= -20°℃ ~ +60°C,对HFC液压油=-20°C ~ +50°℃

　　FKM密封(/PE选项)=-20°C ~ +80℃

　　HNBR密封(/BT选项)= -40°C~+60°℃,对HFC液压油= -40°C~+50°C

　　推荐粘度 15~100mm2/s-大允许范围2.8~500mm2/s

　　油液清洁度 ISO 4406标准21/19/16 NAS 1638 10级,安装过滤精度为25yum的进油过滤器,(B10≥75推荐值)

　　液压油 密封类型 类别 参考标准

　　矿物油 NBR,FKM,HNBR HL,HLP,HLPD,HVLP,HVLPD DIN 51524

　　不含水抗燃油液 FKM HFDU,HFDR ISO 12922

　　含水抗燃油液 NBR,HNBR HFC ISO 12922

　　工作压力 P,A,B口: 350 barT口:120 bar

　　流量 60 lmin

　　线圈特征

　　绝缘等级 符合欧洲EN ISO 13732-1和EN ISO 4413标准，线圈表面温度为H( 180℃)级

　　保护等级符合DIN EN 60529标准 IP65(带666,667,669插头或E-SD正确安装)

　　相对负载因子 100%

　　电压波动范围 ±10%

　　认证标准 cURus

　　备注

　　选项

　　A=电磁铁安装在油口B端(仅对单电磁铁阀)。对标准型，电磁铁安装在油口A端。

　　WP=带用橡胶帽保护的应急手动按钮。

　　警告：公手动应急按钮仅在T口压力低于50bar时才可以操作。

　　WPD/H =带机械定位的手动应急按钮，需单独订货；

　　FIl, FV = 带接近式或感应式位置开关用于监测阀芯位置；

　　MV, MO =带辅助手柄位置垂直(MV) 或水平(MO。

　　DIN 43650的电气电子插头型号，需单独订货

　　666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。

　　667=同666，但内置信号指示灯

　　669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 110V和230V-lmax 1A)

　　E-SD = 可消除电磁铁断电时的电磁干扰的电子插头

　　特殊类型阀芯

　　0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。

　　1,4,5和58阀芯也有1/1,4/8,5/1和58/1型。它们都具有特殊的形状，以减少切换时液压冲击。

　　1,3,8和1/2阀芯也有1P,3P,8P和1/2P，可限制阀芯的内泄漏。

　　1/9型阀芯在不得电时封闭油口，同时避免由于内泄造成A口和B口增压。

　　其它类型阀芯也可按要求供货。

　　工作极限-基于50℃时，ISO VG46液压油测得

　　曲线是在热的电磁铁、供电电压低值(Vnom-10%）时获得。工作曲线是指阀内流量均衡的情况，即P→A和B→T的流量相等。若流量不均衡或阀有控制切换时间装置时，工作范围相应减少。

　　节流插件（需单独订货)

　　当应用于特殊应用场合时，阀的P.A.B口必须安装节流插件，如有长软管或有蓄能器存在的场合，当阀切换时瞬间峰值超过大工作极限时。
