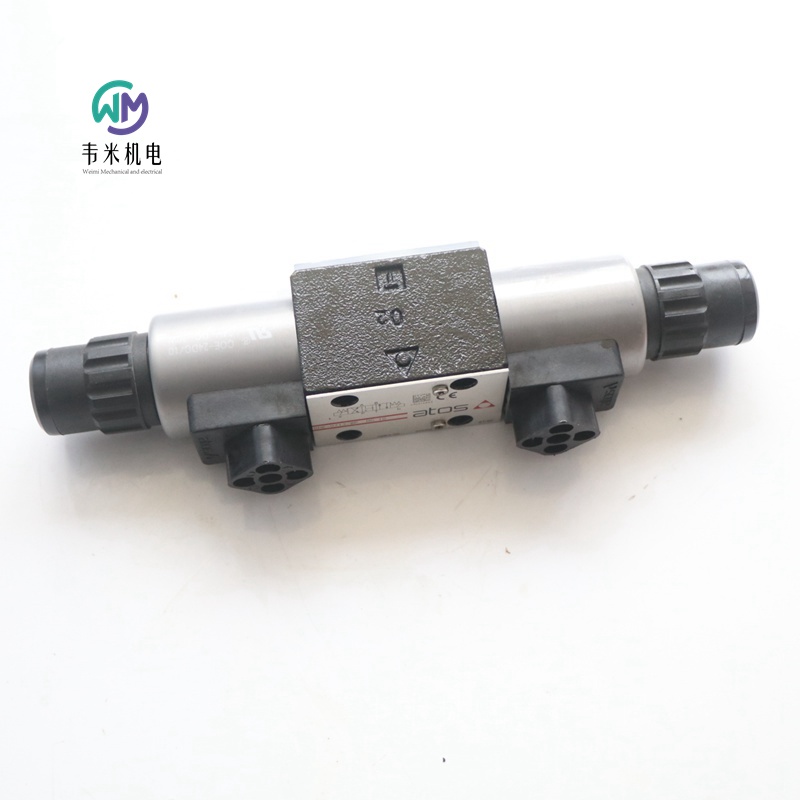

阿托斯电磁阀DHE-0713/WP DC 10 DC24V电磁换向阀供应

　　阿托斯电磁阀DHE-0713/WP DC 10 DC24V电磁换向阀供应

　　意大利ATOS阿托斯电磁阀

　　DHE型电磁换向阀

　　直动式，高性能，ISO 4401标准，06通径

　　滑阀型，两位或三位，直动式，带北美认证标准cURus高性能螺纹电磁铁。

　　电磁铁组成部分:

　　湿式螺纹芯管，直流和交流芯管不一样，带手动应急按钮。

　　直流线圈之间或交流线圈之间可互换，在没有工具的情况下易于替换。

　　标注型线圈保护等级为IP67，可选的线圈保护等级为IP67，带AMP Junior Timer插头或加长引线插头。

　　备有一系列不同阀芯机能的可互换的阀芯。

　　3腔型阀体壳体铸造成型，内部流道更大。

　　安装界面: ISO 4401标准，06通径

　　流量: 80l/min

　　压力: 350bar

　　阀机能

　　61=单电磁铁，中位加端位，弹簧对中

　　63=单电磁铁，2端位，弹簧偏置

　　67=单电磁铁，中位加端位，弹簧偏置

　　71=双电磁铁，3位，弹簧对中

　　75=双电磁铁，2端位，机械定位

　　液主要特征，密封和油液

　　安装位置 任意位置

　　底板表面精度 粗糙度指标RaO.4,平面度0.01/10o (Iso 1101标准)

　　MTTFd值符合EN ISO 13849标准 150年

　　环境温度 标准型=-30°C~+70°C;/PE选项=-20C ~ +70°C;/BT选项= -40°C~ +70°c

　　密封,推荐油液温度

　　NBR密封(标准型)= -20°C~ +60°℃,对HFC 液压油=-20°C ~+50°C

　　FKM密封(/PE选项)=-20C ~ +80°C

　　HNBR密封(/BT选项)=-40°℃~+60°C,对HFC液压油= -40°C~+50°℃

　　推荐粘度 15~100mm2/s-大允许范围2.8~500mm2/s

　　油液清洁度 ISO 4406标准21/19/16口NAS 1638 10级,安装过滤精度为25um的进油过滤器.(B10≥75推荐值)

　　液压油 密封类型 类别 标准

　　矿物油 NBR，FKM,HNBR HL，HLP，HLPD,HVLP,HVLPD DIN 51524

　　不含水抗燃油液 FKM HFDU，HFDR ISO 12922

　　含水抗燃油液 NBR,HNBR HFc ISO 12922

　　工作压力 P,A,B口为350bar;T口直流电磁铁为210bar;交流电磁铁为160bar

　　流量 80l/min

　　线圈特征

　　绝缘等级 符合欧洲EN ISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H（180℃)级，交流线圈表面温度为F(155℃)级

　　保护等级符合DIN EN 60529标准 IP65(带666,667,669插头或E-SD正确安装)

　　相对负载因子 100%

　　电压波动范围 ±10%

　　认证标准 cURus北美认证标准

　　备注

　　选项

　　A=电磁铁安装在油口B端(仅对单电磁铁阀）。对标准型，电磁铁安装在油口A端。

　　WP=带用橡胶帽保护的应急手动按钮。

　　警告：手动应急按钮仅在T口压力低于50bar时才可以操作。

　　WPDHE-DC=_(仅对DHE-DC)带机械定位的手动应急按钮。

　　L1,L2,L3=(仅对DHE-DC)控制切换时间的装置，安装在电磁阀上。阀芯4和4/8仅提供L3装置

　　Fl, FV=带接近式或感应式位置开关用于监测阀芯位置。

　　MV,MO=带辅助手柄位置垂直 (MV)或水平(MO)。

　　DIN 43650的电气/电子插头型号，需单独订货

　　666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。

　　667=同666，但内置信号指示灯

　　669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 110V和230V-Imax 1A)E-SD=可消除电磁铁断电时的电磁干扰的电子插头

　　阀芯

　　0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。

　　1,4,5和58阀芯也有1/1,4/8,5/1和58/1型。它们都具有特殊的形状，以减少切换时液压冲击。-

　　1,1/2,3,8阀芯也有1P,1/2P,3P,8P，可限制阀芯的泄漏。

　　其它类型阀芯也可按要求供货。

　　切换时间(平均值, msec)

　　测试条件:

　　36 lmin; 150 bar

　　额定电压

　　油口T背压2bar

　　矿物油:基于50℃时ISO VG46液压油测得

　　液压系统的弹性、液压油性能的改变和温度变化均影响响应时间。

　　时间切换控制装置

　　此装置用于控制阀的切换时间(仅对直流供电电源），因此减少液压回路中油路的冲击。

　　选项L1，L2，L3控制阀芯两个运动方向的切换时间，但切换时间是固定的，节流器安装在电磁铁支座上。

　　节流插件（需单独订货)

　　当应用于特殊应用场合时，阀的P,A,B口必须安装节流插件，如有长软管或有蓄能器存在的场合，当阀切换时瞬间峰值超过大工作极限时。
