| 封装 |

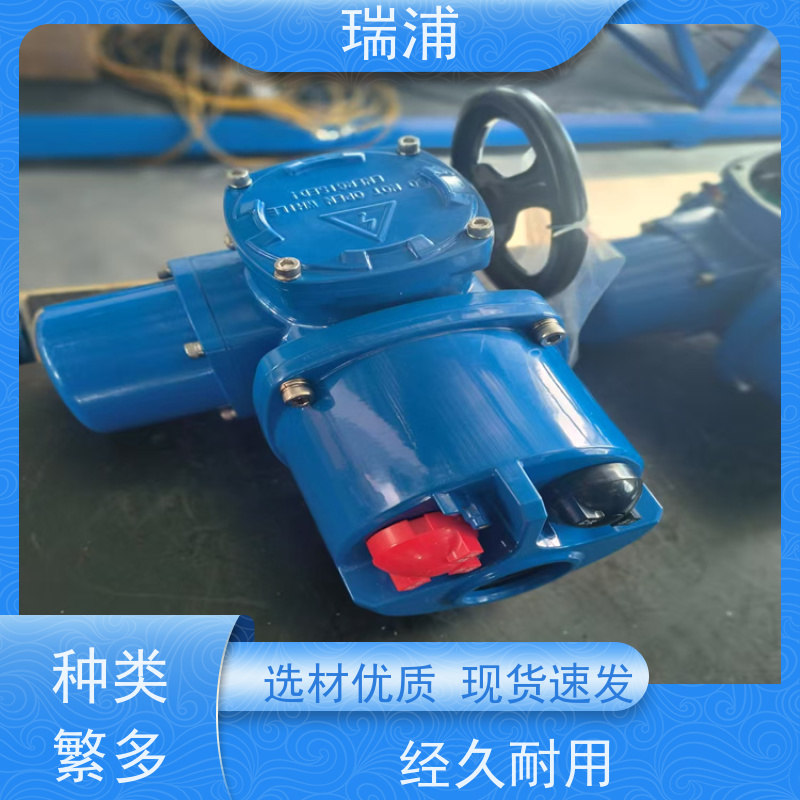

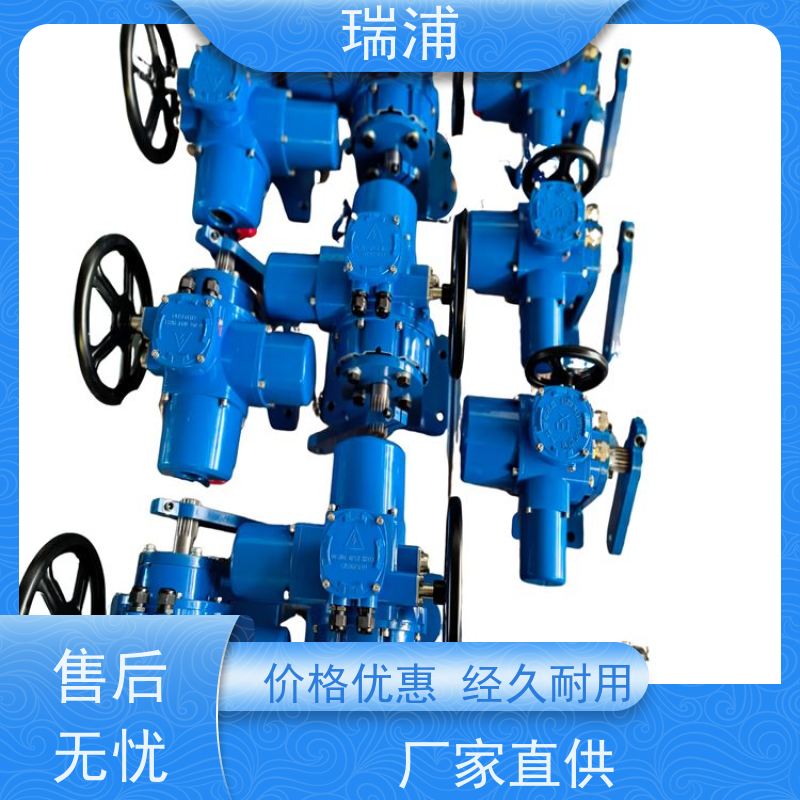

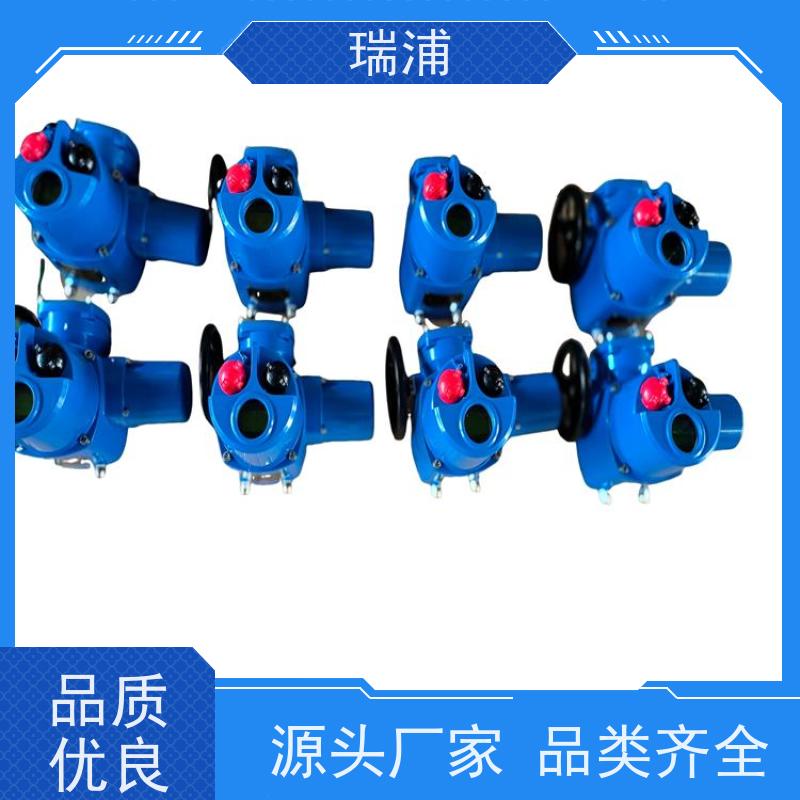

电动执行器 |
货号 |
20240304 |
| 订货号 |
20240304 |
可售卖地 |
全国 |
| 体型 |
中型 |
是否跨境货源 |
否 |
| 颜色 |
见图片 |
数量 |
668 |
| 规格 |
齐全 |
适用温度 |
常温 |
| 流动方向 |
单向 |
批号 |
20240304 |
| 产品特性 |
智能 |
材质 |
铸钢 |
| 密封形式 |
软密封 |
|

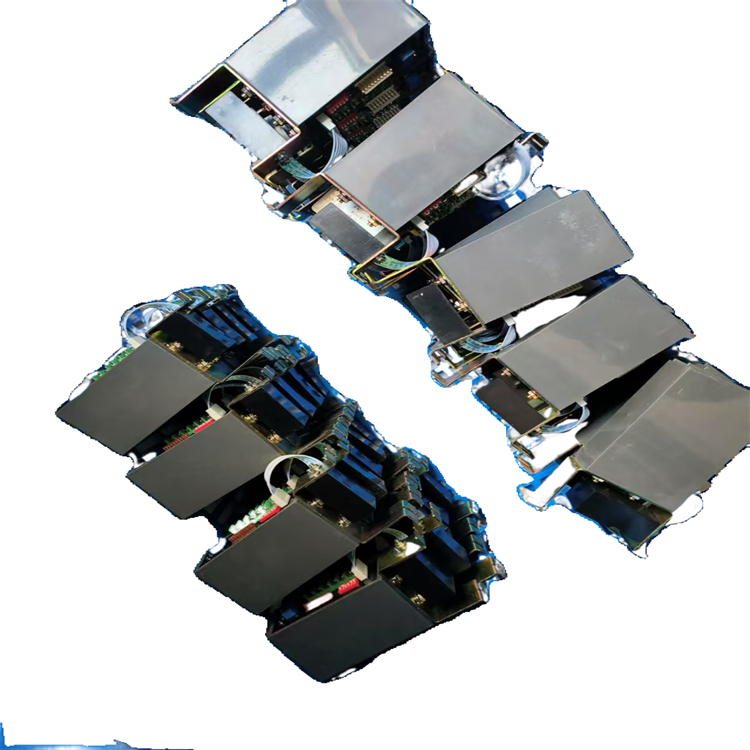

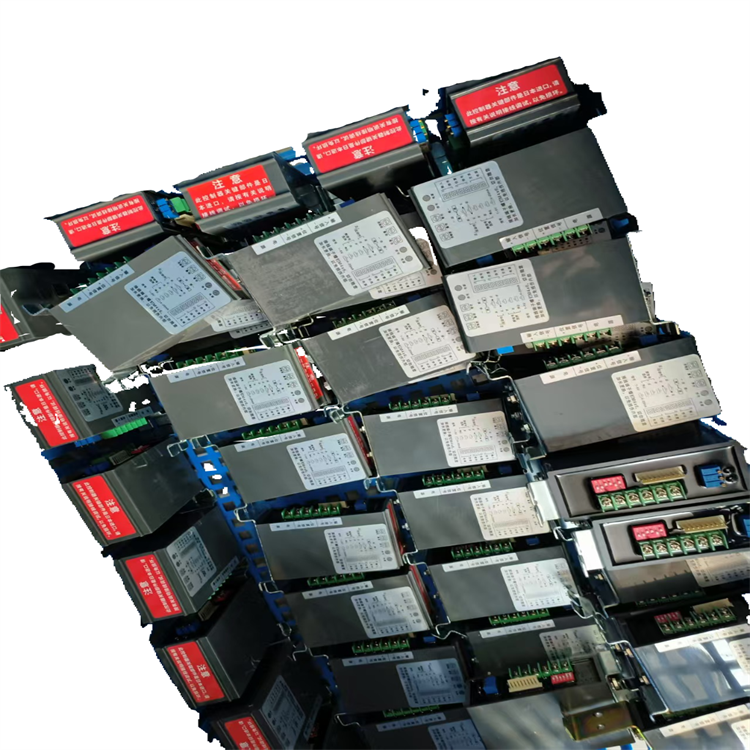

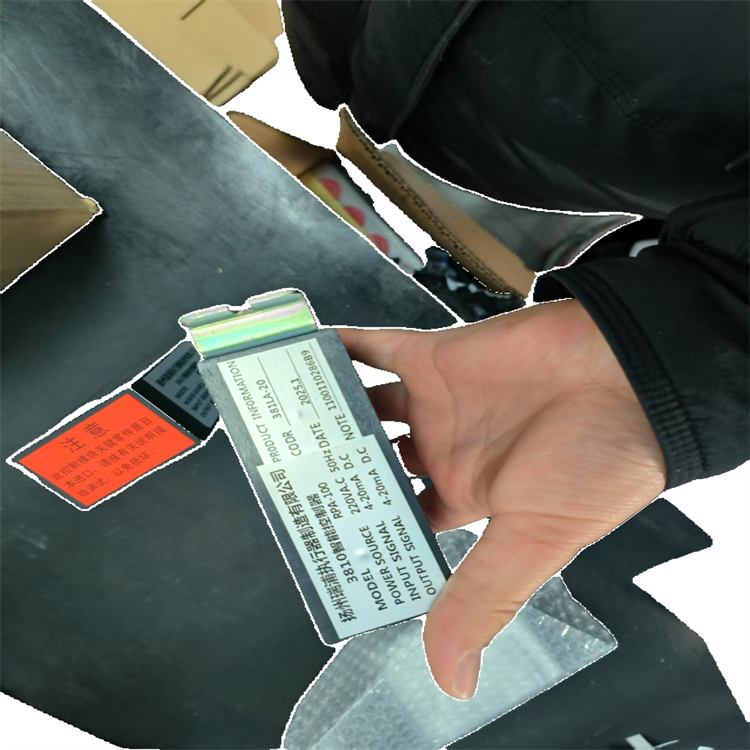

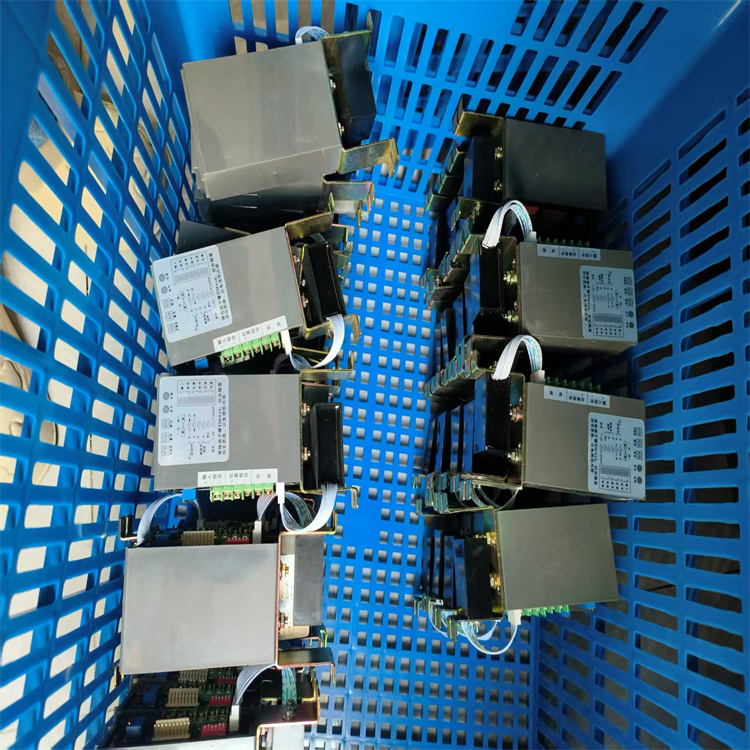

控制模块安装调试说明
一.安装注意事项：
◆请在更换、安装模块间仔细检查执行器及阀门是否有机械卡阻问题！确认无卡阻后，方可安装。检查方法：断电后，手摇阀门至全开，再摇至全关，确认机械无卡阻
◆更换接线时，请务必切断电源以后再进行接线操作

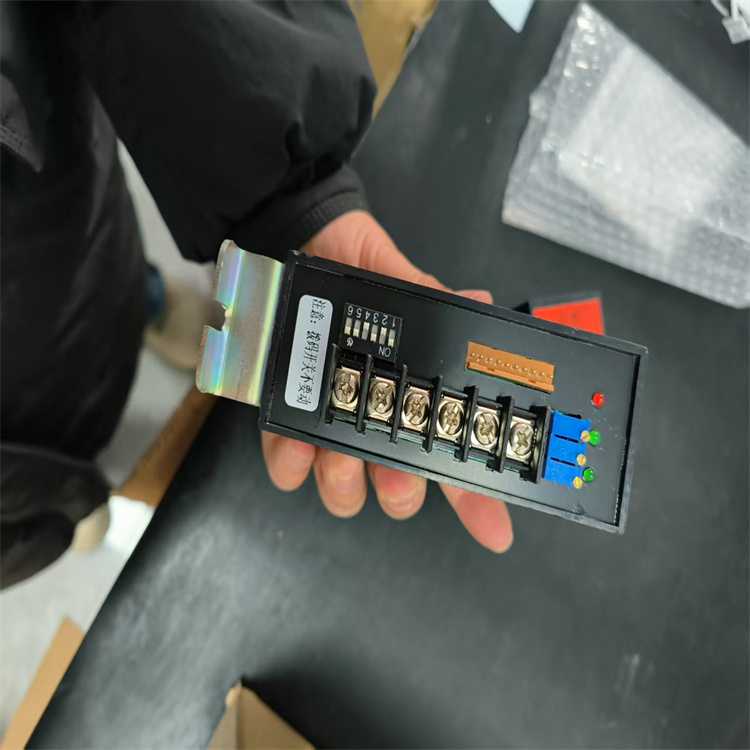

◆在更换、安装前请确认模块状态开关是否正确（状态开关2，5，6合上，1，3，4断开为正确状态）
◆接线请严格按照模块接线指示标签进行接线，严禁接错线！

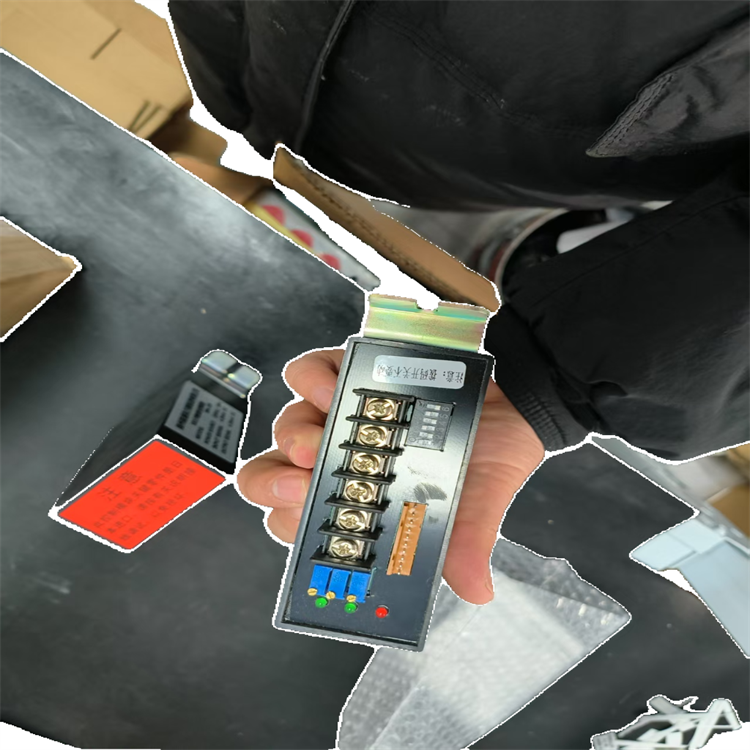

◆请准确调整零位、行程电位器（出厂前灵敏度调整电位器已设置好，没有特殊要求，可以不调整）
◆请务必近距离调试运行正常以后，再安装外罩
◆调试过程中，如遇电机震荡、失控、一直往一个方向运转，请确认十芯插针连接线是否连接良好、反馈电位器是否损坏、电机是否老化
◆如遇有故障无法排除，请及时与销售人员沟通
二.控制模块调试步骤说明：
第1步：首先切断供电电源；
第2步：手动摇阀门至全开，再摇至全关，确认机械无卡阻；
第3步：按照模块标签指示，正确接线；
第4步：接通信号源，给定信号12mA，接通电源，待执行器停止运动后，调整量程电位器(顺时针开阀，逆时针关阀)，使阀门动作到中间位置；
第5步：接通信号源，给定信号4mA，接通电源，执行器向阀门关的方向运动。调整零位电位器(顺时针开阀，逆时针关阀)，使阀门处于全关位置；
第5步：给定信号20mA，执行器向阀门开的方向运动。调整量程电位器(顺时针开阀，逆时针关阀)，使阀门处于全开位置;
第6步：调试已完成，接通信号，接通电源，执行器处于自动运行状态
注意！调 试 过 程 中 限 位 开 关 不 要 被 压 到
