| 适用温度 |
常温 |
货号 |
20240304 |
| 产品特性 |
智能 |
订货号 |
20240304 |
| 标准 |
国标 |
适用压力 |
常压 |
| 功能 |
启闭阀门 |
批号 |
20240304 |
| 驱动能源 |
电动执行器 |
规格 |
齐全 |
| 封装 |
电动执行器 |
数量 |
668 |
| 材质 |
铸钢 |
产品功能 |
驱动执行器 |
| 配件 |
阀体 |
|
一.阀门电动执行器Q120工作环境和主要技术参数
1 电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
2 工作环境
2.1 环境温度： -20~+60℃ （特殊订货 -40~+80℃）
2.2 相对湿度：≤95%（25℃时）
2.3 防护类型
2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；
2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
2.4 防护等级：IP55（特殊订货IP65、IP67）
2.5工作制：短时10分钟（特殊订货30分钟）
二.阀门电动执行器技术参数见表1
|
基座号 |
型号 |
输出转矩 N.m |
zui 大阀杆直径（mm） |
手动速比 |
输出转速(r/min) |
|||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
电机功率(kw) |
||||||||||
|
Q1 |
Q10 |
100 |
28 |
88 |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
|
Q20 |
200 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
|||
|
Q30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
Q2 |
Q60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
|
Q90 |
900 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|||
|
Q120 |
1200 |
0.18 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
|||
|
Q3 |
Q200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|
Q250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|||
|
Q300 |
3000 |
0.55 |
0.75 |
1.1 |
~ |
~ |
~ |
|||
|
Q400 |
4000 |
0.55 |
0.75 |
~ |
~ |
~ |
~ |
|||
|
Q500 |
5000 |
0.75 |
1.1 |
~ |
~ |
~ |
~ |
|||
电机技术参数见表2
|
功率KW |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|
电流A |
0.3 |
0.48 |
0.6 |
0.7 |
0.95 |
1.3 |
1.6 |
2.4 |
3 |
3.4 |

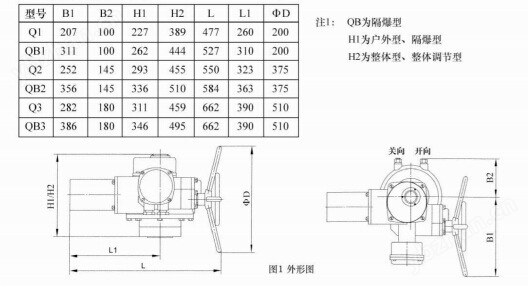

三.阀门电动执行器Q120外形和外形尺寸
