直流电机1VB7005875P0106

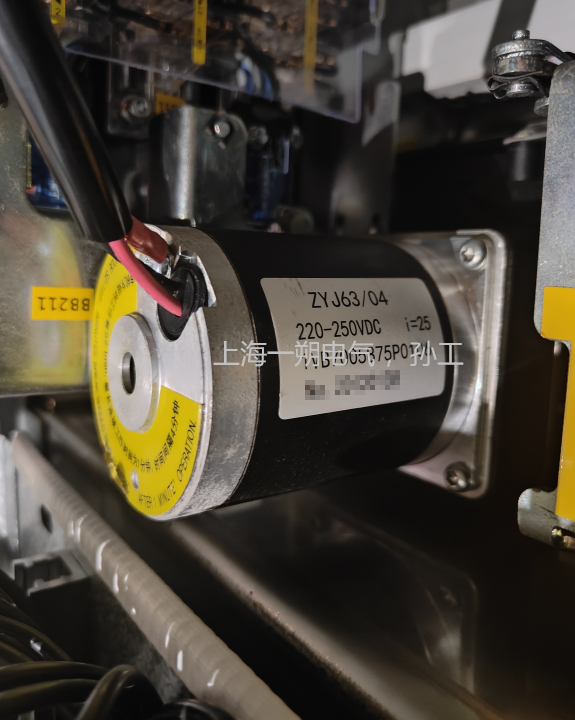

　　ZYJ三工位直流电机1VB7005875P0106， 220-250VDC, 110-125VDC i=25, 齿轮电机ZYJ63/04， ,功率200W，转速：140r/min.

　　断路器极柱水平放置 ? 操动机构在气室外部，柜体的前部 ? 断路器极柱与机构间的拉杆通过往复动密封套管连接 ? 与三工位开关配合可实现接地功能 优点 ? VD4X0断路器具有优异的机械操作寿命 ? 具有更多的操作次数 ? 断路器在真空开断时不会影响到绝缘气体的品质 三工位开关 ? 由电机驱动的直线式三工位开关，一朔电气具有三种功能及特性： - 接通、隔离及接地 ? 中间为隔离位置 ? 两端分别为隔离开关“合”和接地开关“合”的位置 ? 在同时具有断路器及三工位开关时，只能通过断路器切断带负荷的回路 ? 气室中仅有少量可动部件 ? 操动机构位于气室外 - 两种类型 ? 手动操作机构带机械联锁功能并具有电机驱动 的可选项（辅助切换操作） ? 电动操作机构由传感器定位并具备电气联锁功能（带紧急手动操作机构） ? 具有机械位置指示器 负荷开关（可选择带或不带熔断器） ? F-C组合电器可部分代替断路器的功能以节约投资 成本 ? 手动操作的刀闸式开关具备有三种功能 - 接通 - 隔离 - 接地。

　　ZYJ 三工位操作电机 1VB7005875P0106通过断路器与三工位开关配合可进 行接地借助于采用固定方式安装的 断路器及其在使用周期内可方便地 维护检修的特性，以及配备了具有 高可靠性的高品质器件装置的开关 设备能够实现灵敏的安全性能要求。

　　三工位开关将接地，隔离与导通的 功能结合在一起，其物理上的结构 特点天然地实现了隔离与接地功能 之间的互锁，从而在本质上避免了 误操作的产生，也因此免去了更多 的操作。

　　外围设备：1 继电保护及控制单元 的显示装置 — 2 低压室门板上的带电 显示装置及三工位分 合闸指示器 — 3 安装在外锥电缆插座 上的穿心式电流互感 器 — 4 电压互感器隔离装置 的操作手柄。

　　ZYJ三工位直流操作电机1VB7005875P0106控制和操作方式

　　?可实现手动操作或电动操作及控制

　　? 客户的多功能装置

　　? 可采用不同种类的多功能保护和控制装置

　　? 三工位隔离、合闸、接地位置正确。

　　保护系统

　　? 保护装置具备定时限过流及距离保护等多种功能

　　? 可选用独立的保护装置.

　　? CT供电的时限过流保护装置（如SEG WIC继电器）

　　电流/电压检测

　　? 主要采用可安装在外锥电缆插座上的穿心式电流互 感器

　　? ZX0 Air使用的电压互感器有固定式及插接式两种， 分别用于电缆侧及母线侧

　　与自动化系统的连接

　　根据保护和控制装置的类型，可应用SPA总线或IEC 61850等规约接往上级自动化系统，连接到上一级的 中控系统。
