功率模块POWER-CELL-ACS580MV-PEBB-R2

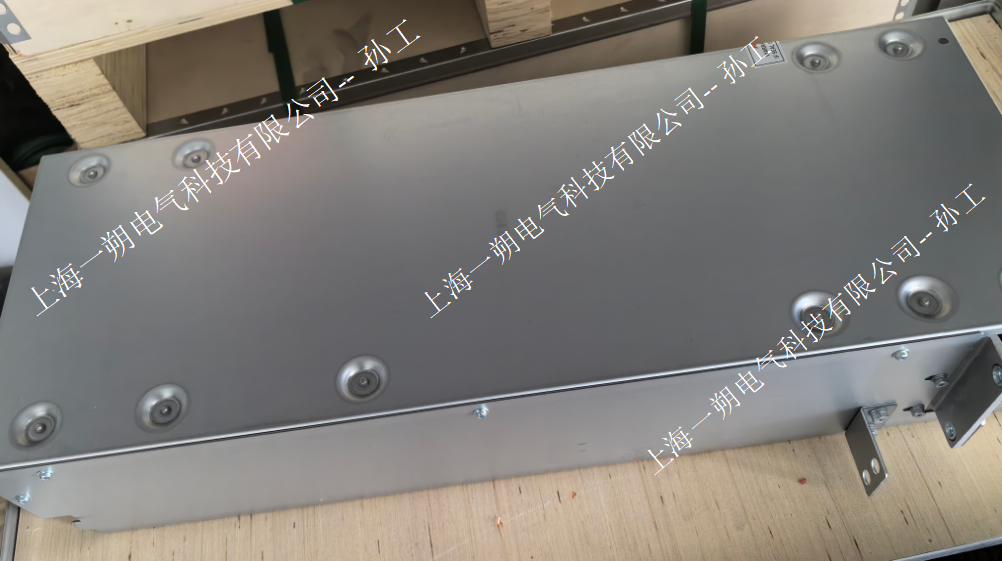

　　变频器功率模块POWER-CELL-ACS580MV-PEBB-R2 , ACS580MV功率电子模块PEBB R2, ACS580MV功率模块是由电子元器件构成的紧凑组件，其中包含功率半导体和电路板，可用作传动功率单元的标准化模块。

　　ACS580MV功率模块POWER CELL ACS580MV PEBB R1

　　ACS580MV动力单元POWER CELL ACS580MV PEBB R2

　　ACS580MV驱动模块POWER CELL ACS580MV PEBB R3

　　ACS580MV驱动单元POWER CELL ACS580MV PEBB R4

　　ACS580MV功率单元POWER CELL ACS580MV PEBB R5

　　ACS580MV电源模块POWER CELL ACS580MV PEBB R6

　　ACS580MV控制模块POWER CELL ACS580MV PEBB R7

　　ACS580MV电源模块POWER CELL ACS580MV PEBB R8

　　ACS580MVPOWER CELL ACS580MV PEBB R9

　　主电源由输入隔离变压器输入到传动。该变压器可将线路电压转换为功率模块所需的电压。输入隔离变压器始终是传动系统的一部分。 输入变压器的二次侧为多绕组配置，与功率模块数量一致:

　　3 x 3 模块 (3.3 kV)

　　3 x 4 模块 (4.16 kV)

　　3 x 5 模块 (6/6.3 kV)

　　3 x 6 模块 (6.6 kV)

　　3 x 8 模块 (10 kV)

　　3 x 9 模块 (10.5/11 kV)

　　ACS580MV_PEBB_R1控制板进行高速数据传输 ,

　　功率电子模块ACS580MV_PEBB_R2更换维修

　　ACS580MV_PEBB_R3半导体堆叠模块

　　ACS580MV_PEBB_R4 由电子元器件构成的紧凑组件，其中包含功率半导体和电路板，可用作传动功率单元的标准化模块。

　　DDCS 通信通道用于通过控制集线器向功率模块中的ACS580MV_PEBB_R5怎么测量判断是否损坏 ,

　　更换ACS580MV_PEBB_R6安装在导轨上，并用螺栓固定在柜体上，更换非常容易。

　　ACS580MV_PEBB_R7检修

　　ACS580MV_PEBB_R8 如果库存年份超过1年，则需要对直流电容器进行充电

　　ACS580MV_PEBB_R9对静电释放 (ESD) 非常敏感。ESD 会损坏这些设备，取放这些设备时应先进行 ESD 预防措施。

　　1辅助电源

　　辅助电源用于对传动的下列组件供电：

　　2冷却风机

　　三相电源供电。

　　3控制硬件

　　单相电源供电。

　　4可选的机柜加热器

　　单相电源供电。

　　辅助电源的供电必须由合适的电路提供浪涌电流保护。

　　标准配置

　　1外部 3 相电源，用于风机供电 (380 - 425 VAC)

　　2外部单相电源，用于为控制单元供电（100 - 240 VAC 或 120 - 370 VDC）

　　3带可选机柜加热器：额外的外部单相电源 (220 - 240 VAC)

　　或者：

　　4外部 3 相电源，带 PE 和零线 (380 - 425 VAC)

　　控制辅助电力通过单相和零线提供。

　　5带可选机柜加热器：额外的外部单相电源 (220 - 240 VAC)

　　逆变器装置 (INU) 是传动单元的一部分，即它位于控制单元和变压器之间。INU 含有一系列串联的低压功率模块（参见功率模块 一节），以及相关的控制设备。

　　使用了三种类型的功率模块：

　　1功率模块 0，系统0（柜体尺寸 R1、R2、R3）

　　2功率模块 1，系统1（柜体尺寸 R4、R5、R6）

　　3功率模块 2，系统2（柜体尺寸 R7、R8、R9）

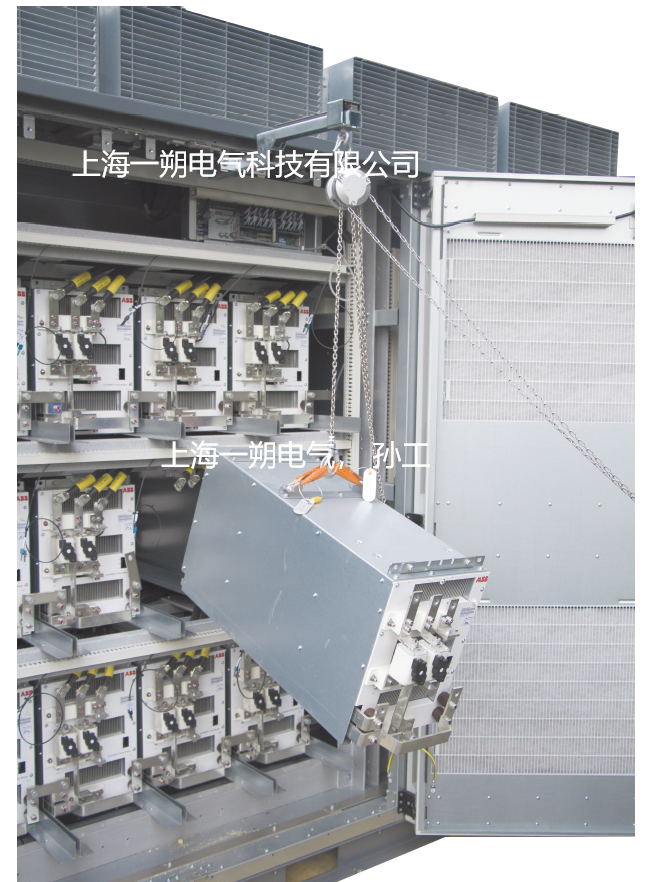

　　功率模块安装在导轨上，并用螺栓固定在柜体上，更换非常容易。

　　POWER-CELL-ACS580MV-PEBB-R2电子设备（如电路板、功率模块）对静电释放 (ESD) 非常敏感。ESD 会损坏这些设备。

　　取放这些设备时应先进行 ESD 预防措施。

　　收到备件后应立即检查是否存在损伤。

　　遵循下列原则，以保持备件处于良好状态，并保持其在保修期内的保修有效性：

　　1将备件存放在原包装内。

　　2在防静电袋或盒子中存放印刷电路板。

　　3存放温度范围：-5 °C 至 + 55 °C（23 °F 至 131 °F）

　　存放位置要求：

　　1无振动和震击

　　2能抵御灰尘、沙土、害虫和昆虫的侵入

　　3无腐蚀性气体、盐和可能损坏电子设备的其他杂质

　　4干燥；无冷凝

　　5 相对空气湿度：5% 到 95%， 无冷凝

　　如果不确定是否超过允许湿度，请采用外部加热器保护备件。

　　1在触摸组件之前，用腕带将身体接地。

　　1将组件置于已接地且实施了静电释放防护措施的工作台面上。

　　2拿取组件时仅接触其边缘。

　　3为功率模块的电容器充电：

　　用作备件的功率模块必须每 2 年在传动中安装并运行一次，以对电容器充电，从而降低发生危险的风险.
