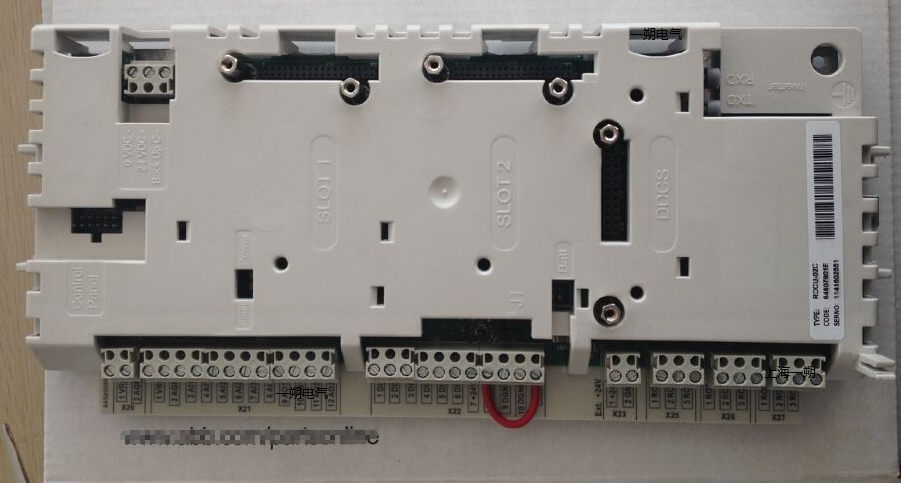

控制主板3AUA0000036521

　　AC800变频器控制主板3AUA0000036521， 型号RDCU-12C, 全新密封包装，带防伪码可验证真伪。

　　1. 在RDCU 单元旁边固定一个接地导轨。

　　2. 安装固定控制电缆的线卡子。

　　3. 将RDCU 卡在导轨上，用螺钉固定在金属安装板上，以保证与柜体整体接地。详

　　见尺寸图 。

　　4. 连接控制电缆。

　　5. 连接从 RMIO 板到传动模块的光纤。

　　在启动ACS800之前应检查其机械和电气安装。建议与其他人共同查验清单。在操作传动单元之前，请仔细阅读本手册*页的安全须知 部分。

　　安装检查清单

　　机械安装

　　仔细检查周围环境的情况。 (参见机械安装；技术数据：IEC等级、环境条件章节)

　　仔细检查传动单元是否垂直安装在非易燃性的墙壁上。 (参见机械安装 章节)

　　检查冷却空气的流通状况。

　　检查电机和传动设备是否能够投用。 (参见电气安装设计: 检查电机的兼容性；技术数据：电机接线 章节)

　　电气安装(参见电气安装设计；电气安装 章节)

　　如果ACS 800与一个IT (浮地)系统相连， EMC滤波器(+E202和+E200)的电容器组必须断开。

　　如果存放超过一年，应重新对电容进行充电操作处理。参阅《ACS600/800电容器充电指南》。

　　检查接地是否正确。

　　检查主电源电压是否与变频器的额定输入电压相符。

　　检查主电源在U1，V1和W1上的接线是否正确，并且检查它们是否拧紧。

　　检查相应的主电源熔断器和断路器是否安装。

　　检查电机在U2，V2和W2上的接线是否正确，并且检查它们的紧固力矩是否正常。

　　检查电机电缆是否独立布线。

　　检查确信电机电缆未接功率因数补偿电容。

　　检查传动单元内部和外部控制接线是否正确。

　　检查确信传动单元内部无遗落工具、外来物或钻屑。

　　确保主电源电压没有施加在传动单元的输出端(如有旁路连接)。

　　确信传动单元、电机接线盒和其它壳盖的位置正确。

　　散热器

　　散热器会吸附冷却空气中夹杂的积尘。如果积尘过多，传动单元可能会发出过温警告和故障。在“正常"环境（无灰尘、清洁）下，散热器应每年检查一次，在灰尘多的环境下，散热器应经常清扫。

　　按如下方法清扫散热器（如果必要）：

　　1.拆下冷却风机（参见 冷却风机 小节）；

　　2.使用清洁干燥的压缩空气从低向上吹扫散热器，同时使用吸尘器在空气出口处吸收灰尘。注意: 如果灰尘有可能进入相邻设备，清扫工作应在另一房间进行。

　　3.安装冷却风机，恢复原位。

　　AC800变频器控制主板3AUA0000036521， 型号RDCU-12C, 全新密封包装，带防伪码可验证真伪。

　　冷却风机

　　风机更换 ( R4)

　　1. 松开将风机安装板固定在框架上的螺栓。

　　2. 将风机安装板推至左侧并拉出。

　　3. 拆开风机电源线。

　　4. 拆下将风机固定在风机安装板上的螺栓。

　　5.按照相反的顺序安装新风机。

　　ACS 800冷却风机的寿命约为50 000 小时。实际寿命取决于传动单元的使用和环境温度。参见相关《ACS 800固件手册》中关于实际信号的部分，其中一个实际信号是以小时数显示出风机的使用时间。

　　冷却风机损坏的前兆是风机轴承噪音升高，或散热器温度逐渐升高。如果传动单元用于重要场合，在出现这些前兆时，应及时更换冷却风机。

　　风机更换 (R2、 R3)

　　松开保持卡，断开电缆连接，移开风扇。安装时，顺序相反。
