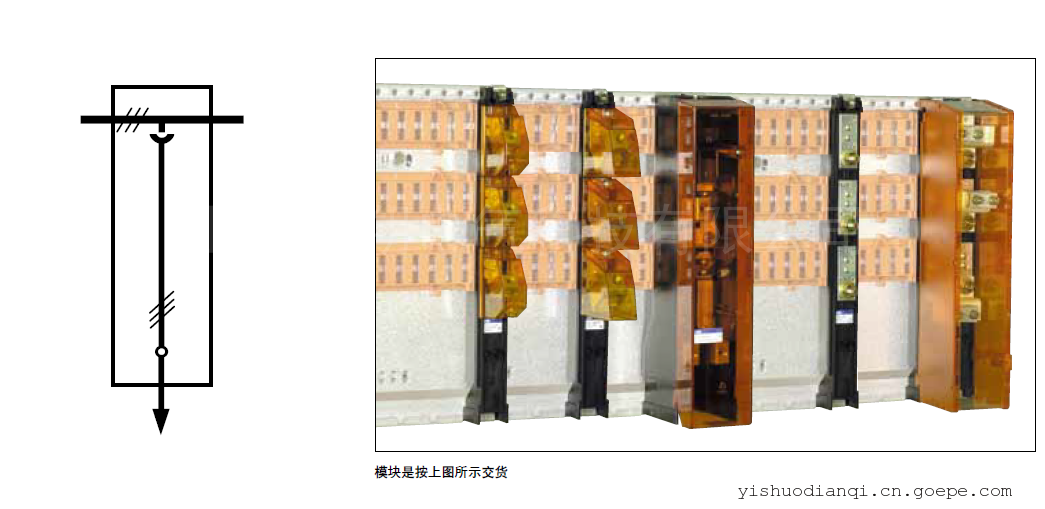

ABB开关模块SLK400/400A/150MM

　　ABB开关模块SLK400/400A/150MM 熔断器式隔离开关FastLine，（ ABB隔离开关FastLine ，ABB熔断器开关模块SLK400 ,模块宽带150mm，铝 / 铜电缆 95 - 240 mm2，线夹电缆终端 。 ），用于低压配电系统的 FastLine 是一种模块化系统，由 FastLine 底板和可用作进线回路和出线回路的插入式模块组成。

FastLine 的产品属性

- 成套配电系统，载流量高达 2500 A

- 组装快速简便

- 模块化设计

- 保障人生安全，防护等级为 IP 20

- 用于铝芯电缆和铜芯电缆的新颖电缆连接技术

- 组合式防护等级 IP 20

- 拥有灵活适应性，可应用于多种领域

- 按 IEC 60947 - 3 标准完成型式试验

- 按 ISO 9001 质量体系标准进行开发和制造

- 易于回收，符合 ISO 14001 环境管理体系标准的要求

应用范围

- 电缆分支箱 (CDC)

- 安装设备

- 变电所内的低压配电

- 工业建筑、居住楼和办公楼中的配电屏

- 配电

- 可作水平组装

FastLine 的主要部件

FastLine 配电系统是一种新颖的模块系统，包括：

- 底板

- 直接进线模块

- 熔断器开关模块

- MCCB 适配器

新颖的电缆终端

ABB 在研制 FastLine 系列产品时，集中精力于电缆终端技术的开发。

根据多年以来从用户处反映过往的使用情况，并研制出多种模块和*方便的接线技术。ABB直接进线模块 DK240/100 ,模块宽带100mm，铝 / 铜电缆 95 - 240 mm2 ，线夹电缆终端 。

ABB直接进线模块 DK240/100 .

150 mm NHP 406455R0001

FS 400 A / 250 250 mm 1NHP139201R0001

FS 400 A / 400 400 mm 1NHP139202R0001

FS 400 A / 600 600 mm 1NHP139203R0001

FS 630 A / 400 630 A

400 mm 1NHP139212R0001

FS 630 A / 600 600 mm 1NHP139213R0001

FS 630 A / 800 800 mm 1NHP139214R0001

FS 630 A / 1000 1000 mm 1NHP139215R0001

FS 1200 A / 600 1200 A

600 mm 1NHP139216R0001

FS 1200 A / 800 800 mm 1NHP139217R0001

FS 1200 A / 1000 1000 mm 1NHP139218R0001

FS-SR/SL 型底板（侧旁设有有螺栓孔铜排）

FS-SR/SL 额定电流宽度工厂编号

FS-SR 630 A / 250 630 A 250 mm 1SEP201480R0001

FS-SL 630 A / 250 1SEP201480R0002

FS-SR 630 A / 400 400 mm1SEP201475R0001

FS-SL 630 A / 400 1SEP201475R0002

FS-SR 630 A / 600 600 mm 1SEP201468R0001

FS-SL 630 A / 600 1SEP201468R0002

FS-SR 630 A / 800 800 mm 1SEP201469R0001

FS-SL 630 A / 800 1SEP201469R0002

FS-SR 630 A / 1000 1000 mm 1SEP201470R0001

FS-SR 630 A / 1000 1SEP201470R0002

FS-SR 1200 A / 1600 1200 A 1600 mm 1SEP201513R0001

FS-SL 1200 A / 1600 1SEP201513R0002

1NHP139226R0001

1NHP100009R0001

1NHP139227R0001

1NHP139230R0001

1NHP139228R0001

1NHP139224R0001

1NHP139229R0001

1NHP139225R0001

1NHP139235R0001

1SEP304557R0001

1SEP304604R0001

1SEP304605R0001

1SEP102236R003

1SEP102237R003

1SEP304653R0001

1SEP304654R0001

1SEP304655R0001

1SEP102236R004

ABB开关模块SLK400/400A/150MM 熔断器式隔离开关FastLine，（ ABB隔离开关FastLine ，ABB熔断器开关模块SLK400 ,模块宽带150mm，铝 / 铜电缆 95 - 240 mm2，线夹电缆终端 。 ）
