ABB零序电流互感器LXZK-200

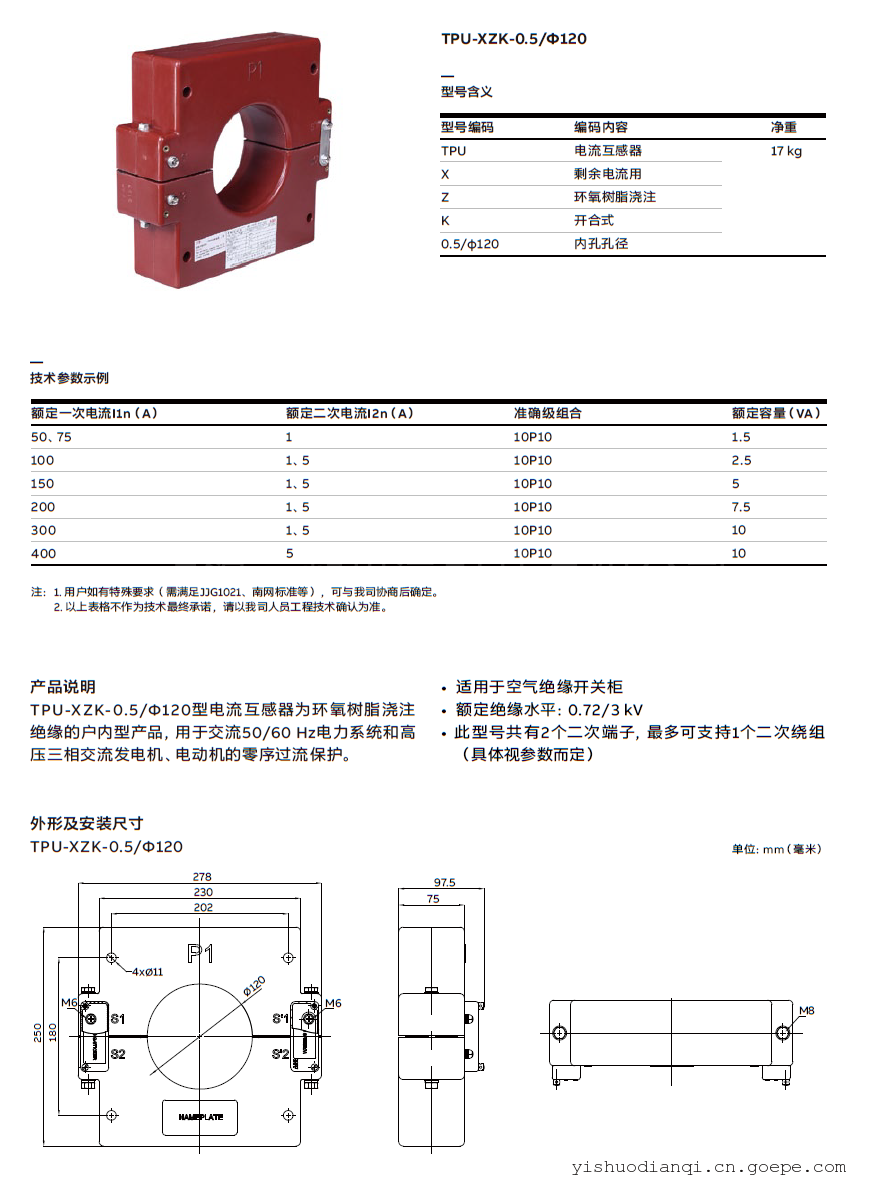

　　ABB剩余（零序）电流互感器LXZK-?200 型电流互感器为环氧树脂浇注绝缘户内型，用于交流50/60 Hz的线路中作高压三相交流发电机，电动机的零序过电流保护用。.

　　? 适用于空气绝缘开关柜

　　? 额定绝缘水平：0.72/3 kV

　　? 此型号共有2个二次端子，*多可支持1个二次绕组

　　LMZ165-50-70

　　LMZ215-80-120

　　LMZ255-80-160

　　LXZ-?110

　　LXZ-?200

　　LMBF-0.5（300*500）

　　LMBF-0.5（450*650）

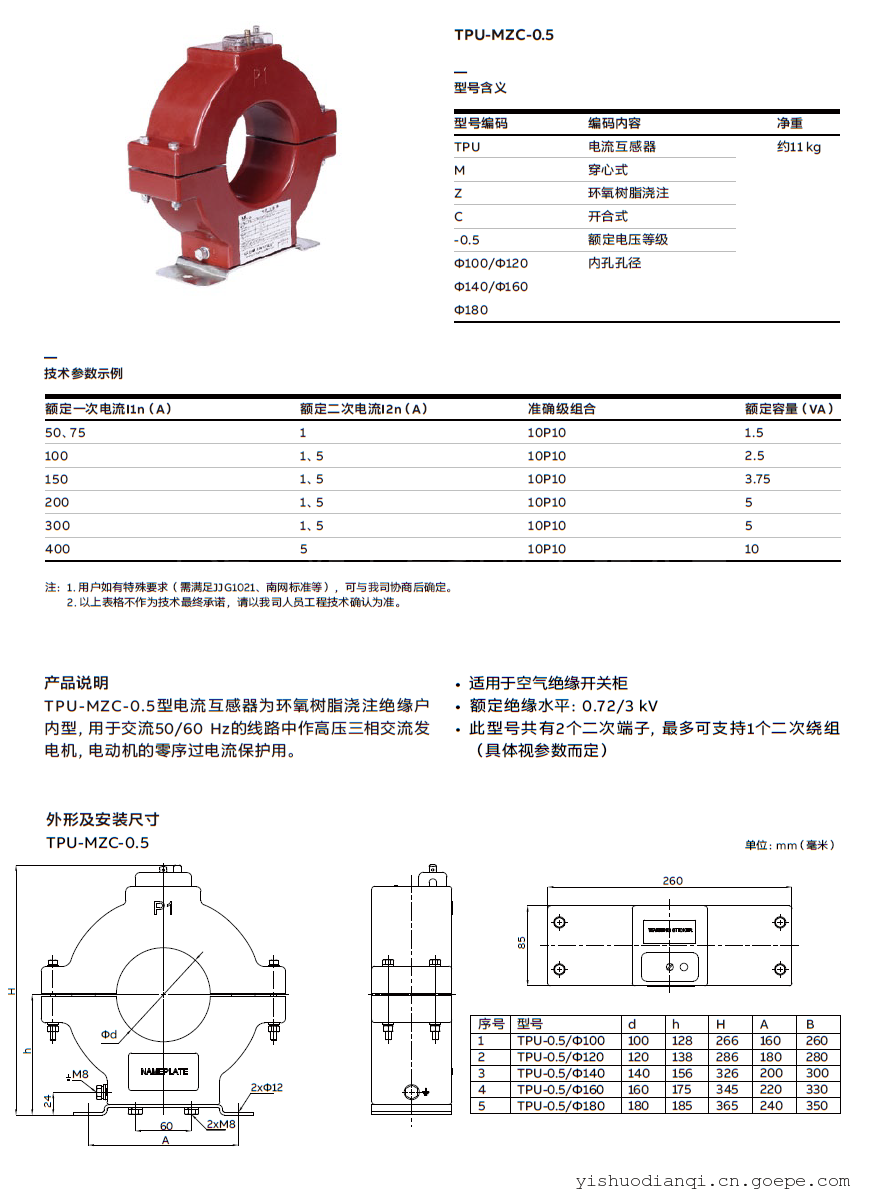

　　LMZC-0.5-?100

　　LMZC-0.5-?120

　　LMZC-0.5-?140

　　LMZC-0.5-?160

　　LMZC-0.5-?180

　　LXZK-?120

　　LXZK-?200

　　技术数据：

　　10 kV产品

　　额定电压10 kV，设备电压12 kV，额定频率50/60 Hz一次绕组对二次绕组及地工频耐受电压42 kV/1 min；二次绕组间及对地工频耐受电压3 kV/1 min雷电耐受冲击电压75 kV 按其余参数均按照标准规定设计。

　　35 kV产品

　　额定电压35 kV，设备电压40.5 kV，额定频率50/60 Hz

　　一次绕组对二次绕组及地工频耐受电压95 kV/1 min；

　　二次绕组间及对地工频耐受电压3 kV/1 min

　　雷电耐受冲击电压200 kV

　　其余参数均按照标准规定设计。

　　零序电流互感器

　　额定电压0.5 kV，设备电压0.72 kV，额定频率50/60 Hz

　　二次绕组对地耐受电压3 kV/1 min

　　其余参数均按照标准规定设计。

　　电流互感器保护级的准确级

　　■ 按GB 20840.2标准，电流互感器保护级的准确级为：准确级P准确限值系数。如10P15准确级

　　■ 以该准确级在额定准确限值一次电流下的允许复合误差的百分数标称，标准准确级为：5和10准确限值系数

　　■ 是准确限值一次电流与额定一次电流之比。标准准确限值系数为：5、10、15、20和30。例如5P15表示额定准确限值一次电流值为额定一次电流值的15倍时，电流互感器保护级的复合误差≤5%保护用电压互感器准确级的标称

　　■ 按GB 20840.3规定：所有保护用电压互感器，除剩余电压绕组外，应给出相应的测量准确级和保护准确级保护准确级

　　■ 以该准确级在5%额定电压到额定电压因数相应的电压范围内允许电压误差的百分数标称,其后标以字母P。标准保护准确级为：3P和6P。其中3表示电压误差限值3%，6表示电压误差限值6%剩余电压绕组只标称保护准确级

　　电压互感器的额定输出与准确级

　　■ 每台电压互感器每个绕组只满足“额定输出”栏内相应的一个准确级要求。如同时需满足几个准确级要求，订货时须加以说明电流互感器二次额定电流为5 A或1 A或按顾客要求生产
