| 型号 |
Z61W-800LB |
材质 |
不锈钢 |
| 驱动方式 |
手动 |
连接形式 |
焊接 |
| 压力环境 |
常压 |
工作温度区间 |
0~300度 |
| 零部件及配件 |
阀体 |
外形 |
大型 |
| 流动方向 |
双向 |
类型(通道位置) |
直通式 |
| 加工定制 |
否 |
密封形式 |
硬密封型 |
| 公称直径 |
15-50 |
产地 |
温州市龙湾区 |
| 厂家 |
欧电阀门 |
|

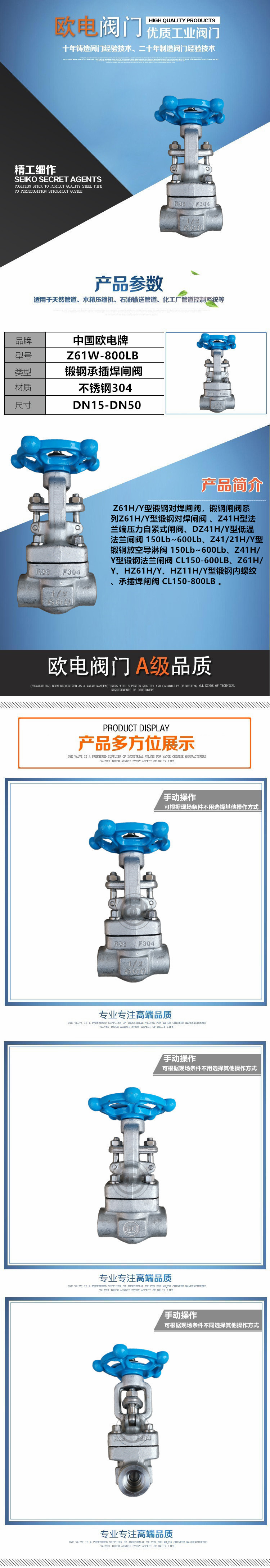

锻钢承插焊闸阀
Z61Y锻钢承插焊闸阀的结构设计与规范：
锻钢闸阀有三种阀盖设计，种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
锻钢承插焊闸阀
制造按API 602,BS5352,ANSI B16.34.
试验与验收按API 598,
标识按照MSS SP-25.
Z61Y锻钢承插焊闸阀结构型式如下：
1.全通径或缩径；
2.明杆带支架；
3.两端自动调心的填料压套；
4.用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5.本体倒密封；
6.承插焊接ANSI/ASME B16.11;
7.螺纹端(NPT端)按ANSI/ASME B1.20.1。
锻钢承插焊闸阀具有以下优点：
1、流体阻力小,密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制,不扰流、不降低压力。
4、形体简单,结构长度短，制造工艺性好，适用范围广。
锻钢承插焊闸阀的缺点
1、密封面之间易引起冲蚀和擦伤，比较困难。
2、外形尺寸较大，开启需要一定的空间，开闭时间长。
3、结构较复杂。
锻钢承插焊闸阀安装使用
安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
各连接部位螺栓，要求均匀拧紧；
检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
用户在安装阀门时，必须预留阀门驱动的必要空间；
驱动装置的接线须按线路图进行；
闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
