| 型号 |
Q645F-16C |
材质 |
铸钢 |
| 驱动方式 |
气动 |
连接形式 |
法兰 |
| 压力环境 |
常压 |
工作温度区间 |
常温 |
| 零部件及配件 |
球 |
适用介质 |
油品 |
| 外形 |
大型 |
流动方向 |
换向 |
| 类型(通道位置) |
三通式 |
工作温度 |
常温 |
| 公称通径 |
15-200 |
规格 |
15-200 |
| 产地 |
浙江省温州市 |
厂家 |
欧电阀门 |

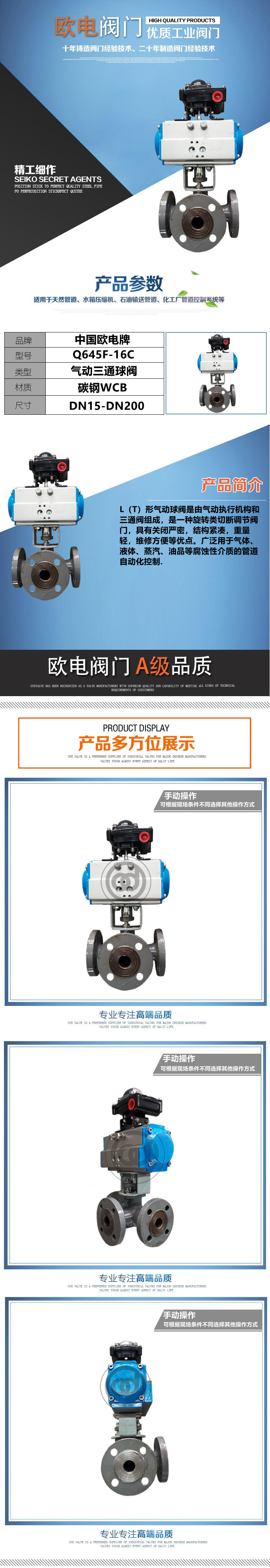

气动三通球阀
Q644F，Q645F三通气动球阀概述：
一、三通气动球阀结构特点和应用范围
L（T）形气动球阀是由气动执行机构和三通阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制。
Q644F，Q645F三通气动球阀产品参数：
设计特性:
■防火结构设计
■ISO 5211平台设计便于安装自动开关装置
■阀杆与阀体之间防静电装置
■阀杆防爆出装置设计
应用标准:
■设计与制造:GB/T12237, ANSI B16.34, API 608
■结构长度:GB/T12221，ASME B16.10, JIS B2002
■法兰尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214
■检验与试验 :GB/T13927
■防火测试: API 607 4th 1993
■壁厚:ASME B16.34
Q644F，Q645F三通气动球阀工作原理：
气动三通球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动
气动三通球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动
单作用气动三通球阀
气动三通球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，同时压缩弹簧，输出轴逆时针方向转动
气动三通球阀关闭：失气或失电时，弹簧推动两活塞合拢向中心移动，输出轴顺时针方向转动

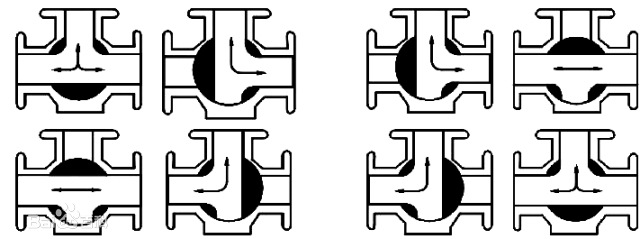

Q644F，Q645F三通气动球阀流线图：
