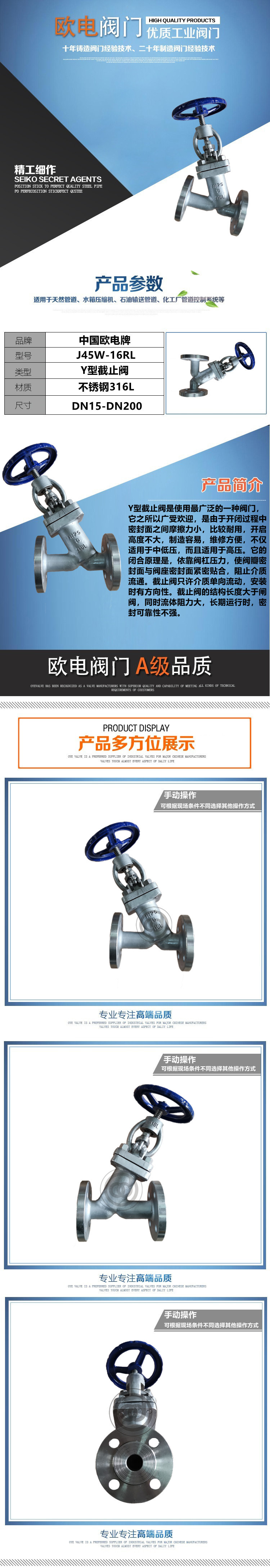

　　Y型截止阀

　　法兰钢制Y型截止阀适用于公称压力PN1.6～6.4Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上面，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、气动。

Y型截止阀种类

　　1.按阀杆螺纹的位置分:外螺纹式、内螺纹式 。

　　2.按介质的流向分：直通式、直流式。

　　3.按密封形式分：填料密封截止阀和波纹管密封截止阀。

　　直通式是最常见的结构，但其流体的阻力。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。

　　波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加生产设备安全性，减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。

Y型截止阀优点

　　1.产品结构合理、密封可靠、性能优良、造型美观，制造和维修比较方便；

　　3.工作行程小，启闭时间短。

　　4.密封面推焊司太立硬质合金、耐磨、耐腐、抗摩擦性能好，使用寿命长；

　　5.阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；

　　6.可采用双重密封（含波纹管设计），往复试验10000次无故障，性能更可靠防止外漏现象；

　　7.阀杆升降位置指示，更直观；

　　8.零件材质，法兰和对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

Y型截止阀缺点

　　1、流体阻力大，开启和关闭时所需力较大。

　　2、不适用于带颗粒、粘度较大、易结焦的介质。

　　3、调节性能较差。

　　严格按照标准

　　GB/T 12233

　　GB/T 12235

　　DIN 3356

　　ANSI B16.10

　　等先进标准

　　工作原理

Y型截止阀是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

　　Y型截止阀

　　1、阀体为整体锻制而成，强度高，造型美观，材质可靠。

　　2、中腔采用自密封结构，压力越高，密封性越好。独特的不锈钢自密封圈，拆装方便，密封可靠。

　　3、阀杆表面经超强致密耐磨处理，耐磨耐蚀，启闭磨擦小，确保产品无外漏之虞。

　　Y型截止阀结构特点：

　　Y型锻钢阀有三种阀盖设计形式。

　　种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。

　　第二种设计形式是焊接式阀盖，按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也 可采用全焊二连接。

　　第三种为压力自紧式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。可设计成Y型阀的有截止阀和止回阀。
