视镜 纯钛视镜

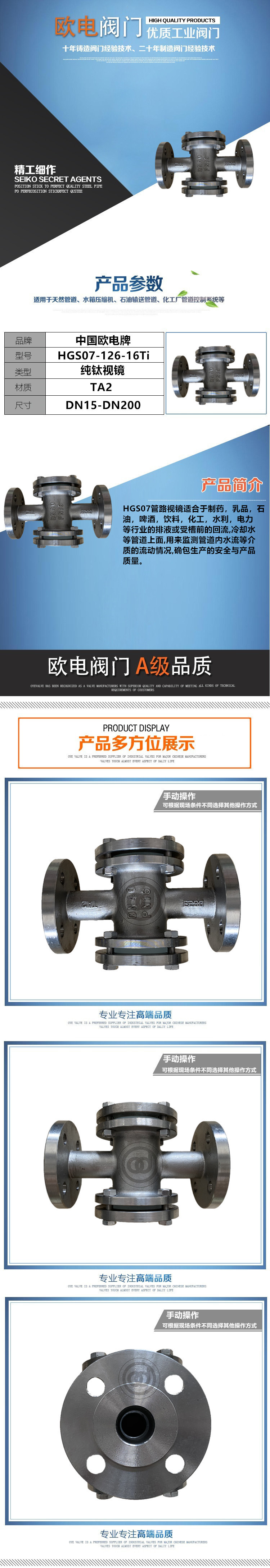

　　TA2直通视镜

TA2直通视镜广泛应用于管道、设备装置中重要附件。可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。

　　别名：液流观察器、液流视镜、管道视镜、直通十字型视镜

　　款式：方中头对夹式;圆中头对夹式;圆中头并帽式;方中头双(单)压式;圆中头双(单)压式

　　连接方式：法兰;螺纹;焊接

　　结构：该视镜主要由视镜底板、视镜玻璃、紧固件;密封件组件等组成。

　　工作原理

　　安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。

TA2直通视镜技术参数

　　1、壳体材质：碳钢、不锈钢、玻璃钢、碳钢衬氟、FRPP塑料。

　　2、视窗材质：钠钙玻璃、钢化硼硅玻璃、石英玻璃、有机玻璃。

　　3、密封材质：丁睛橡胶、聚四氟乙烯、石墨复合。

　　4、工作压力(Mpa)：PN0.6~2.5，客户如有更高压力要求的，可以定做。

　　5、工作温度：0℃~+250℃;0℃~+800℃。

　　6、法兰标准：JB/T81-94，其它法兰标准请用户注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。

　　7、制造检测标准：HGJ501-502-86

　　8、阀体外表：碳钢防腐油漆或发黑不锈钢酸洗处理

　　密封的选择

TA2视镜与管路或设备之间的连接方式的选择是否正确合适，会直接影响到管道与视镜产生跑、冒、滴、漏现象的机率。

　　视镜法兰密封面样式的选择，主要考虑管道压力、温度、介质,综和各种情况,选一个性价比理想的样式.

　　密封的样式主要有突面(RF),凹凸面(MFM ),榫槽面(TG), 全平面(FF).

TA2直通视镜注意事项

　　1、视镜安装.

　　焊连法兰片必须清洁并且没有损伤，经人员进行操作。

　　2、视镜镜片安装.

　　确信视镜座平整光滑，镜片与视镜座之间的密封垫片安装平整，密封垫片没有损伤并且不粘油脂，在紧固螺钉前确定视镜与盖子安装正确，然后慢慢紧固螺钉。

　　3、视镜必须在允许的压力范围内工作，否则就不能保证安全操作.

　　温度范围：钠钙玻璃的≤允许温度为150℃，温度的急剧变化范围为120℃至20℃。

　　钢化硼硅玻璃的≤允许温度为280℃，温度的急剧变化范围为230℃至20℃。

　　石英玻璃的≤允许温度为800℃，温度的急剧变化范围为500℃至20℃。
