| 品牌 |
Duma Optronics 以色列 |
型号 |
SPOTANA-4S-USB-L |
| 材质 |
金属 |
|
总览

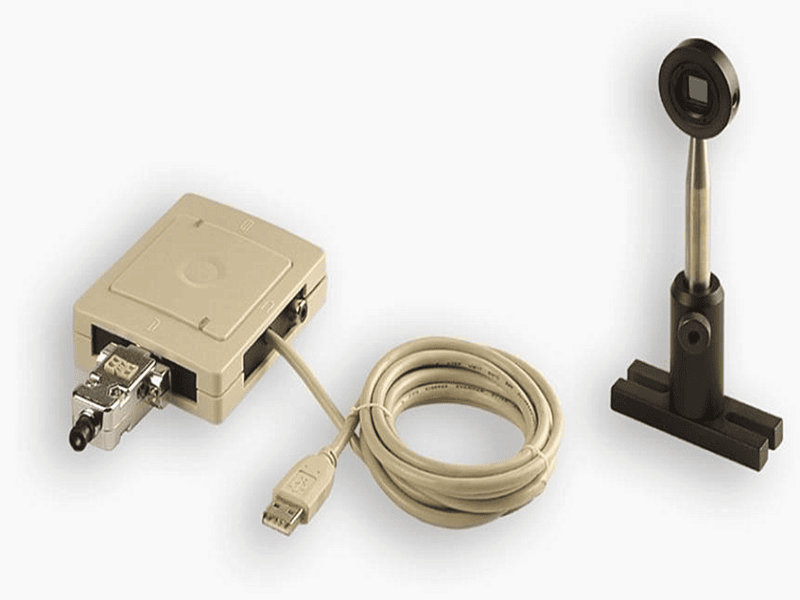

筱晓光子引进Duma Optronics公司激光位置测量仪，先进的模拟和数字光束定位系统。运用该系统可测量连续光束和脉冲光束，并提供用于同步数据采集的外部触发。该系统可实时测量激光位移，更新速率高达30 KHz（对于9x9mm PSD）和高达60 KHz（对于4x4mm PSD），分辨率为1 um。提供具有有限动态范围的特殊高分辨率版本：4x4mm+/- 0.1um，9x9mm PSD+/- 0.2um。
产品特点
● 实时测量激光位移至±0.1μm
● 模拟带宽可达60kHz
● 并行工作方式：模拟和数字数据
● 用于同步数据采集的外部触发器
● 多个设备控制通过USB（最多8个设备）
● TCP/IP通信协议和远程控制
● 用于集成客户应用程序的活动X软件
通用参数
| 响应波长范围
|
350-1100nm
|
|
传感器尺寸
|
4x4mm （SPOTANA-USB-4） 9x9mm （SPOTANA-USB-9）
|
|
可用光束尺寸范围
|
9x9: 50μm < diameter < 8 mm. 4x4: 50μm < diameter < 3 mm.
|
|
度
|
使用0.8 mm HeNe光束，在直径为8 mm的情况下，位置精度为±25μm Position accuracy ±25 μm over 8 mm diameter using HeNe beam 0.8 mm
|
|
位置分辨率 Special:
|
<±1μm@(9x9 ver.平均) / <±0.5μm@(4×4 ver.平均) ±1mm动态范围为：±0.1μm（4x4mm PSD） / ±2mm动态范围为：±0.2μm（9x9mm PSD） (±0.1μm for ±1mm dynamic range using the 4x4 mm PSD / ±0.2μm for ±2mm dynamic range using the 9x9 mm PSD)
|
|
响应时间（模拟）
|
<20μs(4x4mm)
|
|
<60μs(9x9mm)
| |
|
传输速率（**）
|
显示模式：40Hz（数字模式、单头）
|
|
示波器模式(Scope mode)：（数字）4kHz高达2000个储存模式（位置），8kHz高达4000个储存模式（功率）
| |
|
模拟模式：≤30kHz(9x9mm)；≤60kHz(4x4mm)
| |
|
输入功率范围（*）
|
高放大 High Amplification: 1 - 250 μW 低放大 Low Amplification: 10 - 2500 μW
|
|
功率度（*）
|
±5%
|
|
最小可探偏差（脉冲/连续）（***）
|
模拟模式：1mW(CW)/5mV(pulsed)
|
|
电压
|
±18V
|
|
电流损耗
|
200mA
|
|
环境温度
|
0℃-50℃
|
|
重量
|
175g（传感头+3m电缆）
|
|
ND滤波器
|
特殊订单可选(ND/红色滤波器/带通滤波器)
|
备注：
(*)-为了保持完quan的校准精度，在光束大于1mw的情况下，可能需要衰减光学滤波器(ND)。饱和“非线性”效应取决于光束的大小、类型和波长。当使用1-3mW以上的侧向效应检测器时，应谨慎使用
(**)-显示和远程模式的数据更新率取决于计算机资源和其他应用程序，在同一台计算机上并行运行
(***)-转换系数：
1mV=1μm（9x9mm PSD）
2.5mV=1μm（4x4mm PSD）
4.5mV=1μm（4x4mm PSD）
2.25mV=1μm（9x9mm PSD）
附件：
NG4滤波器：NG4滤波器（3/4”-32螺纹安装环）
NG9滤波器：NG9滤波器（3/4”-32螺纹安装环）
罩子：55mm罩子（环境光抑制）
电源规格：
| 输入电压
|
典型值：90-264V AC
|
|
输入频率
|
47-63Hz
|
|
EMI
|
Meet EN55022/FCC Class B
|
|
输出功率
|
10W
|
|
线性调节率
|
典型值：0.1%
|
|
负载调节率
|
典型值：±1.5–3%
|
|
噪声及波动
|
典型值：1%（峰-峰）
|
|
安全标准
|
UL1950/EN60950 Class II
|
分配盒：
| 设备类型
|
低速USB 1.1
|
|
设备兼容性
|
USB 1.1, USB 2.0
|
|
重量
|
215g（带1.8mUSB线）
|
|
供电电流
|
20mA （USB端口）
|
外部触发规范：
| 触发器（外部数字）
|
TRIG_IN
|
|
触发模式（软件可选）
|
电平敏感，可配置TTL电平高输入
|
|
触发延迟
|
25 μs ＜t＜50 μs
|
|
触发脉宽
|
≥40 μs
|
|
输入高压
|
≥3.0 V , 值：15.0 V
|
|
输入低压
|
≤0.8 V
|
|
输入漏电流
|
±1.0 μA
|
传感头：
| 尺寸(默认)
|
ф37×11 mm；探测器轴向对准 <±0.5°
|
|
类型
|
双轴后效传感器
|
|
线缆长
|
3m
|
分配盒尺寸 传感器头尺寸
型号及订购
一个基于PSD传感器(Lateral Effect type 横向效应型)的完整系统，带有3米长的附加电缆，一个电子盒和电源。
SPOTANA-4-USB-L: System with 4x4mm PSD, Low amp.
SPOTANA-4S-USB-L: System with 4x4mm PSD, Low amp, High Position Resolution.
SPOTANA-4-USB-H: System with 4x4mm PSD, High amp.
SPOTANA-4S-USB-H: System with 4x4mm PSD, High amp, High Position Resolution.
SPOTANA-9-USB-L: System with 9x9mm PSD, Low amp.
SPOTANA-9S-USB-L: System with 9x9mm PSD, Low amp, High Position Resolution.
SPOTANA-9-USB-H: System with 9x9mm PSD, High amp.
SPOTANA-9S-USB-H: System with 9x9mm PSD, High amp, High Position Resolution.
