锁接头可靠性试验仪 ISO5356-1:2004 泄漏试验 山东赛锐特 生产制造商

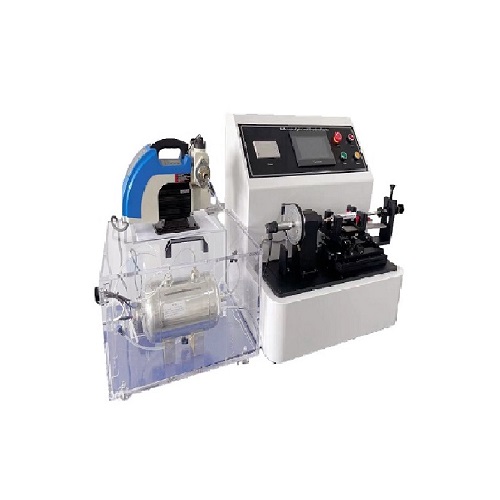

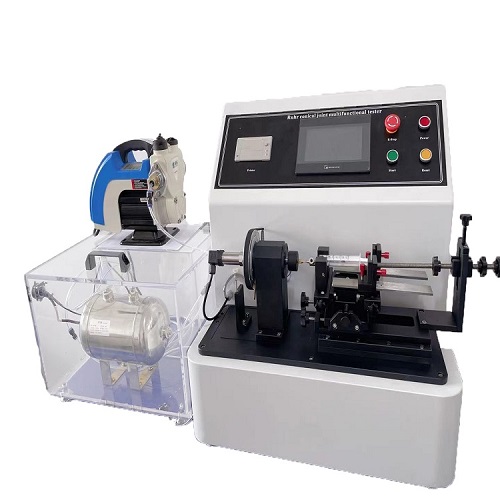

锁接头可靠性试验仪

　　锁接头可靠性试验仪主要用途：

　　22 mm 锁接接头锁接可靠性外圆锥试验件应是尺寸符合 22 mm 外圆锥接头 ,但所有公差减小至±0. 005 mm、表面粗糙度 0. 4μm。

　　注：施加试验力的方法有很多。只是其中之一, 其他方法包括用重物或液体容器施加重力载荷。对仪器的基本要求应保证拉力确实从轴向施加 ,而且施加扭力时不会改变拉力。为使仪器受磨擦的影响减至最小, 22 mm 锁接接头和外圆锥试验接头之间的拉力应直接测量。

　　测试标准：

　　YY/T10401.—2015和ISO5356-1:2004含泄漏试验测试

　　主要技术指标：

　　1、7寸触摸屏威纶通

　　2、PLC控制系统

　　3、轴向力范围：0-80N, 出厂设置50N可任意设置

　　4、时间范围：0-9999秒

　　5、工作电源：AC220V,50Hz

　　6，扭矩力范围: 0-30N.CM

　　步骤：

　　1，将被测锁接接头固定于仪器的自动定中心夹持器上 , 确保夹持方法不会使 22 mm 锁 接接头与外圆锥试验接头的连接处产生变形。

　　2，将 22 mm 锁接接头与试验仪器在(35±3)℃ ,相对湿度至少 80%条件下停放 1h。如果测试多个 22 mm 锁接接头 ,其余接头可在相同温度和湿度条件下放置而不夹于仪器上。夹持 于仪器后需再放置至少 5 min。

　　3，按制造商使用说明将 22 mm 锁接接头与外圆锥试验接头锁接。

　　4，1 min后, 连接好测力装置 , 以不超过 20 N/s加力速率施加至(50±5)N 的分离力 , 在无起动脱开机构的情况下维持该力 10 s,观察锁接的 22 mm 锁接接头与外圆锥试验接头是否脱开。

　　5，在不去除拉力载荷 ,也不起动脱开机构的情况下 ,施加(25±5)N · cm 旋转力矩 , 或使试验接头旋转 20°, 取先实现者。维持该力矩或该位置 10 s,观察锁接的 22 mm 锁接接头是否与外圆锥试验接头脱开。

　　6，使用空气, 在组件内建立高于大气压(8±0.5)kPa的静压力, 测定组件的泄漏率
