导尿管排泄锥形接口装配分离力测试仪

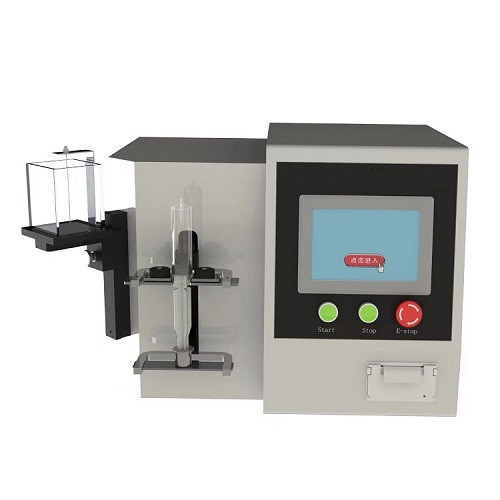

　　导尿管排泄锥形接口装配分离力测试仪是检验生产厂家产品性能的检测设备。由可编程控制器，触摸屏，力值传感器，传动装置，机载打印机等组成，提供中英文菜单显示，具备人机对话设定各项参数自动运行测试模式。另增设生产单位，生产批次机打输入，使测试结果更加规范化标准化。信息安全方面采用三级密码，让信息安全可靠。测试操控范围包括：公称容量、芯杆位移、打印设定、测试、上行、下行、时间、标定，检定等功能设定。搭配机载打印测试可实时显示测试载荷，滑动性数据（起始力，平均力，Z大推力）。针对测试结果自动判断，不合格则启动自动蜂鸣报JING，并由打印机打印出测试数据及结果以供分析。

　　测试标准：YY0325-2016

　　测试原理：将规定的试檢连接器与尋尿管的形接口连接，施加一轴向拉力, 检验其连接处是否分离

　　技术参数：

　　操作界面：简体中文/英文

　　砝码范围：1-5公斤含连接装置

　　时间计时器：触摸屏显示

　　产品净重：15kg

　　外形尺寸：430×290×1400（mm）

　　电源：AC90V-240V/50Hz（自适应宽电压）

　　整机功率：70W

　　可编程控制器：PLC控制系统

　　触摸屏：7寸威纶通彩色触摸屏

　　测力机构：内置

　　打印机：嵌入式打印机

　　B.1原理

　　将规定的试验连接器与导尿管的排泄锥形接口连接施加一轴向拉力检验其连接处是否分离。

　　B.2仪器

　　B.2.1试验连接器刚性材料制造其尺寸如图所示。

　　B.2.2夹具或类似装置供悬挂导尿管。

　　B.2.3码试验连接器的连接装置对于规格小于或等于33mm的导尿管连接装置与砝码的总质量为075kg; 对于规格大于33mm的导尿管,连接装置与砝码的总质量为1kg。

　　B.2.4计时器。

　　B.3步骤

　　试验在(23士2)℃下进行。

　　使导尿管的排泄锥形接口和连接器清洁干燥。

　　将连接器插于排泄锥形接口插人深度为10mm以上(即达到或超过连接器上的标线)。

　　从排泄锥形接口与管身间的连接处附近选取一点用夹具(B22)夹持将导尿管悬挂。

　　手持砝码接于导尿管的排泄锥形接口上轻轻向下放码直至其悬挂于导尿管上，保持1min并进行观察。

　　记录试验连接器是否与锥形接口分离。
