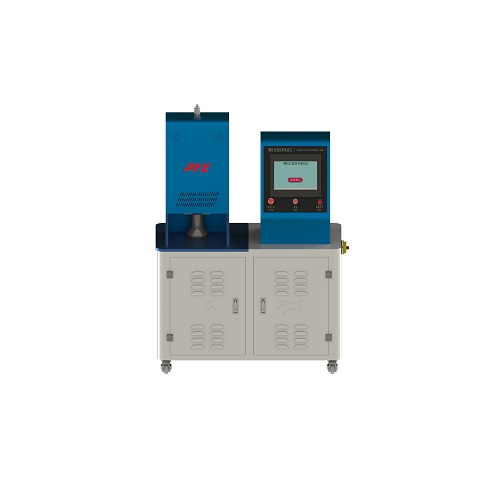

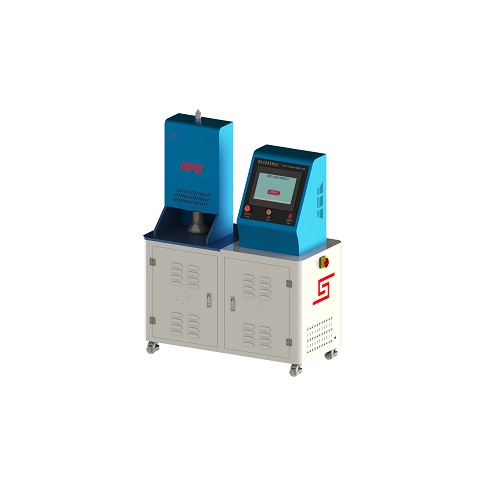

口罩颗粒过滤效率测试仪

　　口罩颗粒过滤效率测试仪能模拟熔喷滤料或滤材实际使用环境，基于标准要求的油雾和盐雾方法进行

　　过滤效率及过滤阻力测试。

　　测试参数符合 NIOSH 42 CFR Part 84 及 GB/T 2626 标准中测试方法要求。

　　除此之外，自动滤料测试仪还可进行滤料透气度测试，测试孔径：1/1,1/2,1/4,1/8；

　　测试材料：层状熔喷滤料或过滤滤材；

　　测试方法：油雾法测试和盐雾法测试；

　　测试参数：过滤效率、过滤阻力等；

　　自动滤料测试仪能准确评价熔喷滤料或滤料的过滤性能，为新型过滤材料的研发，产品质量

　　控制，材料性能验证等提供数据依据，是科研，检测，工业生产等领域的产品性能验证

　　的选择。

　　1.2 测试标准

NIOSH 42 CFR Part 84 呼吸防护装置技术要求；

GB/T 2626 呼吸防护用品——自吸过滤式防颗粒物呼吸器

　　1.3 相关术语

　　过滤效率：在规定检测条件下，过滤元件滤除颗粒物的百分比；

　　油雾法检测：以 DEHS/PAO/DSP 等油性或等价物做气溶胶来检测熔喷滤料或滤料的过滤性能；

　　盐雾法检测：以 NaCl 或等同卤化物作为气溶胶来检测熔喷滤料或滤料的过滤性能的方法；

　　1.4 测试原理

　　1.4.1 油雾法：

　　干燥无油压缩空气以一定流量进入气溶胶发生器，产生一定颗粒分布的气溶胶，经级联

　　撞击器筛分，将满足标准要求的粒度分布的颗粒从气溶胶出口排出，进入测试管道。

　　并到达滤料，滤料两侧安装有压差传感器，测试过程中对滤料上游及下游颗粒进行颗粒

　　数目监测；整个测试过程以一定流量或风量进行。

　　技术参数

　　1. 适用滤料：⑴ 玻璃纤维滤料

　　⑵ PP 滤料 ⑶ 覆膜滤料；等

　　2. 检测粒径档别：

　　0.3、0.5、1.0、2.0、5.0、10.0 μm（六档）

　　3. 流量范围：

　　0～150 l/min

　　4. 检测阻力范围：

　　0～1000 Pa

　　5. 尘源：

　　⑴ 气溶胶（DEHS）

　　数量中直径：0.18um;

　　质量中直径：0.3um;

　　几何偏差：小于 1.8；

　　⑵ 钠盐（2%NaCl 溶液）

　　数量中直径：0.075um；

　　质量中直径：0.26um；

　　几何偏差：小于 1.6；

　　6. 标准测试面积：

　　100 cm2

　　7. 电源：

　　220V/50 Hｚ

　　8. 系统功耗：

　　＜1500W

　　9. 外形尺寸：

　　850mm╳770mm╳1624mm

　　仪器构造

　　仪器构造如下图 2 所示：

　　包括：

　　喷雾泵、静电中和器、气缸、流量计、PLC 工控系统、风机、尾气过滤、流量变送器、

　　压差传感器、触屏电脑、油雾气溶胶发生器、盐雾气溶胶发生器等；

　　仪器由以下几部分组成：

　　盐雾气溶胶发生系统：能产生符合标准粒度分布要求的盐气溶胶；

　　油雾气溶胶发生系统：能产生符合标准粒度分布要示的油气溶胶；

　　盐雾气溶胶加热系统：产生盐颗粒；

　　静电路程系统：用于中和盐雾气溶胶中静电；

　　混合腔体：将加热气体及盐雾气溶胶混合产生符合要求的盐颗粒；

　　气溶胶切换系统：方便切换气溶胶；

　　滤料夹具：用于夹持滤料或熔喷滤料；

　　压差传感器：用于测量滤料上游及下游压差所用；

　　粒子计数器：用于测量滤料上游及下游颗粒数目用；

　　流量控制器：控制调节测量风量；

　　其它等；

　　准备及安装

　　1. 系统设备应安放在较为清洁的环境中，远离流动气源和尘源；

　　2. 做好设备使用前的清洁工作；

　　3. 使用前，请检查测试台各种软管、电器连线是否连接良好，避免因运输颠簸造

　　成的松动；

　　4. 准备好待检测的滤料；

　　5. 将测试台侧面的输入电缆与外供电源（AC220V）正确连接
