| 型号 |
SRT-4030 |
测量精度 |
(3+L/200)um，重复性2um |
| 用途 |
检测仪器 |
加工定制 |
是 |
| 产地 |
中国 |
是否进口 |
否 |
| 货号 |
SRT-4030 |
是否跨境货源 |
否 |
| 厂家 |
山东赛锐特 |
|

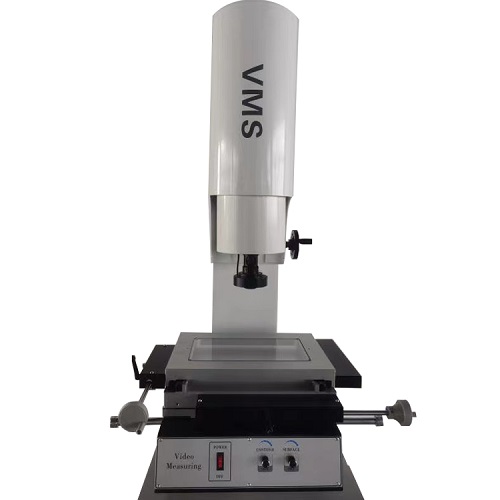

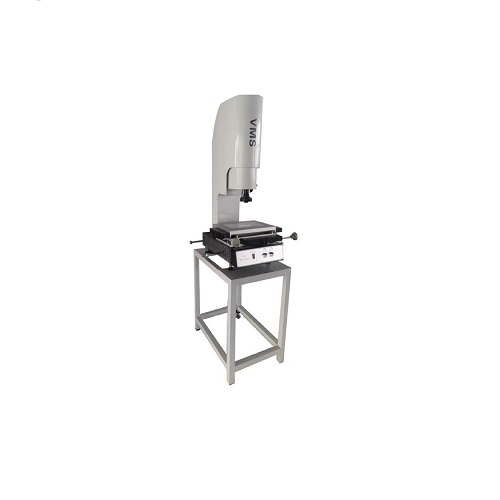

二次元手动影像测量仪
二次元手动影像测量仪仪器特点
整机底座采用天然大理石制作，变形，精度高，稳定性强；
全新流线型的造型设计，外观整洁、直观、大方；
采用无牙螺杆摩擦传动技术，运行平稳，噪音低，速度快；
底光和表面光采用可调试LED冷光源，可实现对各种复杂表面工件进行量测，避免了一般热光源带来的热胀冷缩的弊病，避免工件二次变形；
采用高清晰彩色CCD相机；
采用高清定格定倍连续变倍镜头，变倍率无需校正，光学放大0.7-4.5倍，影像放大30X--200X；
Z轴采用平行导轨结构加配重设计，运行平稳，不会自动下垂影响对焦，提高了Z轴的定位精度及稳定性；
采用精密级导轨，拥有极高的稳定性；
测量软件：采用本公司自行研发的功能强大的3D测量软件，可以方便快捷的对各种工件进行量测，为用户提供了完善的测量解决方案；
技术参数
| 型号
|
LT-2010
|
LT-3020
|
LT-4030
| |
|
工作台
|
X、Y轴测量行程(mm)
|
200*100
|
300*200
|
400*300
|
|
Z轴测量行程（mm）
|
高精度直线导轨，有效行程200mm
| |||
|
测量精度
|
(3+L/200)um，重复性2um
| |||
|
金属台尺寸
|
356*256
|
506*356
|
606*456
| |
|
玻璃工作台尺寸
|
270*160
|
364*290
|
464*364
| |
|
机台承重量
|
15Kg
|
30Kg
|
30Kg
| |
|
数字测量系统
|
光学分辨率Z、Y、Z轴0.001mm
| |||
|
多功能数据处理器可测量点、线、圆、弧、圆心距、角度等
| ||||
|
影像系统
|
高分辨率CCD数字相机，测量专用高清显示器
| |||
|
0.7x~4.5x定格变倍镜头，总视频放大倍率为30~230X
| ||||
|
照明系统
|
可调式LED环形表面光以及轮廓光
| |||
|
工作环境
|
温度：25℃±1℃，
| |||
|
湿度在30%~80%RH
| ||||
|
震动<0.002g ,低于15HZ
| ||||
|
电源
|
110V-220V±10% 50/60Hz
| |||
|
整机尺寸(mm)
|
550x600x980
|
650x750x1050
|
750x900x1080
| |
|
整机重量（Kg）
|
56
|
80
|
150
| |
机台配置
| 序号
|
名称
|
规格
|
数量
|
备注
|
|
1
|
机身
|
00级天然大理石
|
1套
|
|
|
2
|
工作台
|
铸铁
|
1套
|
|
|
3
|
CCD
|
高清CCD相机，索尼芯片
|
1个
|
|
|
4
|
镜头
|
定格定倍连续变倍镜头
|
1支
|
0.7x~4.5x
|
|
5
|
光栅尺
|
封闭式高精度防尘光栅尺
|
2条
|
普迈
|
|
6
|
影像卡
|
SDK2000
|
1个
|
|
|
7
|
软件（加密锁）
|
正版测量软件ASR-1000
|
1套
|
|
|
8
|
校正块
|
定制
|
1块
|
|
|
9
|
光学玻璃
|
定制
|
1块
|
|
|
10
|
电脑
|
工业专用电脑
|
1套
|
|
|
11
|
仪器桌
|
专用测量仪器桌
|
1套
|
选购
|
