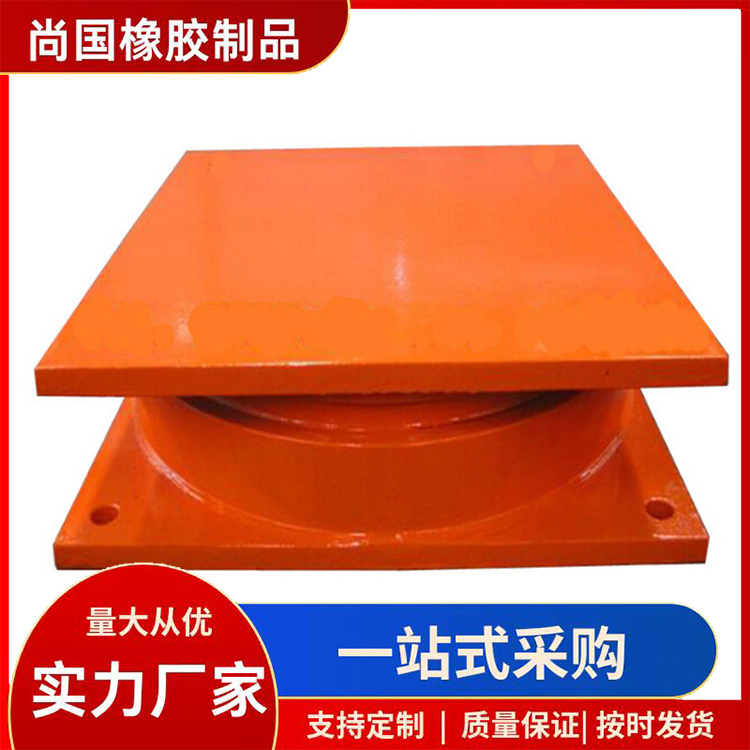

建筑摩擦摆减隔震支座 钢结构连廊桥FPS支座 多向弹性钢支座

　　公路桥梁盆式支座中的GPZ系列（特别是双向活动、固定及抗震型盆式橡胶支座）是桥梁工程中常用的关键部件，其设计、选型和应用需严格遵循相关规范。以下是关于该系列支座的系统说明：

　　一、GPZ系列盆式支座概述

　　1. 产品标准

　　符合《公路桥梁盆式支座》(JT/T 391 2019)及《铁路桥梁盆式支座》(TB/T 2331 2020)等规范。

　　抗震型需满足《公路桥梁抗震设计规范》(JTG/T 2231 01 2020)要求。

　　2. 核心结构

　　由上支座板、聚四滑板、中间钢衬板、橡胶承压板、下支座板及密封环组成，通过不锈钢板与PTFE的滑动实现位移。

　　二、分类与功能特点

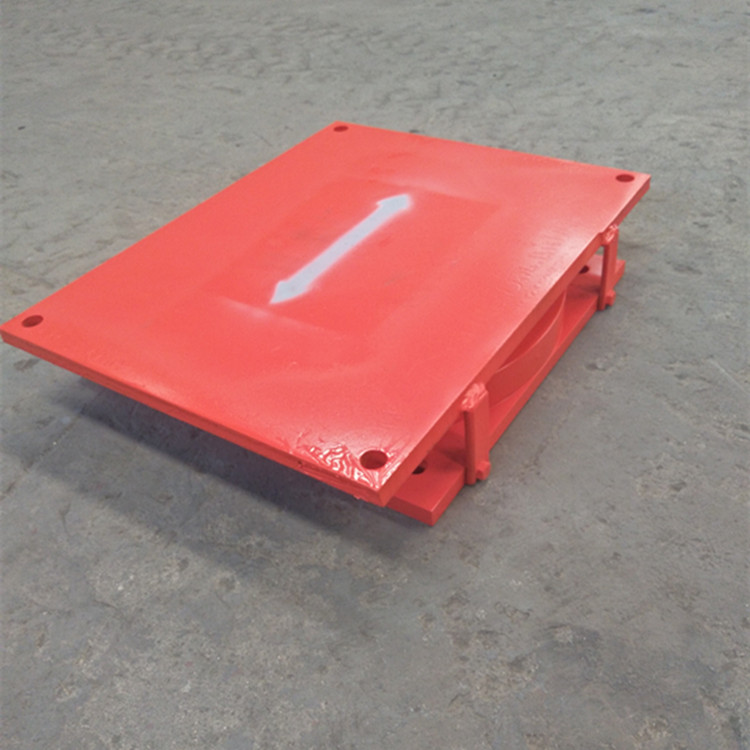

　　1. 双向活动支座（SX型）

　　允许桥梁沿纵、横双向滑动，适应温度变形及活载位移，需设置限位装置防空。

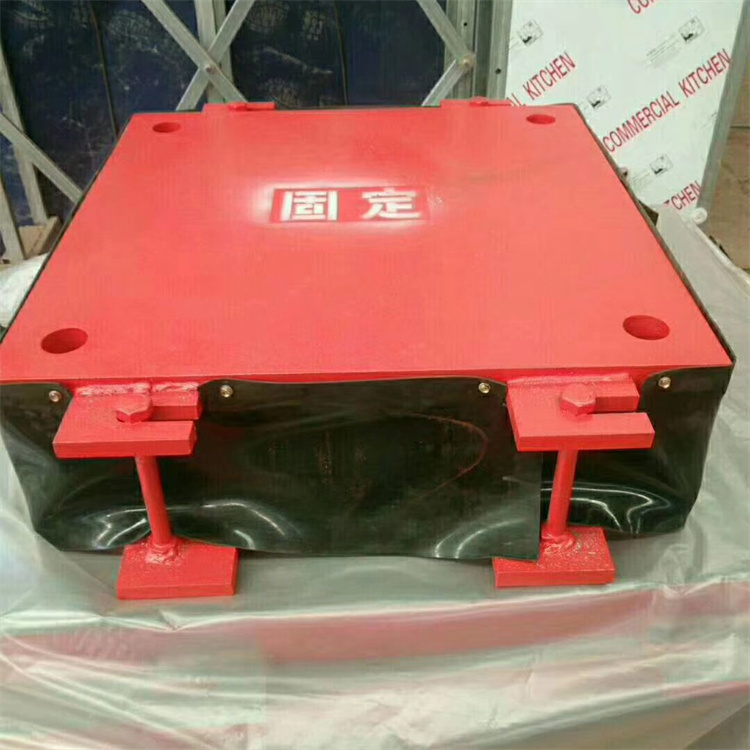

　　2. 固定支座（GD型）

　　约束全部位移，传递竖向力及水平力，通常布置在桥墩或连续梁固定点。

　　3. 抗震型支座（如GPZ(KZ)）

　　增设减震元件（如铅芯、阻尼器），在地震时耗能并限制位移，需验算等效阻尼比和滞回曲线。

　　三、关键设计参数

　　1. 承载力等级

　　覆盖500kN至60MN，需按桥梁反力1.2倍以上选型。

　　2. 位移量

　　标准滑动支座位移±50mm~±250mm，大位移型可达±400mm。

　　3. 适用温度

　　常温型（ 25℃~+60℃）与耐寒型（ 40℃~+60℃），材料需做低温冲击试验。

　　四、选型与安装要点

　　1. 选型依据

　　根据支反力、位移量、转角（通常≥0.02rad）、抗震设防烈度（如8度区需E1/E2双阶段验算）确定。

　　2. 安装流程

　　墩台垫石标高误差≤2mm，预埋螺栓孔灌浆强度需达C40；支座与梁底密贴，空隙用环氧砂浆填实。

　　3. 抗震措施

　　采用抗剪销或挡块限制地震位移，摩擦系数μ≤0.03（PTFE板与不锈钢）。

　　五、尚国品牌注意事项

　　质量控制：核查出厂检测报告（包含竖向压缩变形、摩擦系数及疲劳性能试验）。

　　工程案例：建议索取同类项目应用实例（如跨径≥100m的连续梁桥）。

　　服务：明确支座更换技术协议（如10年质保期内免维护）。

　　六、维护与检测

　　定期检查：每年观测位移是否超限、橡胶是否开裂、螺栓是否松动。

　　极端事件后：地震或重车撞击后需检测支座残余变形，必要时顶升更换。

　　如需进一步技术参数（如GPZ(II)5DX的详细规格）或尚国产品的具体认证文件，可提供补充信息以便解答。
