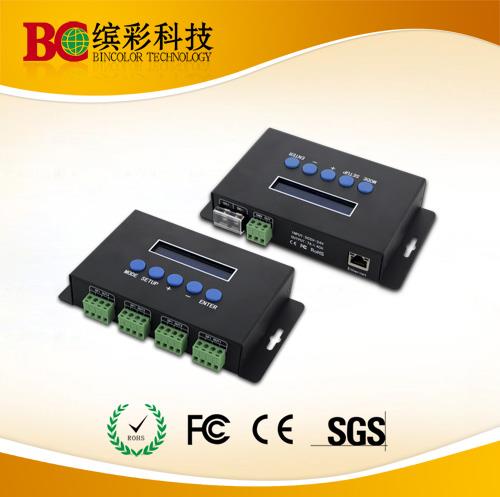

该款多通道 Madrix控制 Ethernet转SPI 幻彩IC灯带控制器是一款将Ethernet信号转换成SPI像素的控制器，它是专为大型的高密度像素灯工程而设计，如矩阵面板灯，建筑的外形轮廓灯等。它把基于以太网的控制协议转化为各种像素灯芯片的控制号，同时还附加输出DMX512信号，方便用户接入不同种类的灯具，实现对工程上所有灯具的统一控制。
功能特点：
1、LCD液晶菜单显示及内置WEB SERVER设置界面，操作简单方便。
2、支持网络DMX协议ArtNet，并可扩充其它协议。
3、4路SPI（TTL）信号输出，多达5440个像素点控制。
4、同时输出DMX512信号，方便接入不同的灯具。
5、支持多种像素点控制IC，灵活的控制方式。
6、支持在线固件升级。
7、易损器件采用DIP插件设计，由于错误接线或短路造成的损坏用户自己就能修复。
8、内建测试模式，采用带有指示灯的网络接口，工作状态一目了然。
性能参数：
型号
|
BC-204
|
BC-216
| |
|
工作电压
|
DC5-DC24V
|
DC5-DC24V
| |
|
输出电流
|
7A X 4CH(内置7.5A保险丝）
|
3A X 16CH(内置5A保险丝）
| |
|
输入以太网控制协议
|
ArtNet
|
ArtNet
| |
|
输出控制IC型号
|
WS2801, WS2803 P9813 TLS3001, TLS3002 LPD8803, LPD8806, LPD8809, LPD8812 LPD6803, LPD1101, D701, UCS6909, UCS6912 TM1803, TM1804, TM1809, TM1812 UCS1903, UCS1909, UCS1912, UCS2903, WS2811, WS2812, WS2812B TM1814 SK6812
| ||
|
控制像素点
|
RGB：680像素点X 4CH RGBW：512像素点X 4CH
|
RGB：340像素点X 16CH RGBW：256像素点X 16CH
| |
|
输出DMX512
|
One port(1X512 Channels)
|
Two port(2X512 Channels)
| |
|
工作温度
|
-20~55℃
|
-20~55℃
| |
|
产口尺寸
|
L166×W110×span1(mm)
|
L258×W145×H41(mm)
| |
|
产品重量
|
510g
|
1100g
| |
