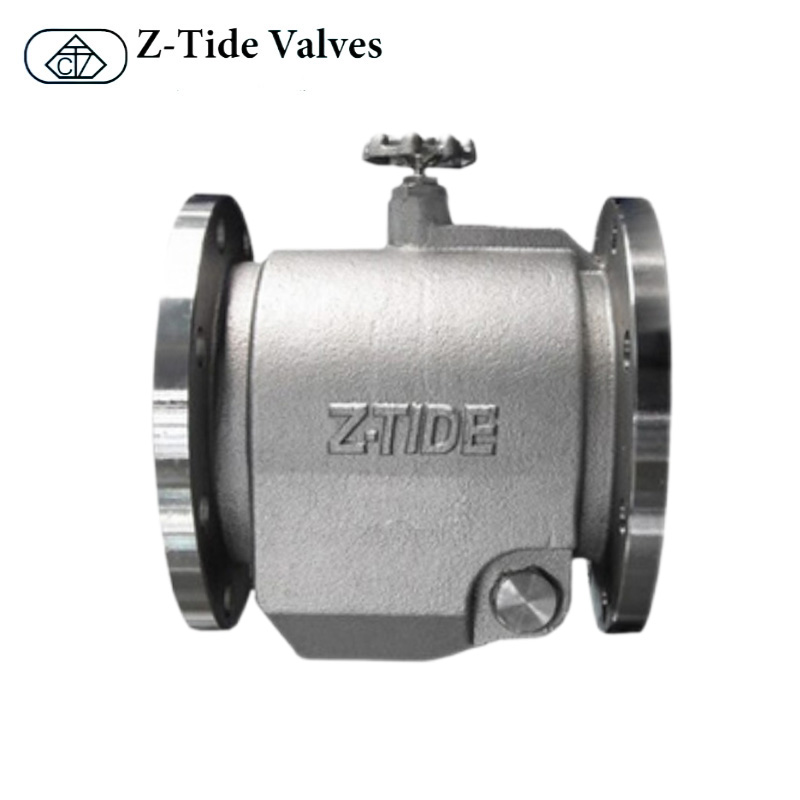

进口全开型静音逆止阀 台湾日泰Z-Tide

　　秉持"正誠勤樸，止於至善"的精神，對於企業之經營採取穩步向前之策略，不浮誇成就，不妄自菲薄，追求合理、永續之經營。

　　1987為配合國內外多數知名廠商研發製造閥件與相關產品

　　1997日泰工業有限公司正式成立..並以Z-TIDE為正式商標..

　　1999國際市場開始推廣..使Z-TIDE商標在國際市場上開始展露

　　2002通過ISO-9001國際標準認證..使產品更加有品質保障

　　2006擴大經營..日泰三重廠興建完成..因產品品質需求..同時引進大量精密加工之設備

　　2007透過知名認證機構TUV驗證..正式通過歐盟CE認證..

　　产品描述：

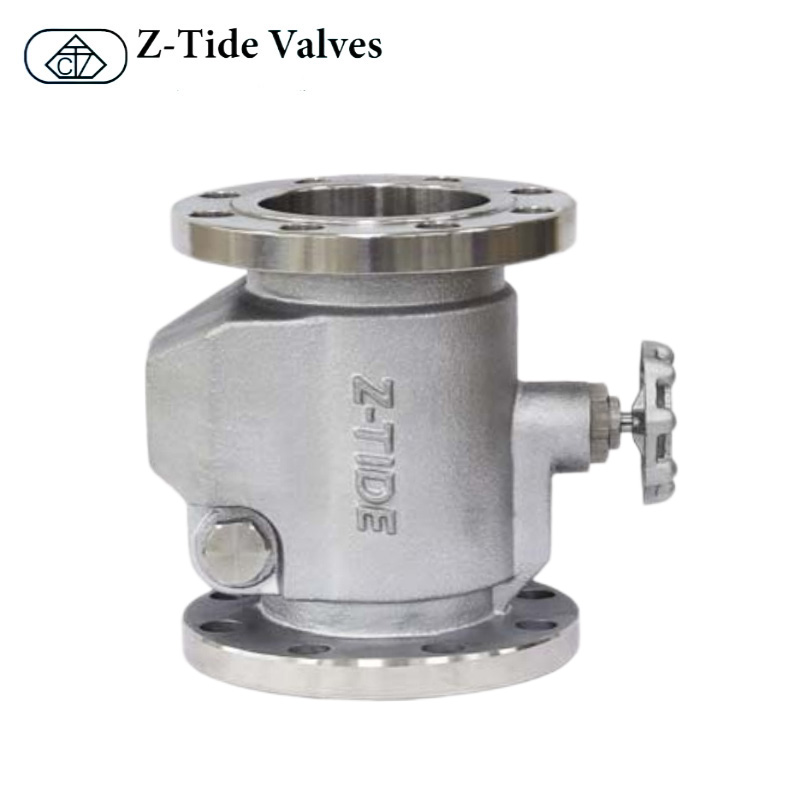

　　型号：CHF(法兰)，规格：2"～12"

　　静音逆止阀俗称无声式逆止阀，主要使用于扬水管线，或具有压力的流体管路上，除了防止流体逆流外，其阀门上具有一回复弹力，当帮浦动力中断时，回复弹力能以适当速度关闭阀门，隔绝惯性流体(正压)与 动力中断后的逆流(负压)相互的撞击，及其产生的噪音，并非阀体本身具有静音或消音的功能。静音逆止阀于配管上极具重要角色，尤其安装在帮浦上方出口处的静音逆止阀，更需谨慎选择，它必需承受压力，水锤效应，及流体衝击力，若选用品质较差的静音逆止阀，当逆止阀损坏时，轻则造成流体的逆流与失压，严重时，将损坏的另件，掉落帮浦的轮叶上，将严重破坏帮浦，此时金钱上的损失更为巨大。本公司鑑于上述的缺失，另改良更实用，更经济的全开型静音逆止阀。

　　产品特点

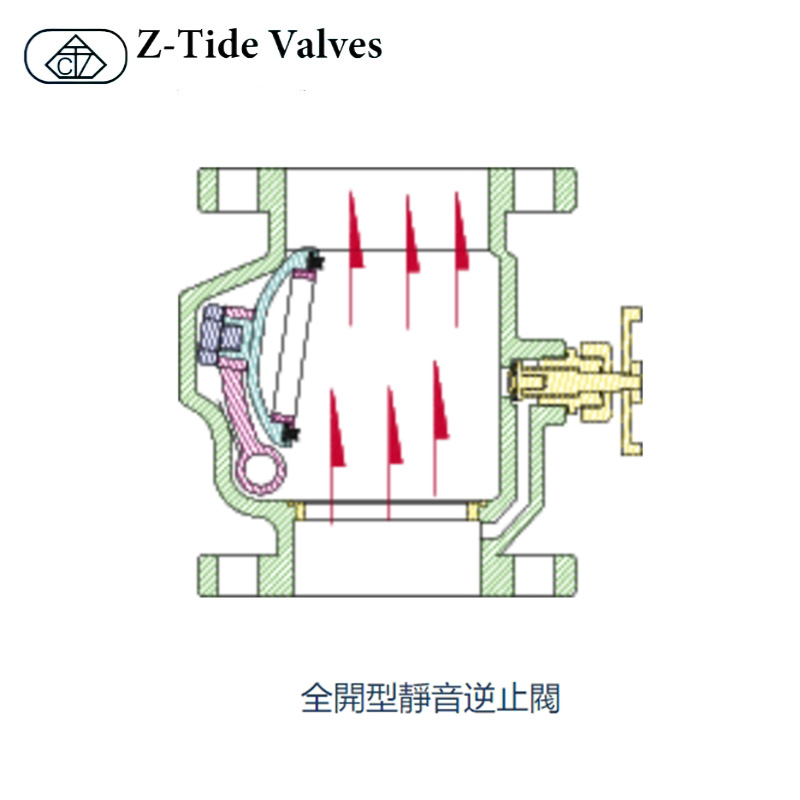

　　阀门採全流量掀启式设计，阀门不经水流直接衝击，寿命长流量特大。

　　阀门盖悬挂式自动定位设计，不论高低压，均能自动调整阀门盖关闭位置。

　　阀门垫圈倒V形设计，适用高低压场合，阀门密合情况特优。

　　阀门盖以半圆形设计，能抗更高压力。

　　高压时阀门盖与阀门座，以金属对金属方式契合，阀门橡胶垫圈不受高压推挤，使用寿命增加数倍。

　　全开型静音逆止阀耐压方面的改善

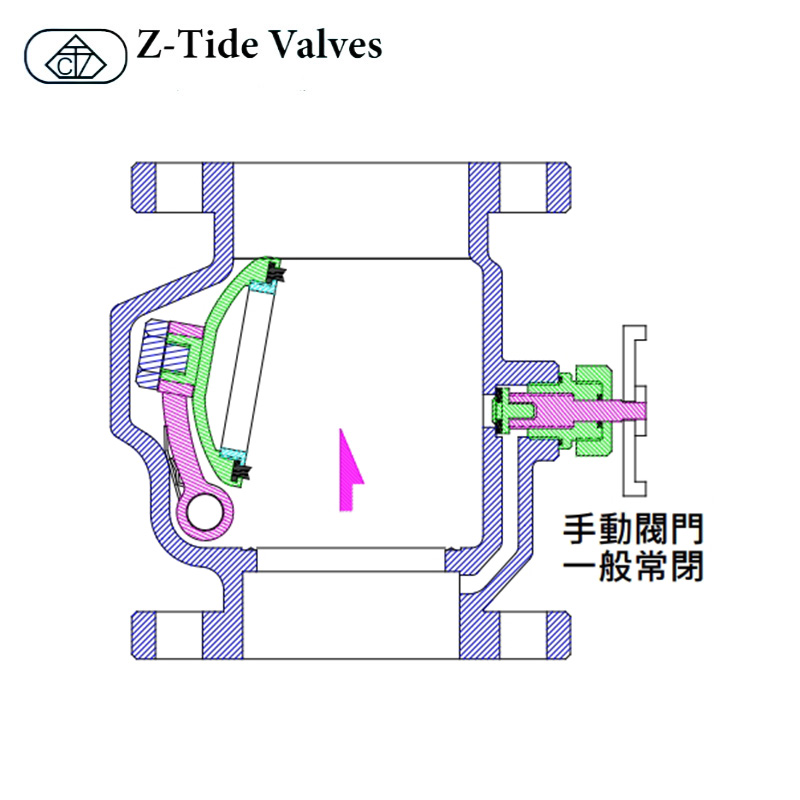

　　1.活动悬吊式自动定位阀门设计：

　　悬吊式的阀门设计，配合倒V型的阀门垫圈，无论高压或低压情况，均能自动调整阀门盖与阀门座的密合位置，而不受阀门悬臂的影响。

　　2.全开型静音逆止阀，採圆拱形阀门盖设计，在承受流体高压场合，以金属对金属的方式契合，经材料力学计算与流体压力模型测试，表现优异。

　　3.低压时阀门密合情形

　　全开型静音逆止阀，特殊设计倒V形阀门垫圈，在阀门密合时，提供的密合情况(如图所示)在流体低压时，阀门垫圈倒V形的与阀门座以双重方式密合，若流体压力增高，阀门盖向下压迫时，倒V形垫圈的会自动向外张开，以增加橡胶密合面积

　　4.高压时阀门密合情形

　　全开型静音逆止阀，在流体高压情况下，阀门盖与阀门座以金属对金属方式契合防止阀门橡胶垫圈过度挤压而疲乏，同时倒V形阀门垫圈向外完全扩张密合(如图所示)形成密合情况

　　技术参数

　　使用温度: 0℃~ 60℃

　　使用场合：一般淡水流体

　　安装方向：直立、横卧适用

　　特殊使用流体、材质、规格、可另行订製

　　阀体测试压力/使用压力

　　JIS-10K：16 kgf/cm2 / 10 kgf/cm2

　　JIS-16K：24 kgf/cm2 / 16 kgf/cm2(其他法兰规格依标称压力1.5倍测试)

　　消防水箱用途需订製软弹簧

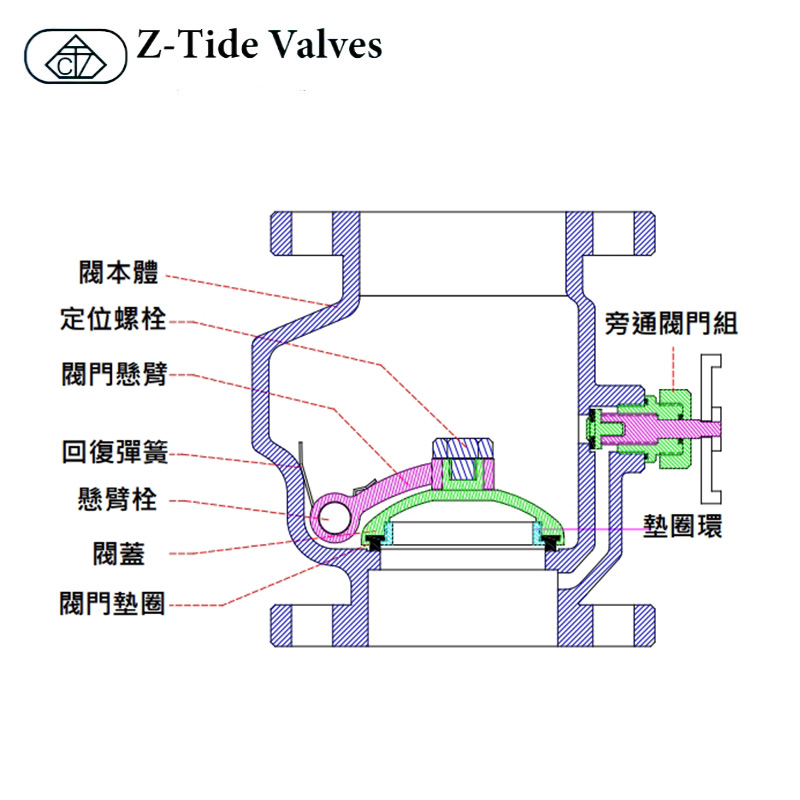

　　材质表

　　1.阀体：铸铁、石墨铸铁、不锈钢

　　2.定位螺栓：不锈钢

　　3.阀门悬臂：不锈钢

　　4.回复弹簧：不锈钢

　　5.悬臂栓：不锈钢

　　6.阀盖：石墨铸铁

　　7.阀门垫圈：NBR

　　8.垫圈环：黄铜、不锈钢

　　9.旁通阀门组：黄铜、不锈钢
