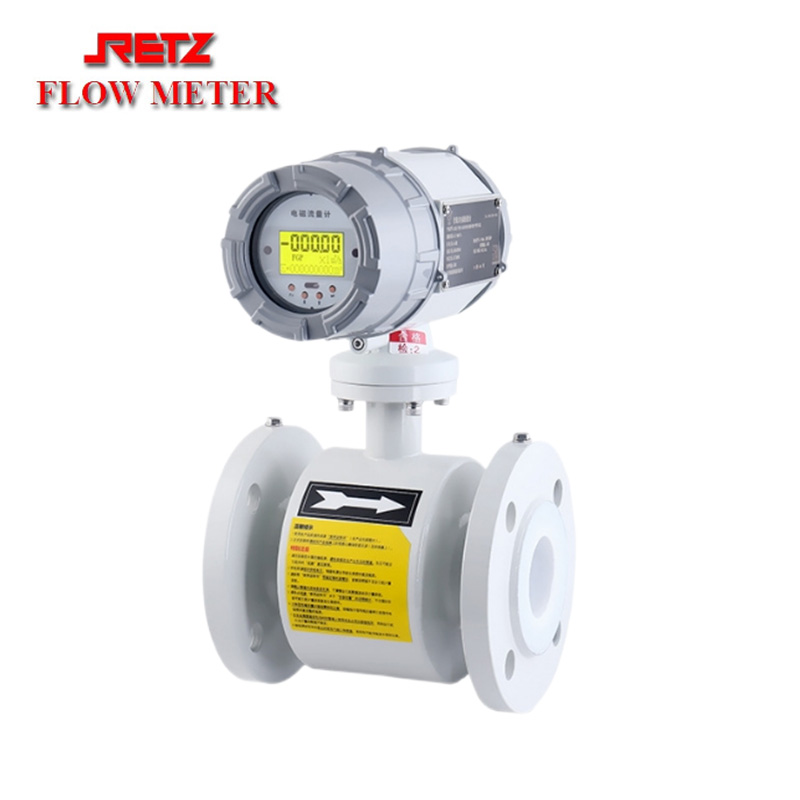

进口智能电磁流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

　　RETZ电磁流量计依据法拉第电磁感应定律的工作原理来测量导电液体体积流量的仪表，是流体力学和电磁学结合的产物。即导体在磁场中切割磁力线运动时在其两端产生感应电动势。 由流量传感器和转换器两大部分组成。测量管上下装有励磁线圈，通励磁电流后产生磁场穿过测量管，一对电极装在测量管内壁与液体相接触，产生感应电势，将流量信号传送到转换器。

　　产品特点Characteristic

　　1.小流量高精度，下限可达0.1m/s；

　　2.传感器外壳全部用精密激光焊接或铝模打造，产品优美，外观一致性强，贴合紧密，整体激光焊接，密封性好，无泄漏；

　　3.人性化底托设计，摆放平稳；

　　4.加厚型衬里，弧面电极，具有良好的耐腐蚀性和耐磨损性，对混合性介质适应能力更强；

　　5.测量管内无阻流部件，无压损，直管段要求低。对浆液测量有独特的适应性；

　　6.采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波砺磁，提高了流量测量的稳定性，功耗低；

　　7.采用SMD器件和表面贴装（SMT）技术，电路可靠性高；

　　8.在现场可根据用户实际需要在线修改量程，更好地与采集终端匹配；

　　9.测量结果与流体压力，温度、密度、粘度等物理参数无关；

　　10.具有RS485、RS232、Hart和Modbus、Profibus-DP等数字通讯信号输出（选配）；

　　11.具有自检与自诊自诊断和报警功能；

　　12.内部有三个积算器可分别显示正向累积量反向累积量及差值积算量内部设有掉电时钟，可记录16次掉电时间（选配）；

　　13.EMI开关电源，适用电源电压变化范围大，抗EMI性能好。

　　技术参数Technical Parameter

　　执行标准电磁流量计（JB/T 9248-2015）

　　公称通经（mm）（特殊规格可定制）

　　管道式四氟衬里：DN10-DN2000

　　管道式橡胶衬里：DN65-DN2000

　　管道式F46衬里：DN3-DN600

　　流量测量：正向流量，反向流量

　　重复性误差：准确度等级值的1/3

　　准确度等级：0.5%，1.0%

　　被测介质温度

　　常规橡胶衬里：-20～+60℃

　　聚四衬里：-30～+120℃

　　高温型四氟衬里：-20～+160℃

　　额定工作压力（高压可定制）

　　DN15～DN25≤4.0MPa

　　DN32～DN300≤1.6MPa

　　DN350～DN800≤1.0MPa

　　DN800～DN2000≤0.6MPa

　　流速范围：0.1-10m/s

　　流速范围：0.1-10m/s

　　电导率范围：被测流体电导率≥20μs/cm纯水大≥90μs/cm

　　信号输出：4-20mA、脉冲；

　　通讯输出：RS485、Hart、GPRS

　　供电电源：220V AC、24V DC、 电池

　　要求直管段长度：上游≥5DN，下游≥2DN

　　连接方式：法兰连接，执行标准：GB/T 9119-2010

　　防护等级：IP65，特殊订制可达IP68

　　环境温度：-20～+60℃

　　相对湿度：5%～95%

　　消耗总功率：小于20W
