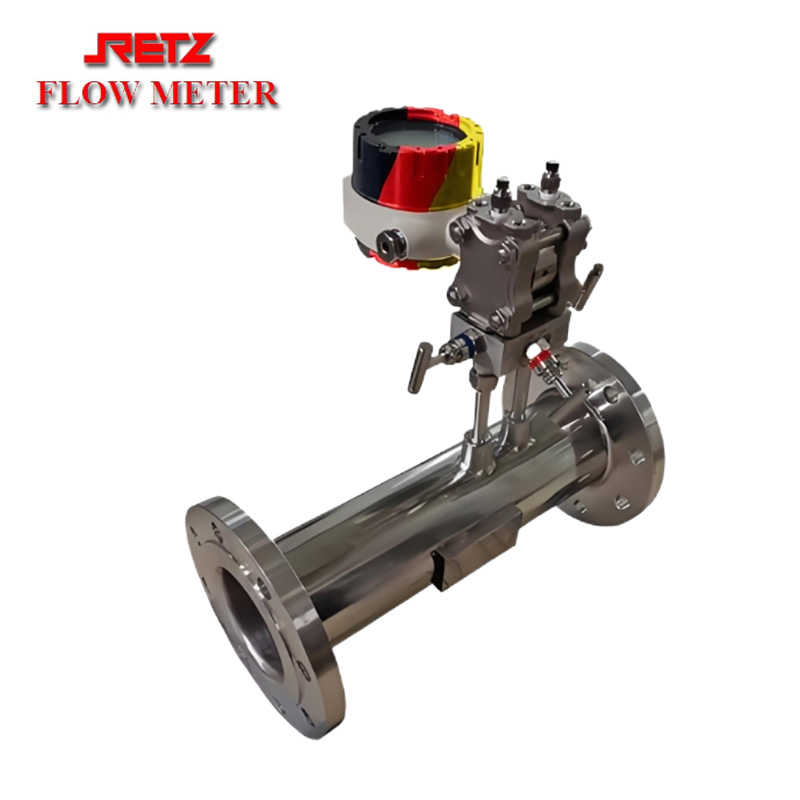

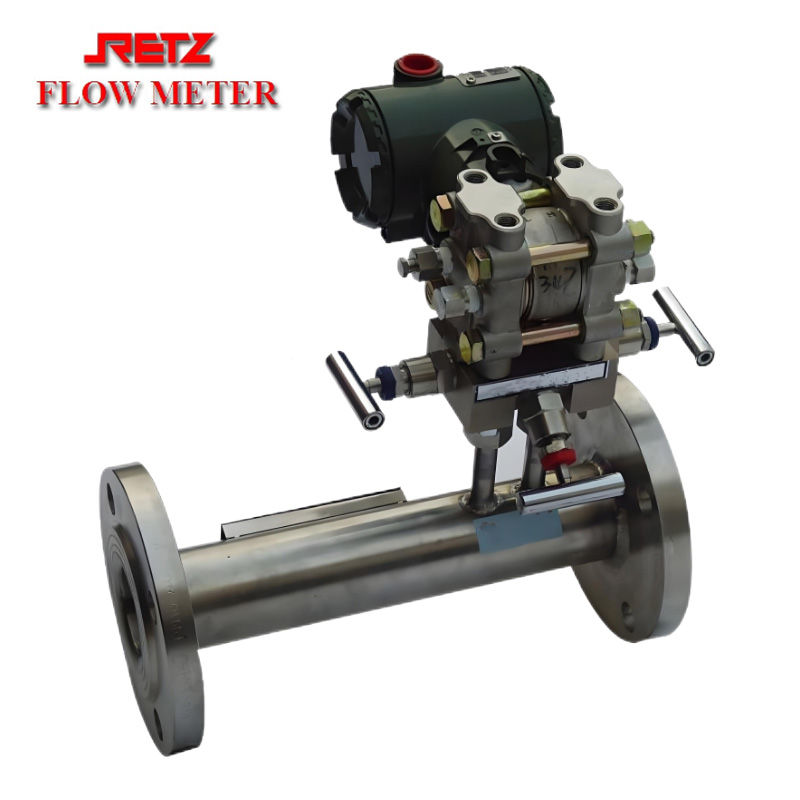

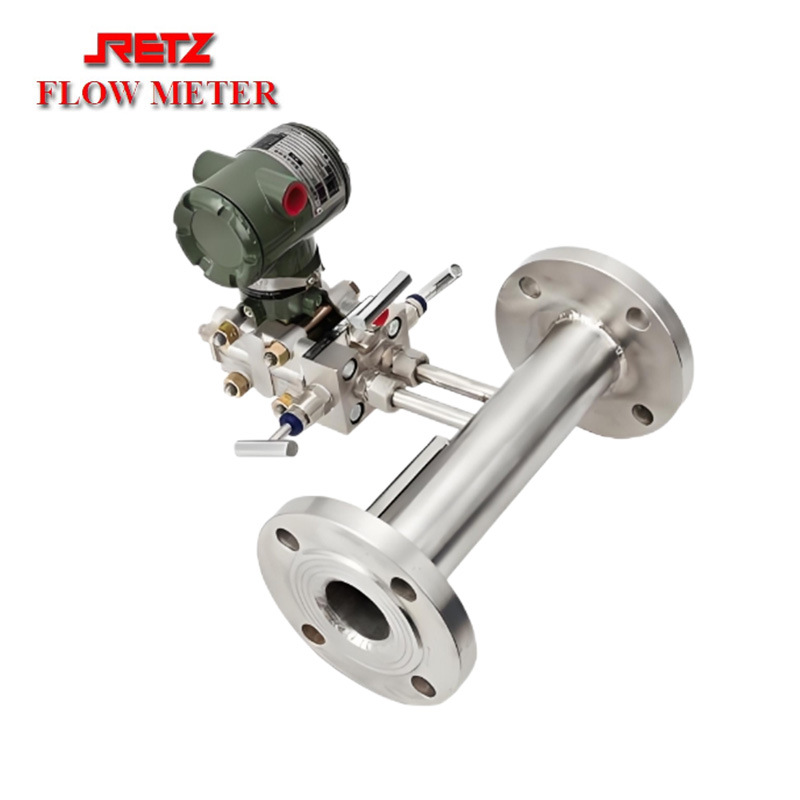

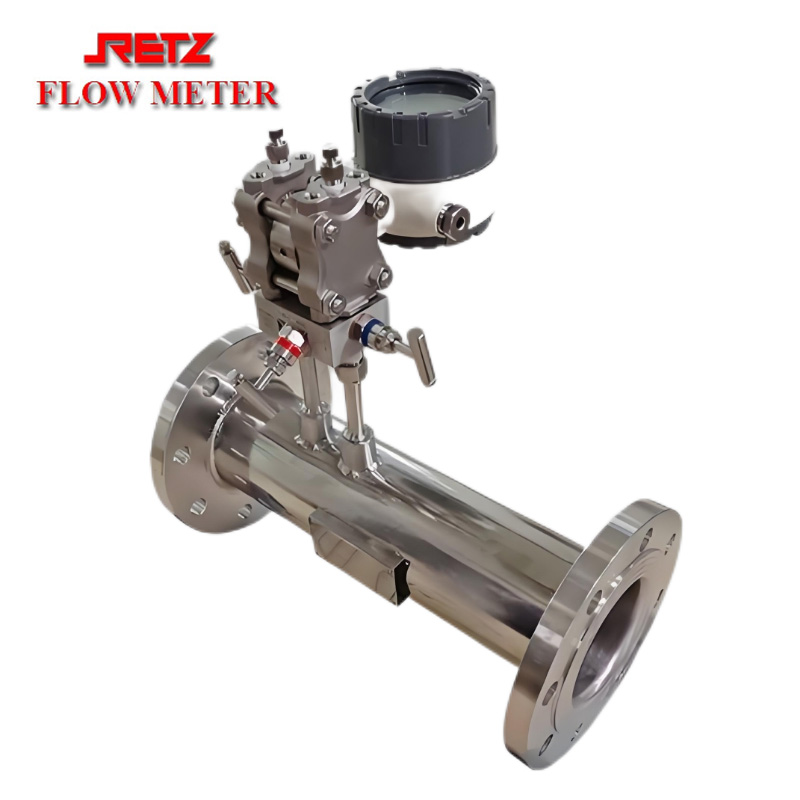

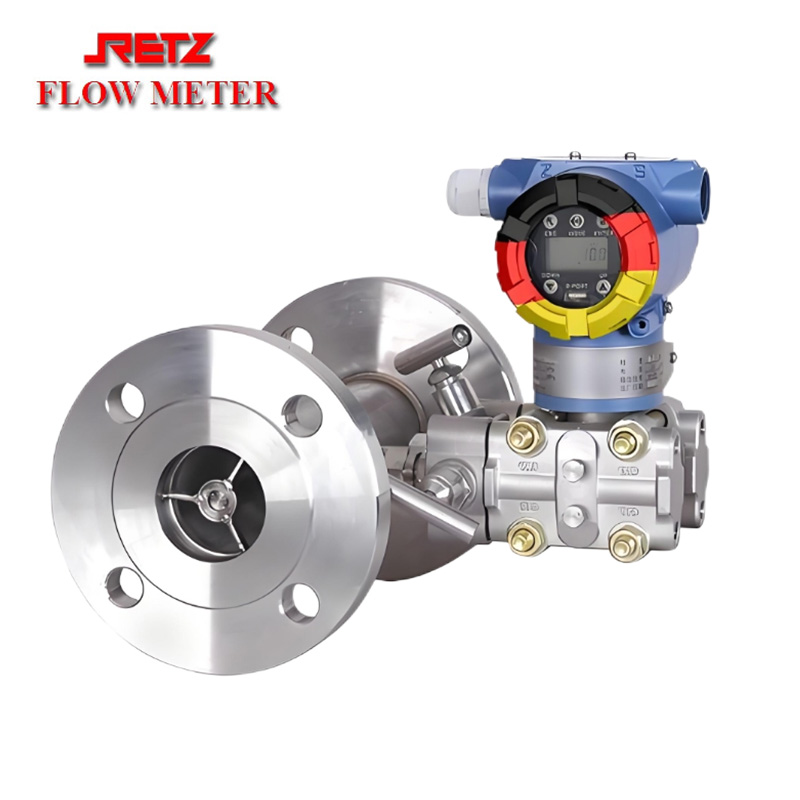

进口智能V锥流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

　　RETZ V锥流量计属于边壁收缩式节流装置。是一种基于差压原理进行流量测量的流量仪表。其结构是在管道中心悬挂一个与管道同轴的V形锥体。流体经过时，V形锥体将流体逐渐地节流收缩到管道的内边壁。V形锥流量传感器与差压变送器、显示仪表（或计算机）组成可实现流量的测量。V形锥特殊的结构具有很多的优点：如直管段要求短，适合脏污介质的测量，重复性好，相对孔板使用寿命长等等。因此可广泛应用于冶金、电力、化工、供热等工业的流量测量中

　　工作原理Working principle

　　锥形流量计是--种差压型的流量仪表。以差压原理设计的流量仪表已经有了一百多年的应用历史了，差压型流量计是基于密封管道中的能量转换原理，也就是说对于稳定流体，管道压力与管道中的介质流速的平方根成反比:速度增加压力会下降，当介质接近锥体时，其压力为P,在介质通过锥体的节流区时，速度会增加压力会降低为P，如图1所示，P,和P,.都通过锥形流量计的取压口引到后接差压变送器上，流速发生变化时，锥形流量计的两个取压口之间的差压值会增大或缩小。当流速相同时，若节流面积大，则产生的差压值也大，β值等于锥体的节流面积除以管道内径的截面积(可换算成两者之间的直径比)。

　　产品特点Characteristic

　　1、传感器本体能对流体流态整形。

　　2、量程比宽，精度高，重复性好。

　　3、耐磨损长期使用稳定性好。

　　4、所需直管段很短，不需要在流量计的上游安装流动调整器。

　　5、流量计结构具有自清扫功能，不会产生赃污物的积垢，非常适用于脏污流体的流量测量如焦炉煤气、湿气体等。

　　6、内锥体可以减弱被测压力差压场中脉动振荡的幅值从而减小差压信号中的噪声。

　　7、无可动部件，可靠性好，安装方便。

　　8、当流体流经具有特殊廓形的内锥体时会在其周边形成边界层并疏导流体离开锥体尾部的边缘从而减少它被磨损的可能性。

　　9、压力损小，适用于低静压流体的流量测量的使用场合。

　　10、环形通道，对于脏污流更准确更有效的流量测量。

　　技术参数Technical Parameter

　　测量介质：液体、气体、蒸汽

　　公称通径：DN20~DN2000

　　公称压力：1.0,1.6,2.5,4.0,6.4,10,

　　最小雷诺数：8000(当雷诺数在400~8000之间时，仍具有很好的重复性)

　　β值范围：0.45~0.85

　　精度等级：(传感器):0.5级.(全套系统):1.0级、1.5级、2.5级

　　量程比：1:10至1:15配双变送器时1:30至1:40

　　重复性优于±0.1%

　　安装直管段长度：上游0～3D，下有0～1D

　　参照标准：GB/T2624-2006、JJG640-94及流量测量节流装置设计手册

　　连接方式：法兰连接、焊接、螺纹连接

　　所需直管段短：V形锥特殊的结构能减弱速度分布中的凸形状，使其具有整流的特性。正是这种自整流的特性，使其对前后直管段的要求大大缩短。一般上游0～3D，下游0～1D。

　　使用寿命长、长期稳定性好：V形锥具有自混合器的功能。当非均相流体流经V形锥时，非均相流体会自行混合而变成均速流体，从而达到有效的流量测量。

　　重复性在0.1％左右,流出系数不确定度为±0.5％：V形锥的相对压力损失低于孔板，V形锥总体差压又低于孔板(相同工况和β值下),因此V形锥的总体压损低于孔板
