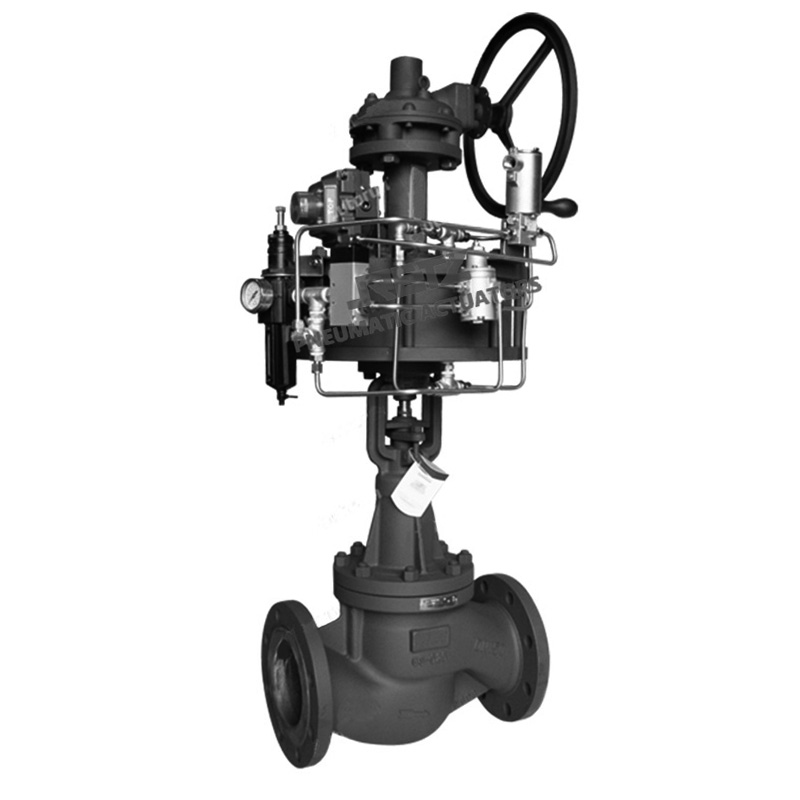

进口直行程气动截止阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

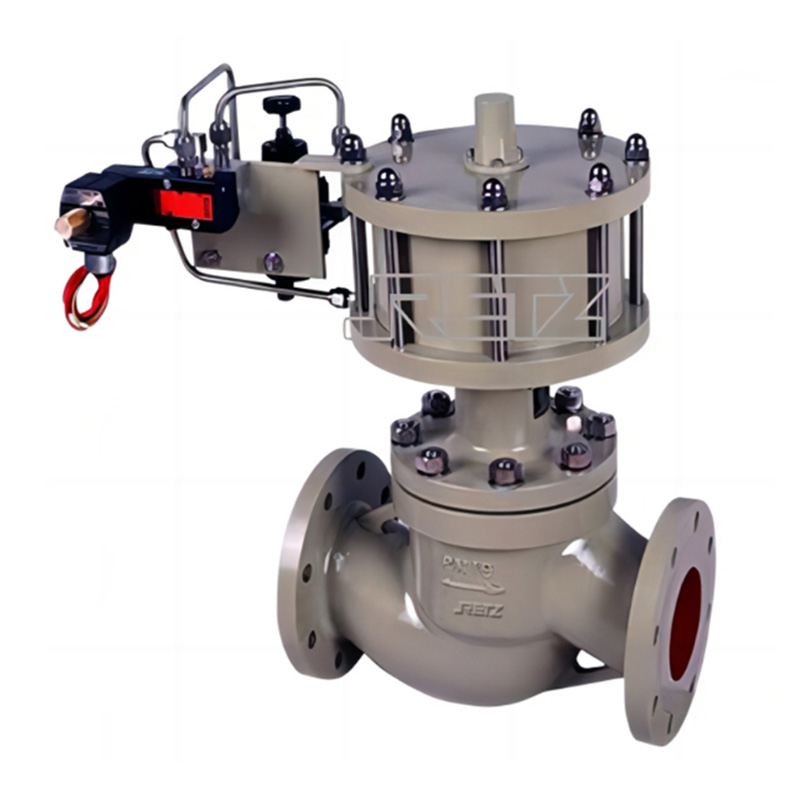

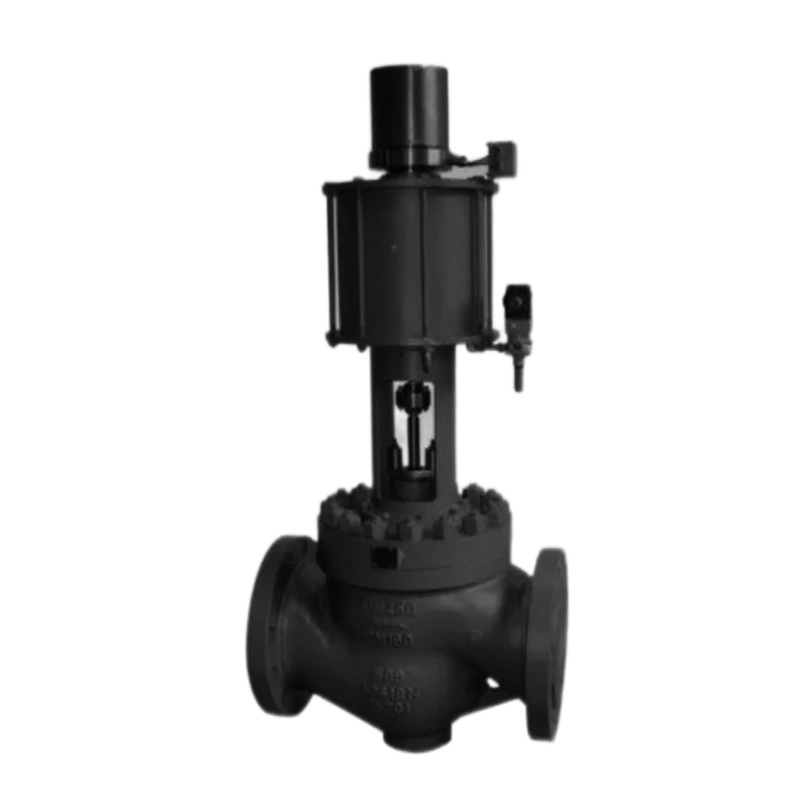

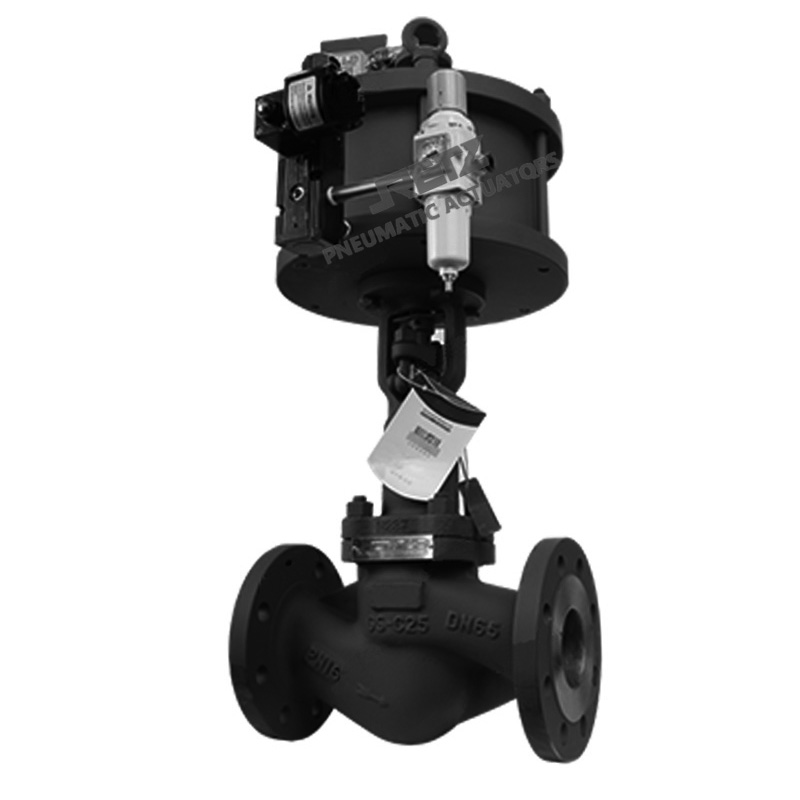

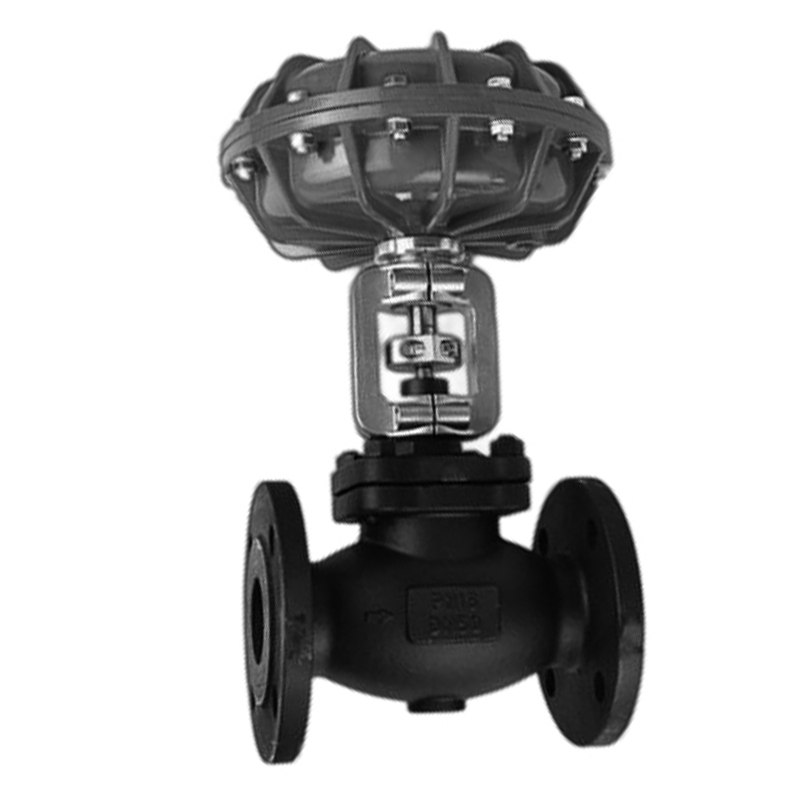

　　直行程气动截止阀主要依靠压缩空气作为动力源，通过气动执行机构推动阀杆做直线运动，从而实现阀门的开启和关闭。当压缩空气进入气动执行机构时，推动活塞或膜片运动，进而带动阀杆上下移动，使阀门打开或关闭。

　　工作原理

　　当压缩空气从气动执行器的上腔进气口进入时，推动活塞向下运动，活塞杆随之向下移动，通过与阀杆的连接，带动阀瓣向下移动，使阀门打开，流体可以通过阀门流通。

　　当压缩空气从气动执行器的下腔进气口进入时，推动活塞向上运动，活塞杆向上移动，进而带动阀瓣向上移动，使阀门关闭，阻止流体通过。

　　结构特点

　　优点：

　　快速响应：气动驱动方式使得阀门的开启和关闭速度快，能够满足对流体控制的快速响应要求，特别适用于对流量变化要求迅速调节的场合。

　　可靠密封：阀瓣与阀座密封面通常采用锥面密封或平面密封，密封性能好，能够有效防止流体泄漏，保证系统的密封性和安全性。

　　自动化程度高：可以与各种自动化控制系统连接，实现远程控制和自动操作，减少人工干预，提高生产效率和操作的准确性。

　　适用范围广：适用于多种流体介质，包括气体、液体和蒸汽等，并且能够在不同的压力和温度条件下工作，具有较强的通用性。

　　输出力大：双作用气缸相比同径的单作用气缸具有更大的推力，能够克服较大的阻力，适用于高压差和大口径的管道系统。

　　缺点：

　　需要气源：必须有稳定的压缩空气供应系统作为动力源，如果气源出现故障，阀门的正常工作会受到影响。

　　维护成本较高：气动执行器的部件较多，如气缸、活塞、密封圈等，长期使用后容易出现磨损和泄漏等问题，需要定期进行维护和更换，增加了维护成本。

　　气动执行器结构特点：

　　直行程阀门气动执行机构适用于大多数类型的楔形闸阀,平板闸阀、刀闸阀、截止阀、罐阀和轨道球阀和轨道旋塞阀。该系列线性阀执行机构适用于大多数明杆阀门实现安全的开关及调节的自动化控制，SL系列直行程阀门气动执行机构严格按照质量标准制造，确保使用的可靠性和安全性，

　　气动执行器（直行程）：

　　主要包括气缸、活塞、活塞杆等部件。气缸为活塞的运动提供空间，活塞在压缩空气的作用下在气缸内做直线运动，通过活塞杆将动力传递给阀杆，带动阀瓣实现阀门的开启和关闭操作。

　　直行程阀门驱动装置包含以下特性：

　　The SL Series linear valve actuators incorporates the following features

　　1.弹簧杆螺母被锁定，以防止未经许可拆卸弹簧筒

　　Spring rod nut is locked to preventunauthorized disassembly of the spring cartridge

　　2.活塞杆退回位置及活塞杆伸出长度可调节，特殊要求的行程调节，请咨询工厂

　　Adjustable travel stop for the rod-retract position,piston bottoms out for the rod-extend position.Specific travel applications available,consult factory

　　3.邵氏70度的丁晴橡胶密封圈，可根据要求提供其它材料的密封圈

　　70 durometer Nitrile seals,other seal materials available upon request

　　4.所有产品标准结构带有活塞环、传动杆衬套

　　Piston wear band,drive rod bushing are standard for all models

　　5.气缸隔板和气缸端盖材料为碳钢

　　Cylinder plate and endcap material is carbon steel

　　6. 外部拉杆在超压情况发生时可以起到释放能量的作用，便于检查和维修

　　External pull rod can rise to release the energy in case of overpressure condition,easyto check and repair

　　7. 气缸板采用了气动分配槽，使得起始推力zui大化

　　Cylinder plate cylinder plate adopts pneumatic distribution channel,the initial thrust maximization

　　8. 可拆卸安装基座允许实地配套阀门

　　Removable mounting

　　附件

　　电磁阀：用于控制压缩空气的进入和排出，实现对气动执行器的动作控制。根据阀门的控制要求，可选择二位五通电磁阀（用于双作用气动执行器）等不同类型的电磁阀。

　　气源三联件：由过滤器、减压阀和油雾器组成。过滤器用于过滤压缩空气中的杂质和水分，保证进入气动执行器的空气的清洁度；减压阀用于调节压缩空气的压力，使其满足气动执行器的工作压力要求；油雾器则为气动执行器提供润滑，减少部件的磨损。

　　限位开关：用于反馈阀门的开关位置信号，以便操作人员在远程控制中心实时了解阀门的状态。

　　技术参数

　　阀体：WCB.CF8,CF3,CF8M.CF3M、Ti

　　阀座：PTFE,PPL、R-PTFE、PEEK、PCTFE、PFA

　　规格尺寸：法兰式DN15～DN200/焊接式DN15～DN100

　　公称压力：法兰16～40bar、焊接16～320bar

　　适用温度：-29～425℃
