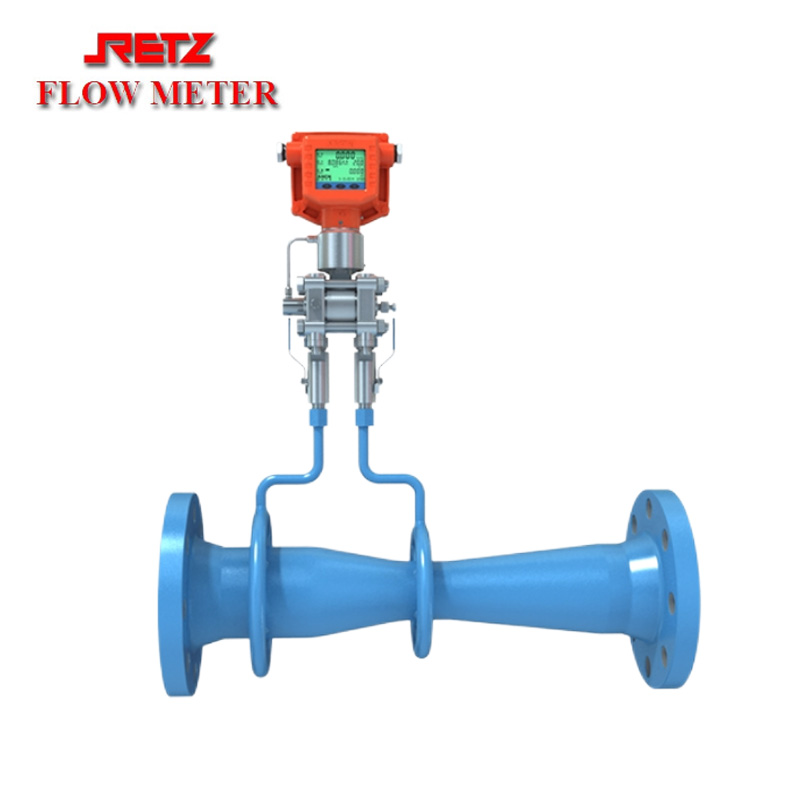

进口文丘里管流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

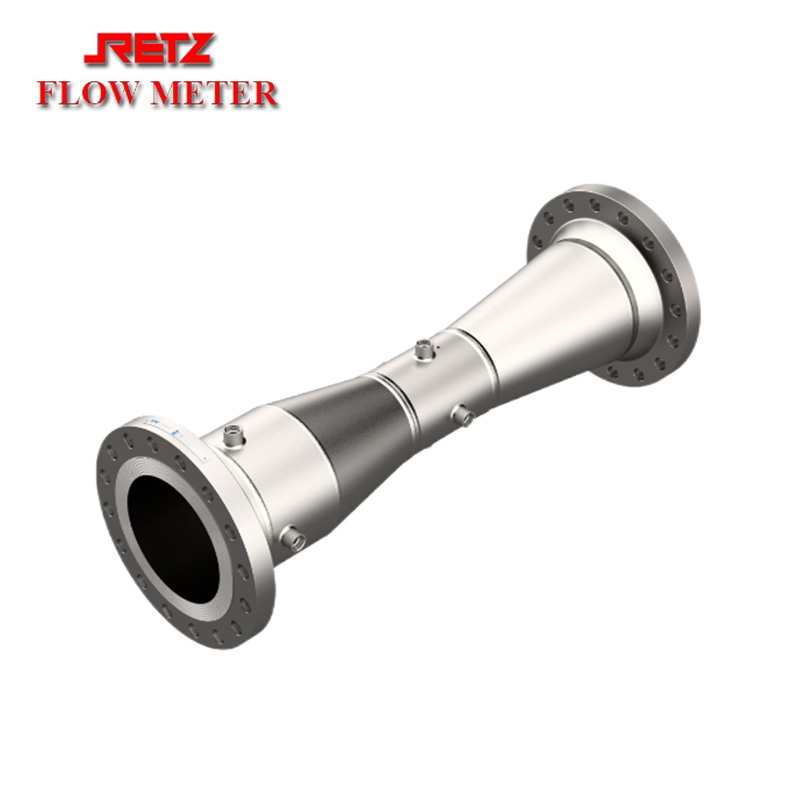

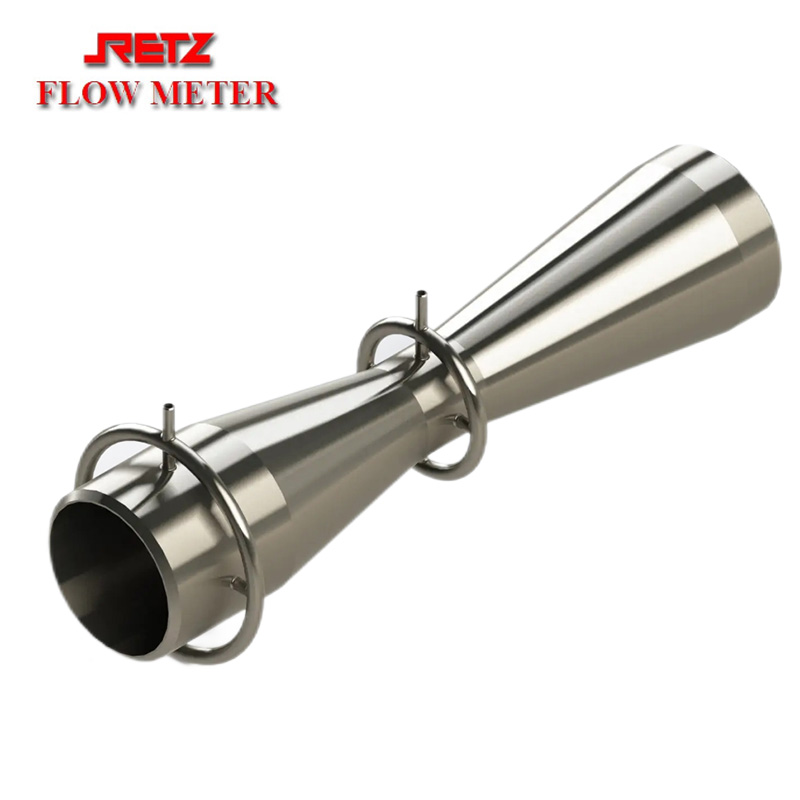

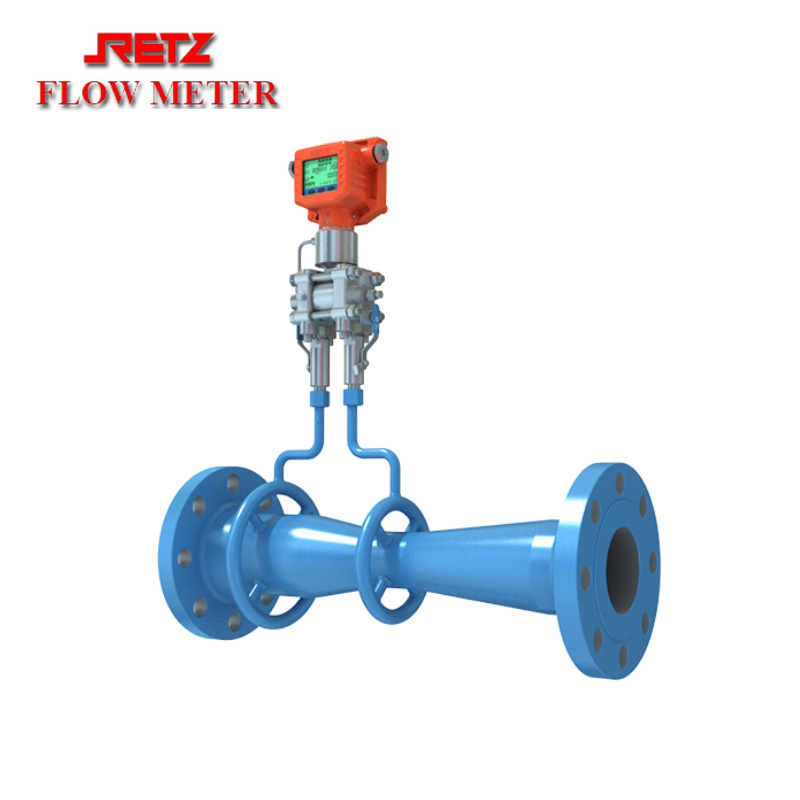

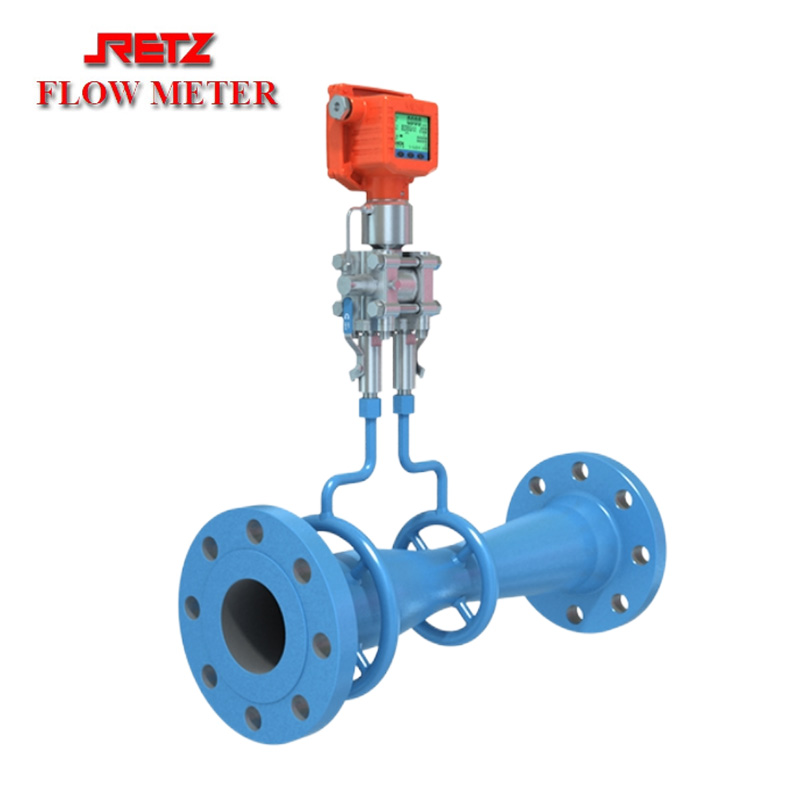

　　RETZ文丘里管流量计按其制造方法不同分为具有粗铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘里、具有粗焊铁板收缩段的标准文丘里。标准文丘里按国标GB/T2624-2006进行设计制造，按国标JJG640-94进行检定。通用文丘里系列流量传感器除了继承了标准文丘里管准确度高，重复性好，压损小，所需前直管道短等优点，还具备自身装置小，防堵的优点。可用于两向流，混相流，低流速、大管径，异形管道等复杂流量问题的测量。在标准节流装置中，它所要求的上、下游直管道最短、压力损失最小、性能稳定、维护方便。因其计算准确、能耗小，已广泛用于石油、化工、电力、冶金行业

　　产品特点Characteristic

　　●结构简单，耐用，性能稳定；

　　●计算准确、能耗小；

　　●可用于液体、气体、蒸汽及两相流等各种脏污介质；

　　●易安装，维护方便；

　　●测量范围宽，可根据用户使用条件和要求进行设计；

　　●安装方便，在测量管道上直接开孔将装置插入后固定即可；

　　●可适用于不规则形状的管道；

　　●可加装吹扫装置，使用过程中可直接清理；

　　●在标准节流装置中，它所要求的上、下游直管段最短，压力损失最小；

　　●经典文丘里管流量计是按国标GB/T2624设计制造，按国标JJG640检定的标准节流装置，无需标定。

　　在标准节流装置中，它所要求的上、下游直管段最短，压力损失最小

　　技术参数Technical Parameter

　　1、公称直径：50mm≤DN≤3000mm；

　　粗铸收缩段：100mm≤DN≤1600mm；

　　机械加工收缩段：20mm≤DN≤250mm；

　　粗焊铁板收缩段：100mm≤DN≤3000mm；

　　2、节流孔径比β：0.3≤β≤0.75；

　　粗铸收缩段：0.3≤β≤0.75；

　　机械加工收缩段：0.4≤β≤0.75；

　　粗焊铁板收缩段：0.4≤β≤0.7；

　　3、雷诺数范围：2×105≤ReD≤2×106；

　　粗铸收缩段：2×105≤ReD≤2×106；

　　机械加工收缩段：2×105≤ReD≤106；

　　粗焊铁板收缩段：2×105≤ReD≤2×106；

　　4、精度等级：0.5级、1级、1.5级、2级；

　　5、工作压力：公称压力：PN≤42Mpa；

　　6、介质温度：-50℃≤t≤500℃；

　　7、参照标准：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004；、

　　8、连接方式：法兰连接、焊接、螺纹。
