| 型号 |

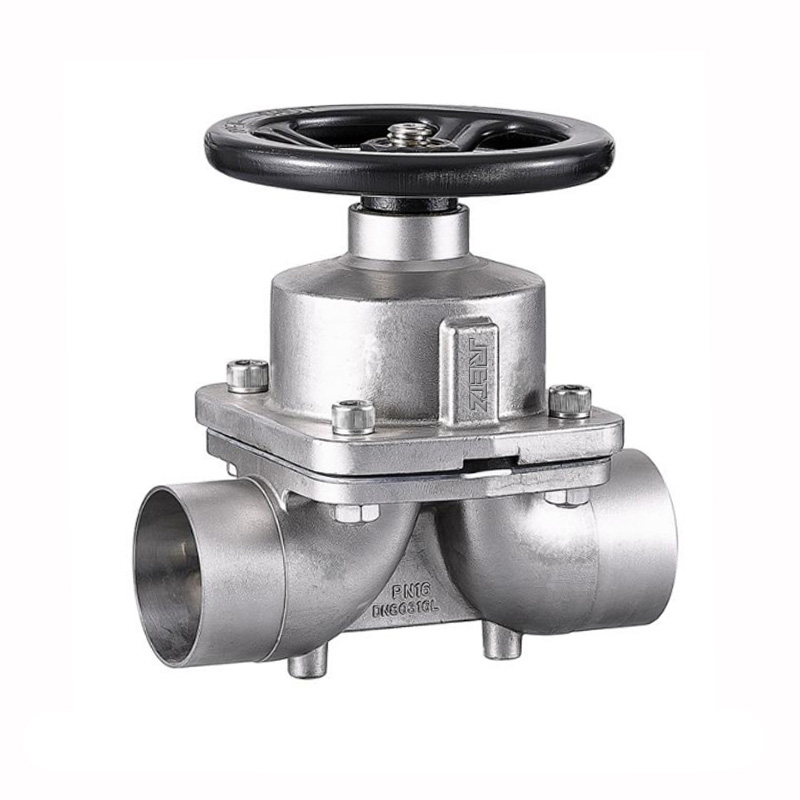

进口卫生级焊接隔膜阀 |
材质 |
不锈钢 |
| 连接形式 |
焊接 |
压力环境 |
常压 |
| 特殊功能 |
适用于流体控制和开/关的任务 |
适用介质 |
酸 碱 油 水 气体 液体 腐蚀性 |
| 外形 |
大型 |
流动方向 |
双向 |
| 工作温度 |
常温 |
产地 |
美国 |
| 厂家 |
RETZ |
|
RETZ/我们一直致力于流体控制领域的持续创新，始于2005……
工作原理
手动或气动操作，专门应用于制药工业中的卫生和无菌过程。该阀门非常适用于流体控制和开/关的任务。膜 片提供阀体密封和阀座密封。里面没有路径通到外部环境，所以该隔膜阀适用于无菌过程。当阀门关闭时，支撑膜片的压力垫朝阀体上的密封面移动。当压力板移动 时，膜片弯曲，被迫推向阀体中心的阀座区域，因此关闭了通向阀体的流体路径。阀体和压力板的相互关系，防止了膜片的挤压。该阀门可以手动也可以气动操作， 也可以通过控制器和电磁阀控制。
应用：
焊接直通隔膜阀是一款卫生级隔膜阀系列，广泛适用于卫生级的酿酒、生物制药、乳制品以及饮料等食品工业以及无菌工况的制药领域，实现对管道流体的控制盒开开/关任务。有各种标准的隔膜阀系列可向客户提供，即用于DIN标准系列，3A标准系列，SMS标准系列，ISO/IDF标准系列，BS/RJT标准系列，ASME/BPE等标准系列。
产品特点：
1、弹性密封的开闭件，阀体密封堰槽采用弧形设计结构，确保没有内漏；
2、流线型的流道，使得阻力减小；
3、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
4、隔膜可更换，维护费用低
5、目测式位置显示开关状态
6、多种表面抛光技术，无死角，在正常位置下无残留。
7、结构紧凑，适用与狭小的空间。
8、膜片符合FDA及UPS等权威机构对药品和食品行业规定的安全标准。
技术参数：
规格SIZE:1/2 "-4"，DN15-DN100
标准BPE：3A DIN ISO IDF
温度Max temperature：-20到150℃(取决于密封材质)(不锈钢执行器)
压力Max pressure：10bar（145 PSI）
阀体材质material quality：SS304/316L
膜片材料：EPDM+PTFE(双层)/EPDM/Silicon/FPM(Viton)
连接方式Connection method：焊接

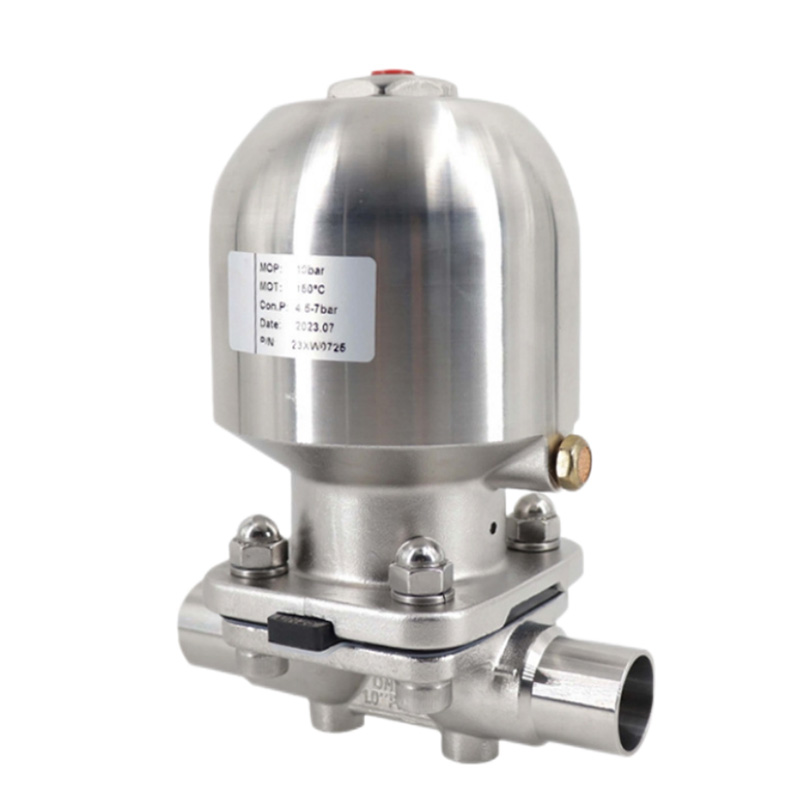

操作方式operating mode：手动和气动Manual and pneumatic
