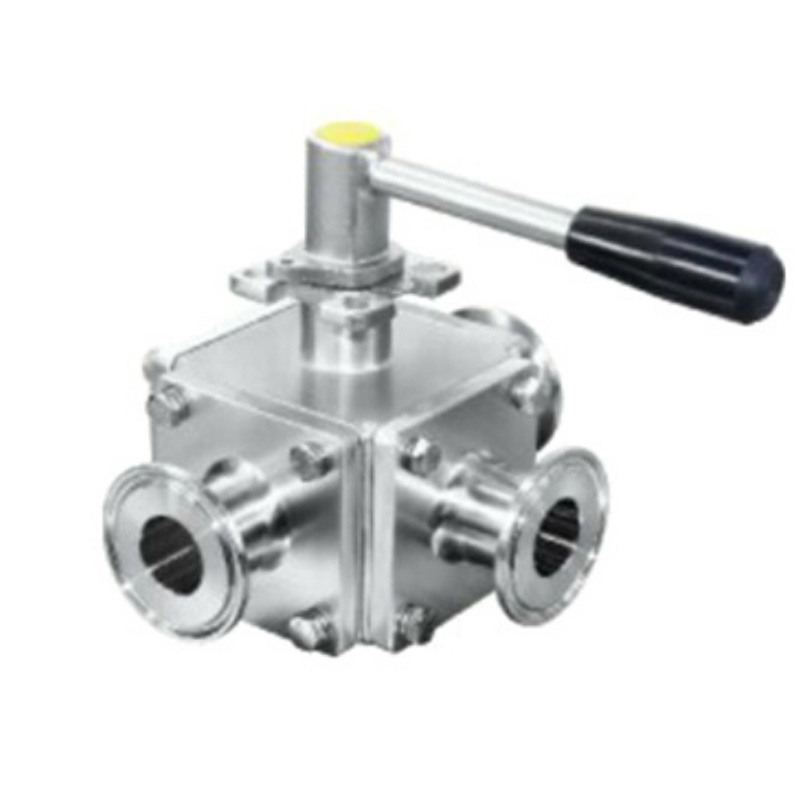

进口卫生级方型三通球阀

　　RETZ/我们一直致力于流体控制和测控领域的持续创新，始于2005……

　　三通无滞留球阀卫生洁净设计，在食品加工、饮料、果汁、酿酒、生物制药等领域有着广泛的应用。三通球阀，具有非常灵活的组合，例如，L型和T型可在现场更换，进出口方向可任意组合变化都保证零死角、零滞留

　　The sanitary and clean design of the three way non retention ball valve has a wide range of applications in food processing, beverages, fruit juice, brewing, biopharmaceutical and other fields. Three way ball valve with very flexible combination, for example, L-shaped and T-shaped can be replaced on site, and the inlet and outlet directions can be arbitrarily combined to ensure zero dead angle and zero stagnation

　　进口无滞留三通球阀-T型球芯工作原理Non retention three-way ball valve-T type ball core

　　假设A为进口，B、C为出口，

　　1.起始：A、B、C相通。

　　2.逆时针旋转90°:A、B相通，C不通。

　　3.逆时针旋转180°:B、C相通，A不通。

　　4.逆时针旋转270°:A、C相通，B不通。

　　注意：逆时针旋转360°:A、B、C相通

　　进口无滞留三通球阀-L型球芯工作原理Non retention three-way ball valve-L type ball core

　　假设A为进口，B、C为出口，

　　1.起始：A、B、C都不相通。

　　2.逆时针旋转90°:A、C相通，B不通

　　3.逆时针旋转180°:A、B相通，C不通

　　4.逆时针旋转270°:A、C、B都不相通

　　注意：逆时针旋转360°:A、B、C都不相通

　　选型参数

　　规格：1"-4",DN25-DN100

　　材质：1.4301/304,316L/1.4404

　　垫圈：PTFE,TFM(FDA 177.1550)

　　温度：-20℃到150℃(标准)、-30℃到200℃(选项)

　　压力范围：10-30bar(取决于密封材质和温度)

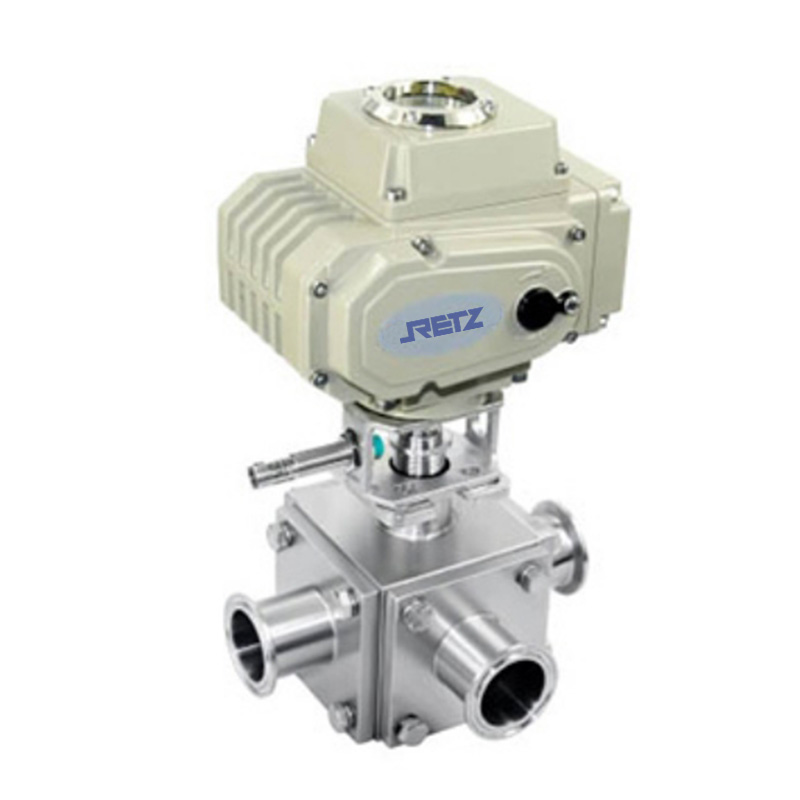

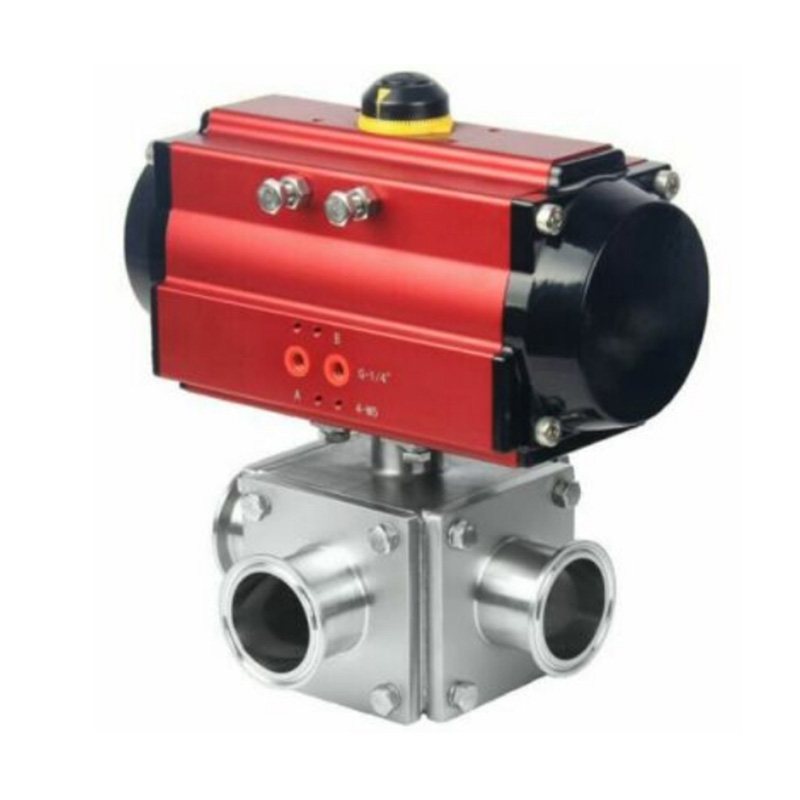

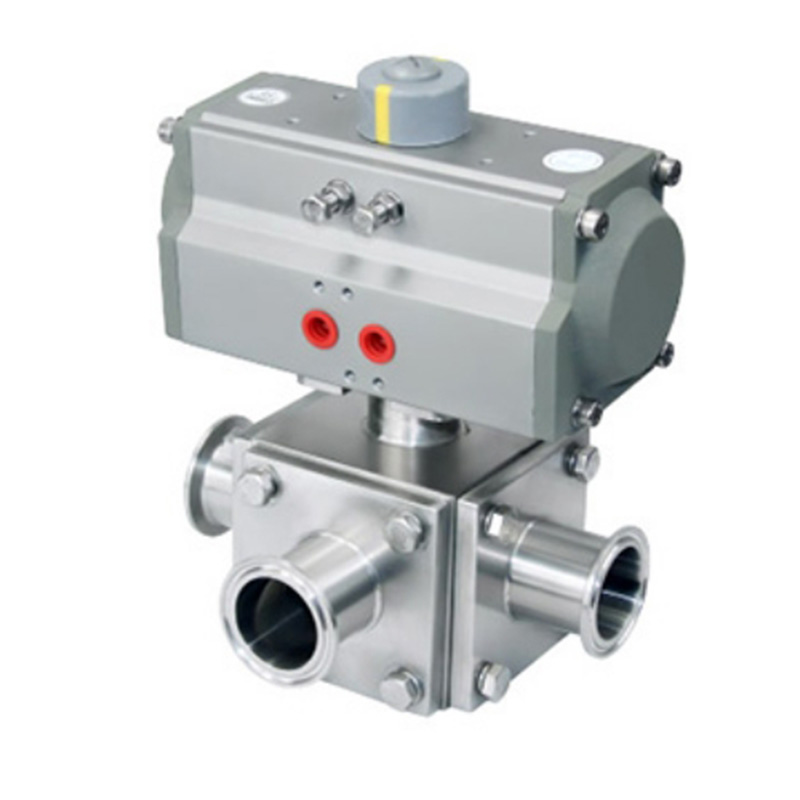

　　操作方式：手动、气动、电动

　　表面处理：内表面Ra0.6μm，外部喷砂

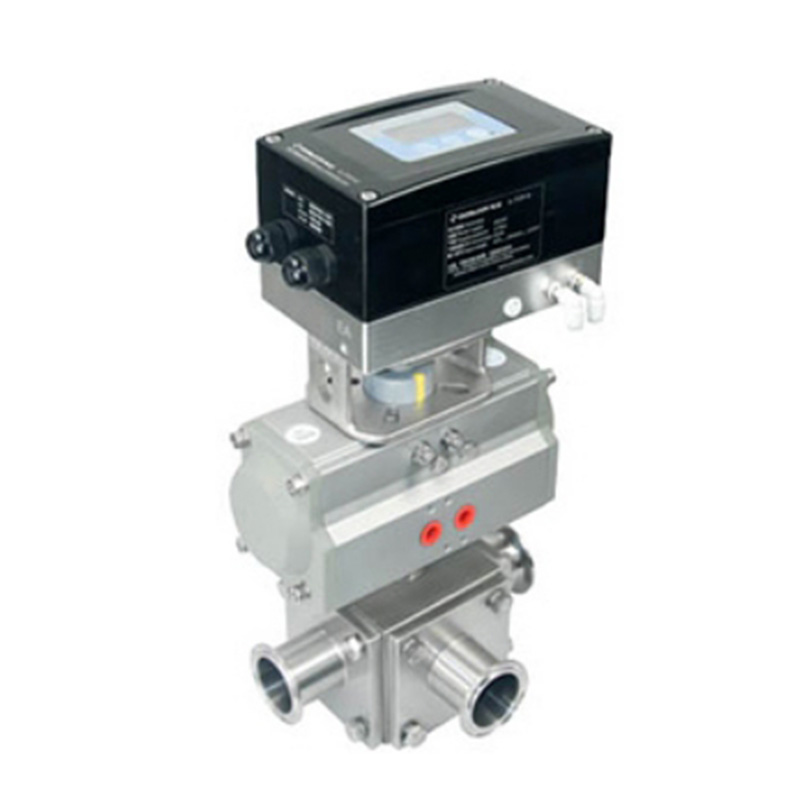

　　自控配置：过程控制器/阀门，0/4....20mA,0 5/10V(详见控制器目录)(选项)

　　阀门顶部控制单元，AS-Ⅰ总线通讯，接线端子连接(选项)

　　位置传感器PNP NPN(选项)

　　RETZ的卫生级球阀可以满足卫生洁净、制药、化妆品、酿酒、食品饮料、乳制品、化工等领域工控系统的截断、调节。

　　产品涵盖了：进口气动卫生级球阀、电动卫生级球阀、智能调节气动卫生级球阀、智能调节电动卫生级球阀、卫生级蝶式球阀、卫生级V型球阀、卫生级无滞留球阀、卫生级三通无滞留球阀、卫生级四通无滞留球阀、卫生级法兰球阀、卫生级卡箍接球阀、卫生级内螺纹球阀、卫生级外螺纹球阀、卫生级对焊球阀、卫生级无菌法兰球阀
