| 型号 |

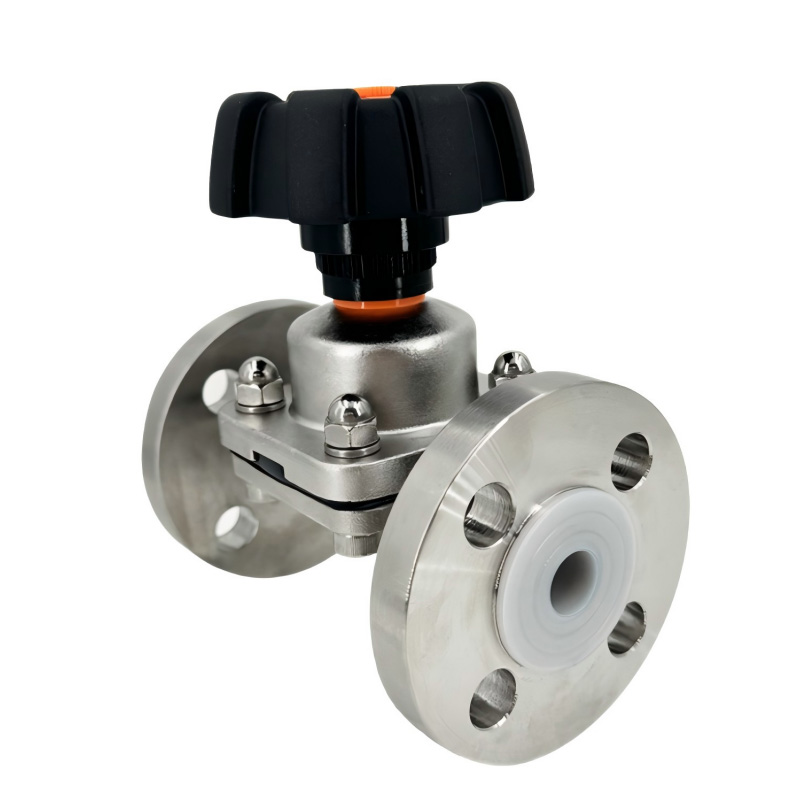

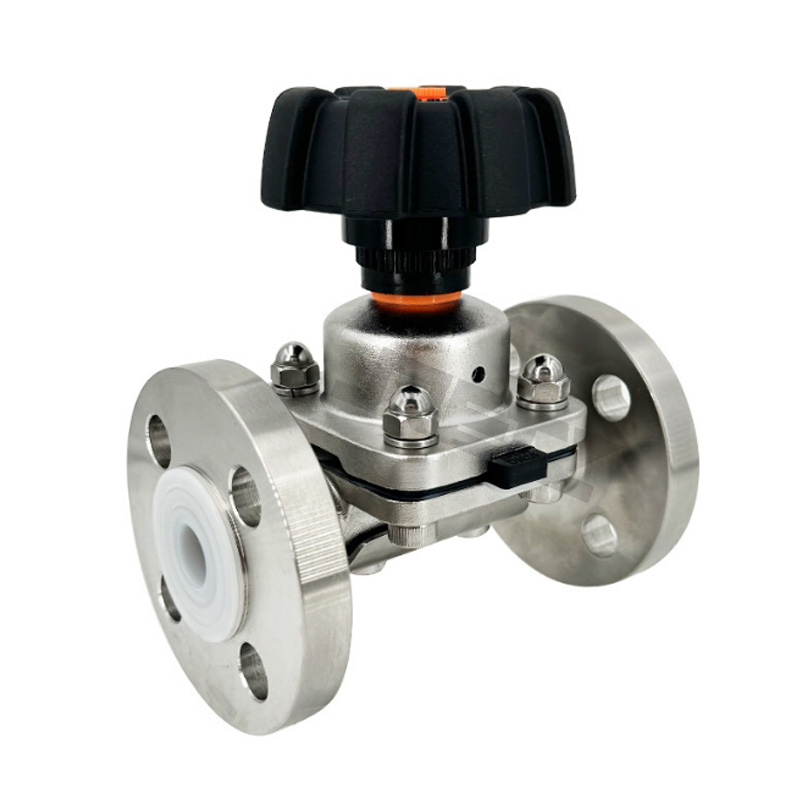

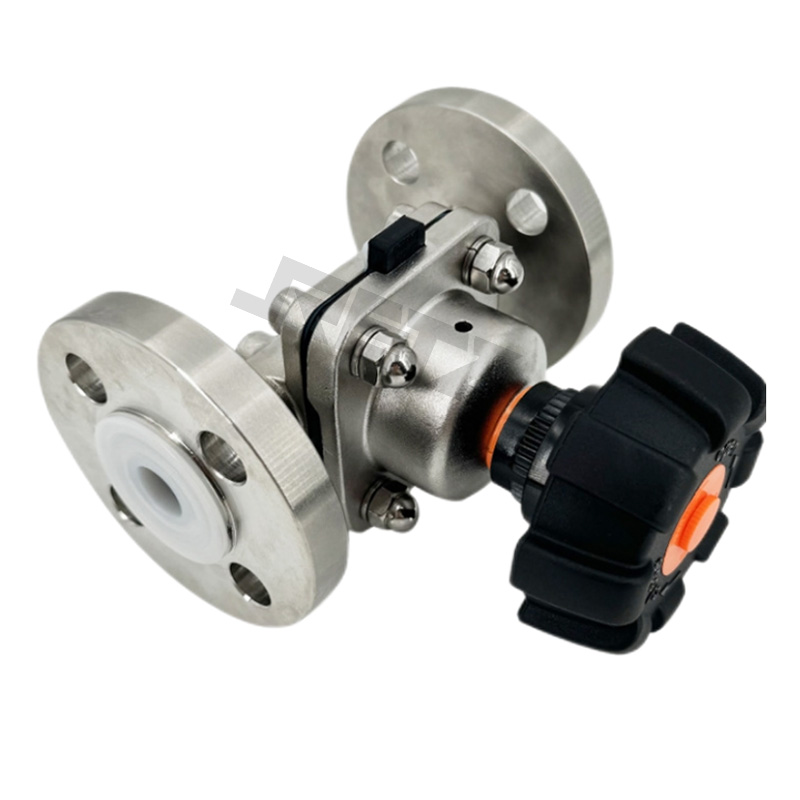

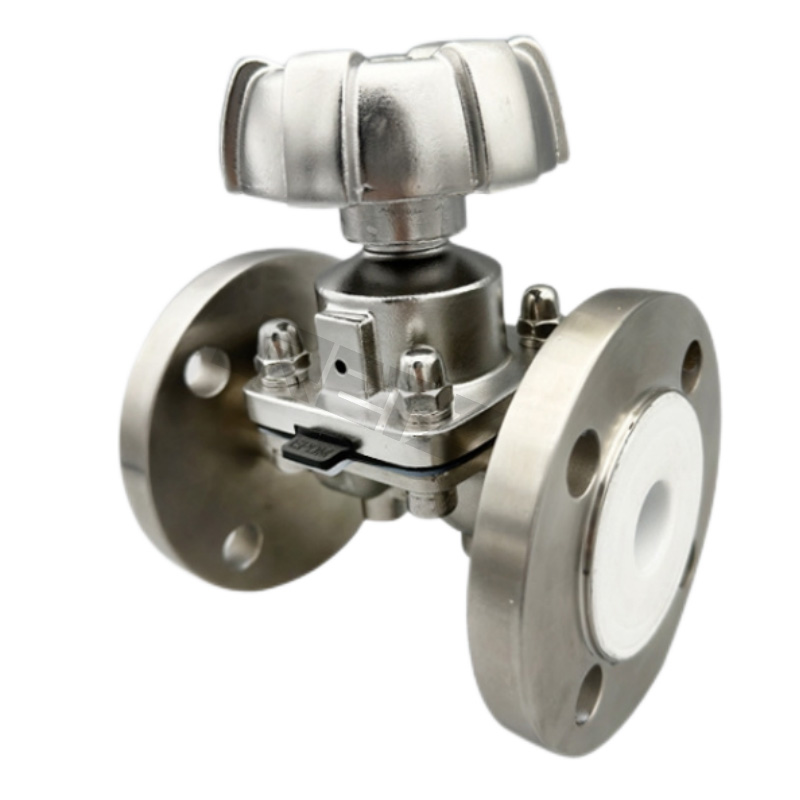

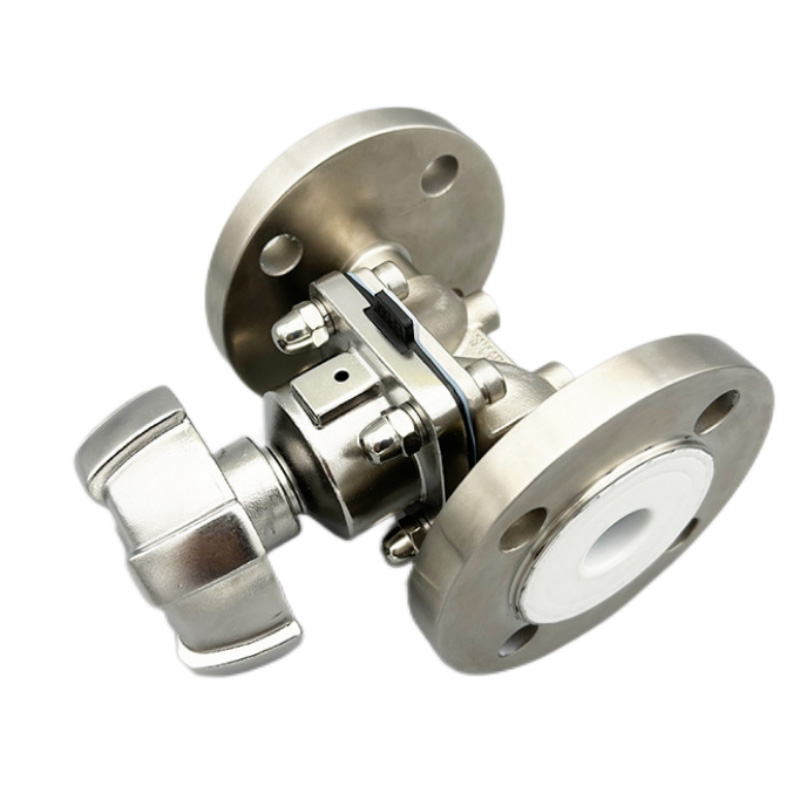

进口卫生级衬氟隔膜阀 |
材质 |
衬氟 |
| 连接形式 |
法兰 |
压力环境 |
常压 |
| 特殊功能 |
可输送的化学腐蚀性流体、可耐高温、耐真空 |
适用介质 |
熔融碱金属和元素氟 |
| 外形 |
大型 |
流动方向 |
双向 |
| 工作温度 |
高温 |
产地 |
美国 |
| 厂家 |
RETZ |
|
RETZ/我们一直致力于流体控制领域的持续创新，始于2005……
工作原理：
隔膜阀常规状态下为封闭状态，此时膜片津贴阀体的内腔，关闭着管道流体通向路径。当隔膜阀需要需要开启任务时，通过手动旋转手轮或驱动气动控制执行装置来带动阀杆向上运动，球形膜片随之向上弯曲，从而阀门形成导通状态，则可实现开启的目的。其中膜片把下部阀体内腔和上部阀盖内腔隔开，使位于膜片上部的阀杆、阀芯等零件不受介质的腐蚀，省去了填料密封结构，而且不会产生介质泄露。
特点：
1.可输送的化学腐蚀性流体、可耐高温、耐真空、机械强度较高，化学稳定性及介电性能优良。
2、采用PFA或者PTFE衬里层的球阀，具有较高的化学稳定性，可以适用除“熔融碱金属和元素氟"，以外其他任何强腐蚀性介质。
3、结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之环形PTFE填料组合，使衬氟球阀达到零泄漏。
4．流体阻力小，其阻力系数与同长度的管段相等。
5.优化的阀体设计，不会形成滞留现象
技术参数
规格SIZE:1/2 "-4"，DN15-DN100
标准BPE：3A DIN ISO IDF
介质温度Max temperature：-20到150℃(取决于密封材质)(不锈钢执行器)
公称压力Max pressure：10bar（145 PSI）
阀体材质material quality：SS304/316L
膜片材料：EPDM+PTFE(双层)/EPDM/Silicon/FPM(Viton)
连接方式Connection method：法兰flange
操作方式operating mode：手动和气动Manual and pneumatic
衬里材料: PFA、PTFE
