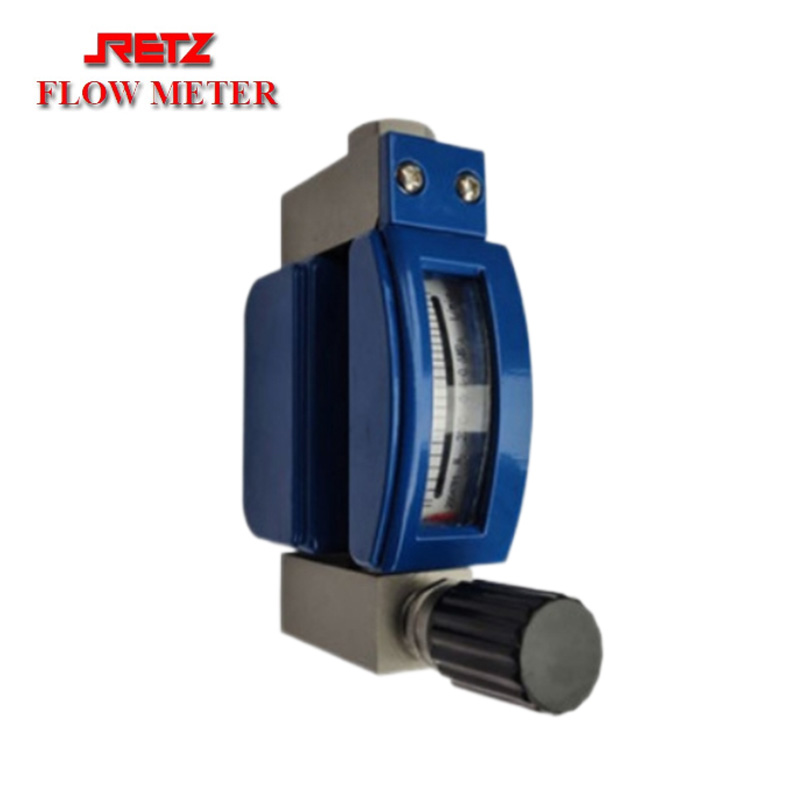

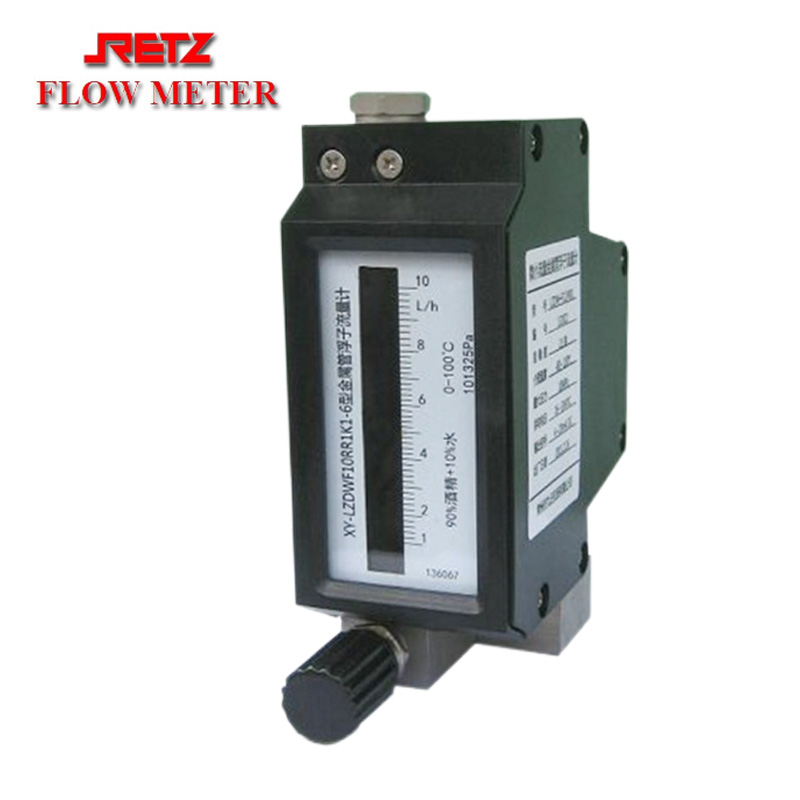

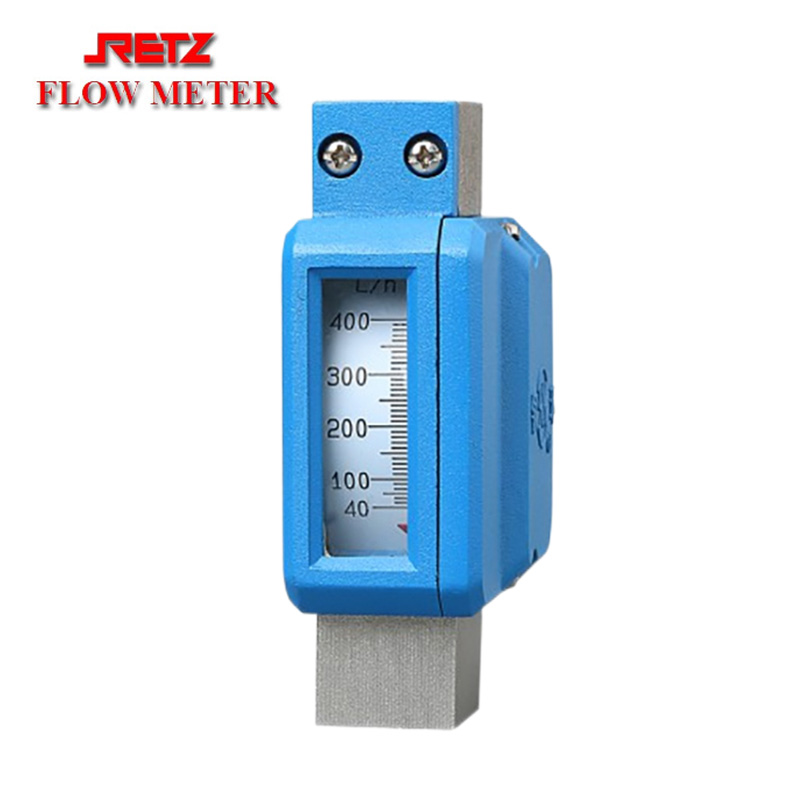

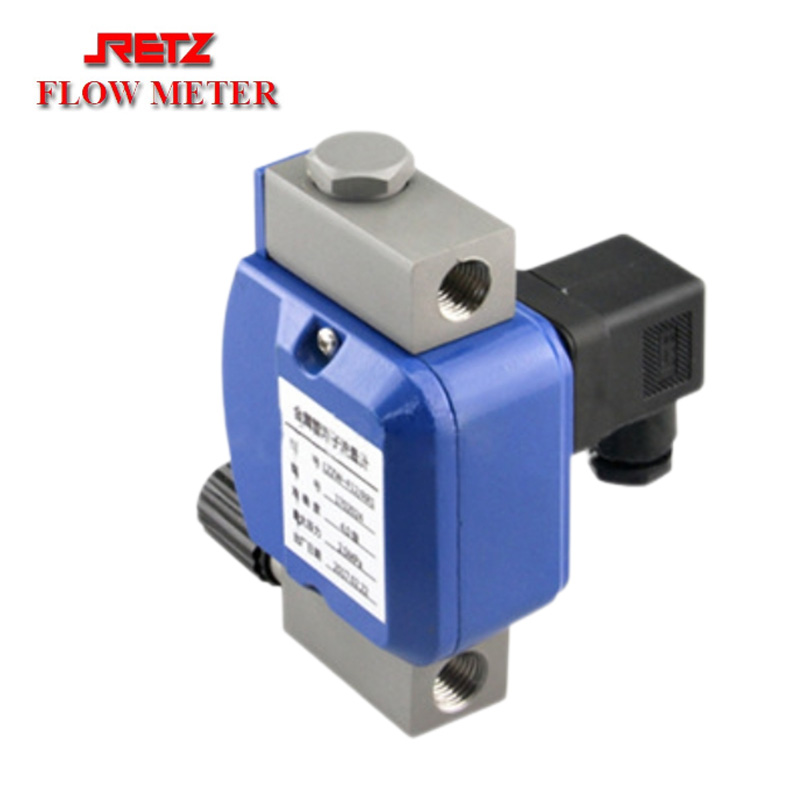

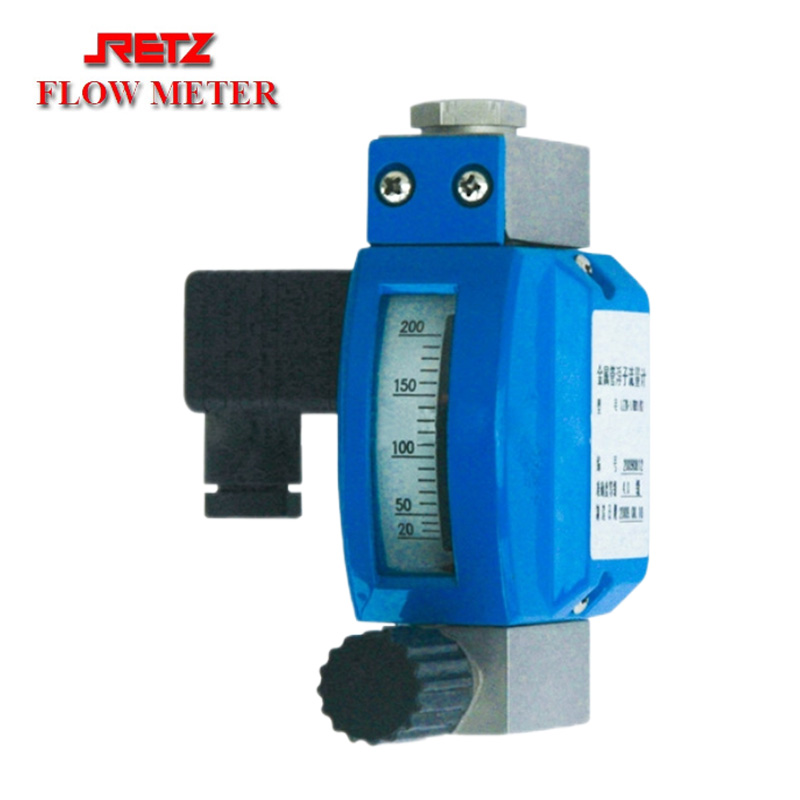

进口微型金属浮子流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

　　RETZ微小流量金属管浮子式流量测量仪表，可测量液体、气体或蒸汽，该仪表采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），广泛应用于石油、化工、化纤、钢铁、食品、轻工、制药等行业的微小流量测量和过程控制

　　工作原理Working principle

　　金属管浮子流量计为变面积式流量计，即在流量计的垂直测量管中，当流体向上流经管子时，浮子向上移动，在某一位置浮子所受的升力与浮子重力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一定。

　　环隙面积与浮子的上升高度成正比例，即浮子的某一高度代表流量的大小。浮子上下移动时，以磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，在刻度盘上指示流量，电远传型是在指针现场指示流量的同时再通过角位移传感器或电变送电路，把流量值准确地转换成4-20mA的标准信号。

　　产品特点Characteristic

　　1.全金属结构，坚固稳定。

　　2.短行程、小型结构设计。

　　3.低压力损失设计。

　　4.新型磁耦合结构设计确保传输信号更加稳定。

　　5.根据用户要求可以加装磁过滤器。

　　6.可带保温或伴热夹套。

　　7.用于各行业的气体和液体测量，测量部分可采用不同的材质来适应不同的介质条件。

　　8.适合于恶劣环境和腐蚀严重的介质， 具有良好的抗热性和耐压性。

　　9.智能型双行液晶显示，可选现场瞬 时/累计流量显示，可带背光。

　　10.可选二线制、电池、交流供电方式。

　　11.带有数据恢复、数据备份及掉电 保护功能。

　　技术参数Technical Parameter

　　测量范围：水:20℃(6L/h-100L/h)/空气：20℃ (101325pa,50L/h-3400L/h)

　　范围度：10:1或5:1

　　准确度：4%Fs

　　压力：2.5Mpa（根据需要可增加）

　　介质温度：-40℃~150℃

　　环境温度：-25℃~65℃

　　连接尺寸：1/4NPT内螺纹或卡套连接Φ8配管（Φ6）

　　材质：基座：不锈钢

　　指示器外壳：铸铝、注塑

　　锥体浮子：不锈钢

　　公称通径：(mm)15~100GB/T9119法兰、HG20592-20635法兰、ANSI法兰

　　卫生型连接：DN15~DN100

　　保温夹套法兰：DN15(标准型):其他特殊类型可定制

　　防护等级：IP65

　　防爆(本安)：ExiaⅡCT2-T6(只限M9指示器)、隔 爆：ExdⅡBT1-T6(只限M8指示器)

　　介质温度：LZZ就地指示-40℃~+350℃(就地指示)、LZD电远传-40℃~+80℃(普通型/衬PTFE)、-80℃~+300℃(高温型)

　　环境温度：-25℃～+55℃

　　粘 度：DN15:≤5mPa.s:DN25~DN100:≤250mPa.s

　　供电电源：

　　标准型：24VDC,二线制4~20mA(18VDC~30VDC)、交流型：85~265VAC,50Hz、电池型：3.6V,7.5AH锂电池

　　测量范围(100%点值)：

　　水(20℃)(25~100,000)L/h、空气(101325Pa,20℃(0.7~1000)m3/h

　　量程比1:10

　　精度等级：1.5、2.5

　　测量管：锥形测量管

　　刻度盘分布：依据流量单位划分

　　液晶显示：瞬时流量显示：0~50000、累计流量显示：8位(可带小数点)

　　报警输出：上、下限瞬时流量报警、集电极开路输出(100mA,30VDC内部阻抗100Ω)、继电器输出(触点容量1A,30VDC或0.25A,250VAC或0.5A,125VAC)

　　电缆接口：M16X1.5;M20X1.5、隔爆型：1/2NPT内螺纹
