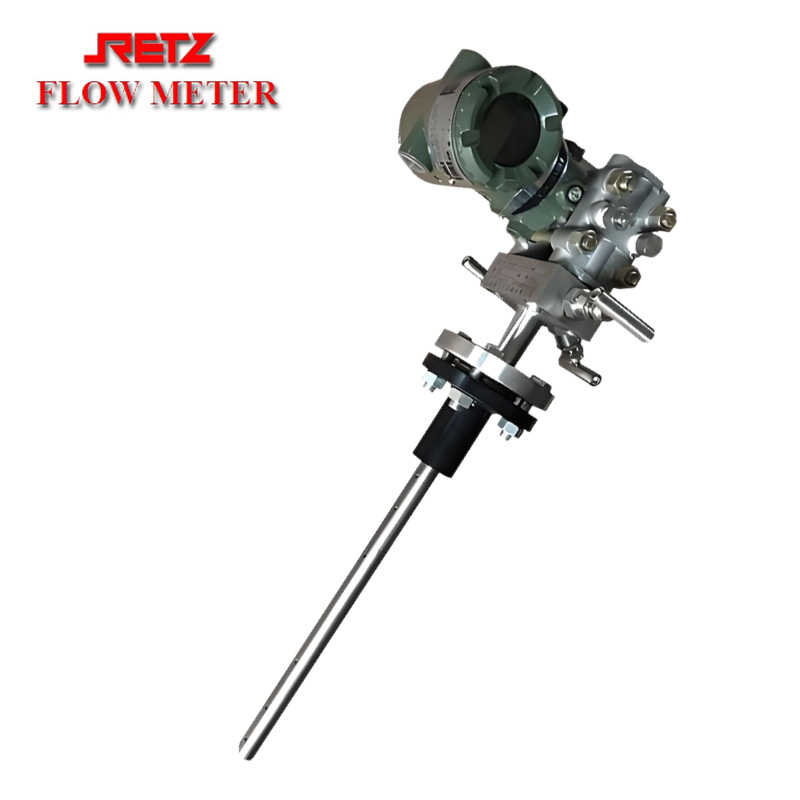

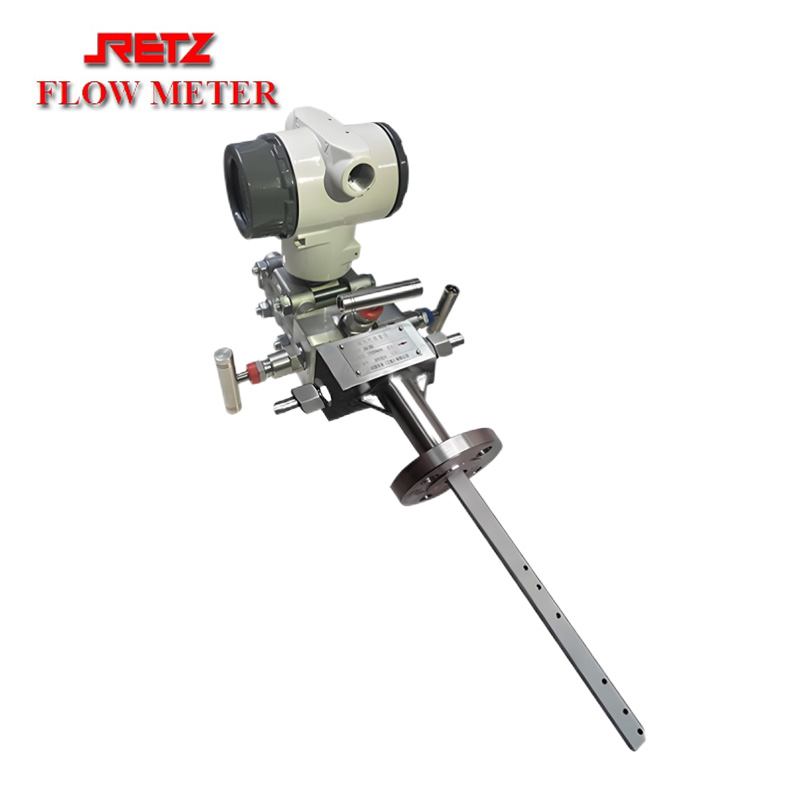

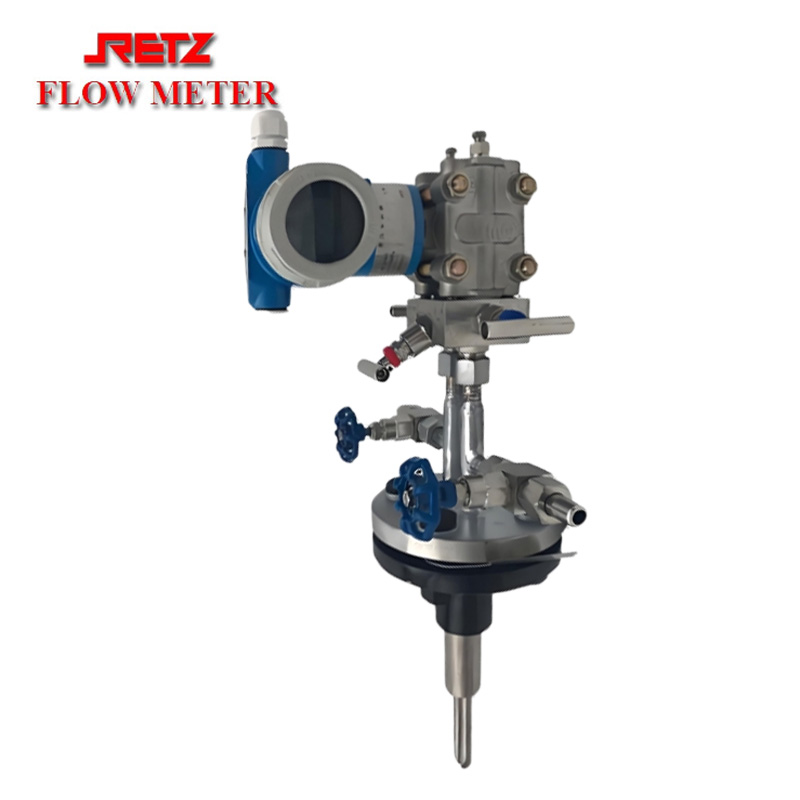

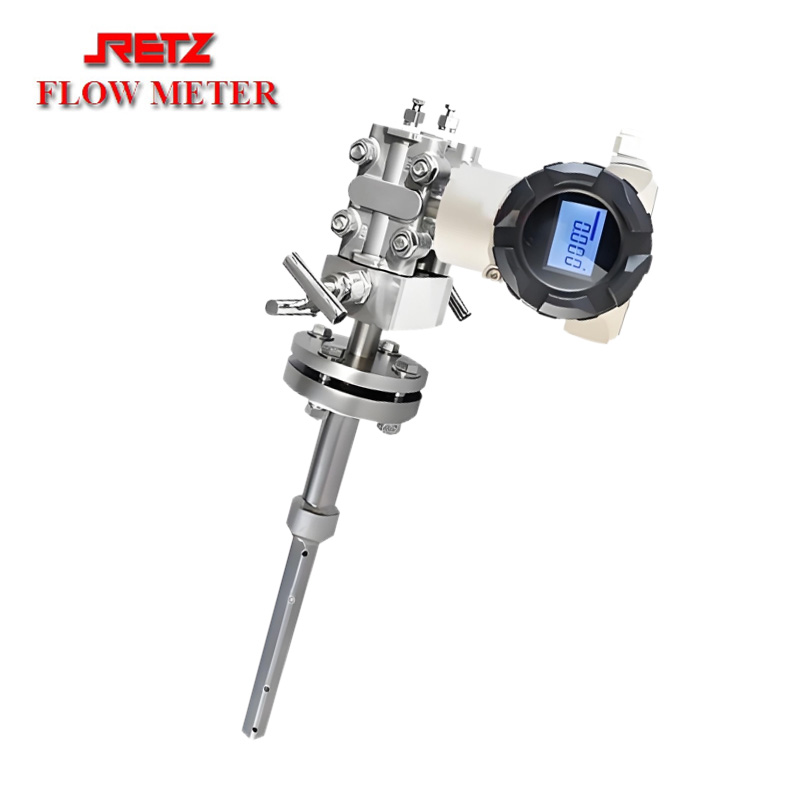

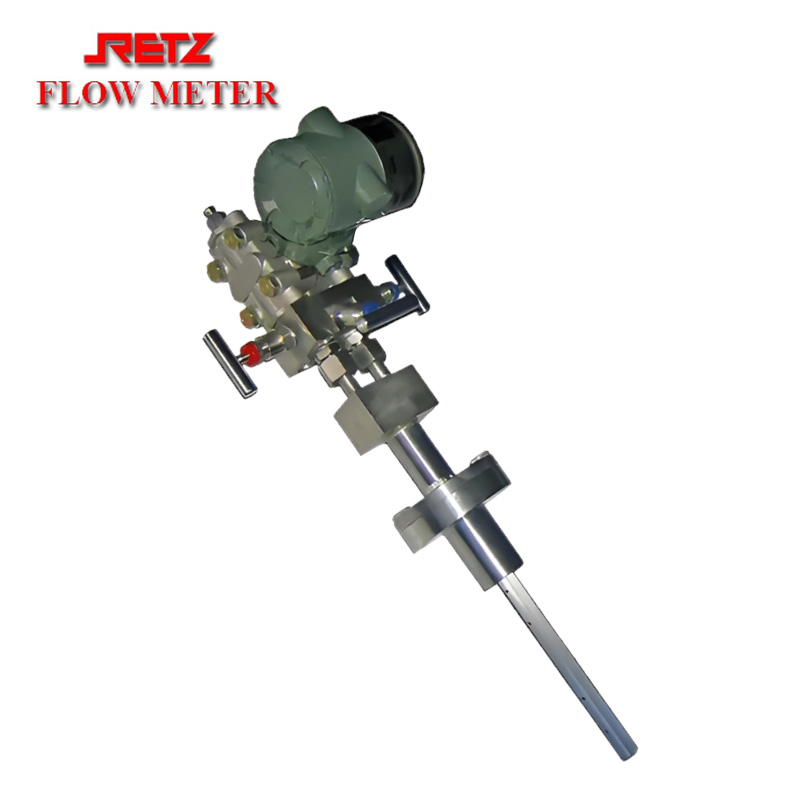

进口威力巴流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

　　RETZ威力巴流量计采用先进的非易失性存贮器，电路可靠性更高，有效地保护设置和测量参数。

　　用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，其精度达到± 1.0%，重复性达± 0.1%。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号

　　工作原理Working principle

　　笛形匀速管与孔板的差压式流量传感器一样都遵循伯努利方程。它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。

　　一般管道中的流速分布是不均匀的。如果是充分发展的流体，其速度分布为指数规律。为了准确计量，将整个圆截面分成四个单元面积相等的两个半圆及两个半环。阿牛巴流量计的检测杆是由一根中空的金属管组成，布置在垂直于流向的工艺管道中，迎流面钻两对总压孔，分别处于各单元面积的中央，它们分别反映了各单元面积的流速大小。由于各总压孔是相通的，传至检测杆中的各点总压值平均后，由总压引出管经高压接头，送到变送器的正压室。

　　当笛型匀速管正确安装在有足够长度直管段的工艺管道上时，流量截面上应没有旋涡，整个截面的静压可认为是常数。在检测杆的背面中间设有检测孔，代表了整个截面的静压。经静压引出管由低压接头引至变送器的负压室，正、负压室测得的差压的平方与流量截面的平均流速成正比，从而获得差压与流量成正比的关系。

　　产品特点Characteristic

　　1、探头取压孔本质防堵

　　2、 测量信号稳定、波动小

　　4、压损低：笛形匀速管的压力损失仅占差压的2~15%,而一般孔板的损失却要占差压的40~80%。随着管径的增大，阿牛巴压损可忽略不计，大大节省了动能成本

　　5、测量精度高、稳定性好：准确度可达1.5%,稳定度可达±0.2%,并且长期稳定

　　6、量程比宽：量程比宽度达10:1/

　　7、适用性广：可用于液体、气体和蒸汽流量等各种介质流量测量

　　8、有利于管道布局：笛形匀速管不仅适用于圆形管道，也适用于矩形管道。匀速管上下游直管段的长度要求比孔板低得多，给管道的布局设计带来了很大的灵活性，节省了费用

　　9、安装和维护更加简便：笛形匀速管重量轻，安装拆卸方便，无需起重工具，可以在被测管道不断流、不停车的情况下进行安装或拆卸

　　结构形式

　　均速管是检测杆、取压口和导杆组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量

　　技术参数Technical Parameter

　　1、量程比10:1

　　2、通用管径：100mm~3000mm

　　3、测量精度：±1.5%

　　4、重复精度：±0.2%

　　5、工作压力：0~25Mpa

　　6、工作温度：-20℃~500℃

　　7、适用介质：空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽等。满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0厘泊的液体
