| 型号 |

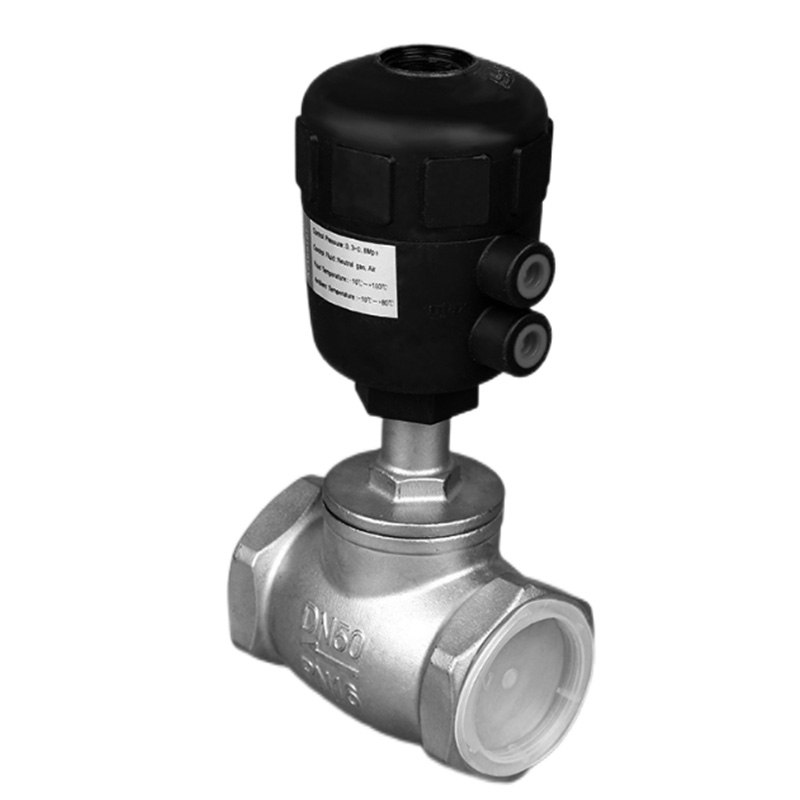

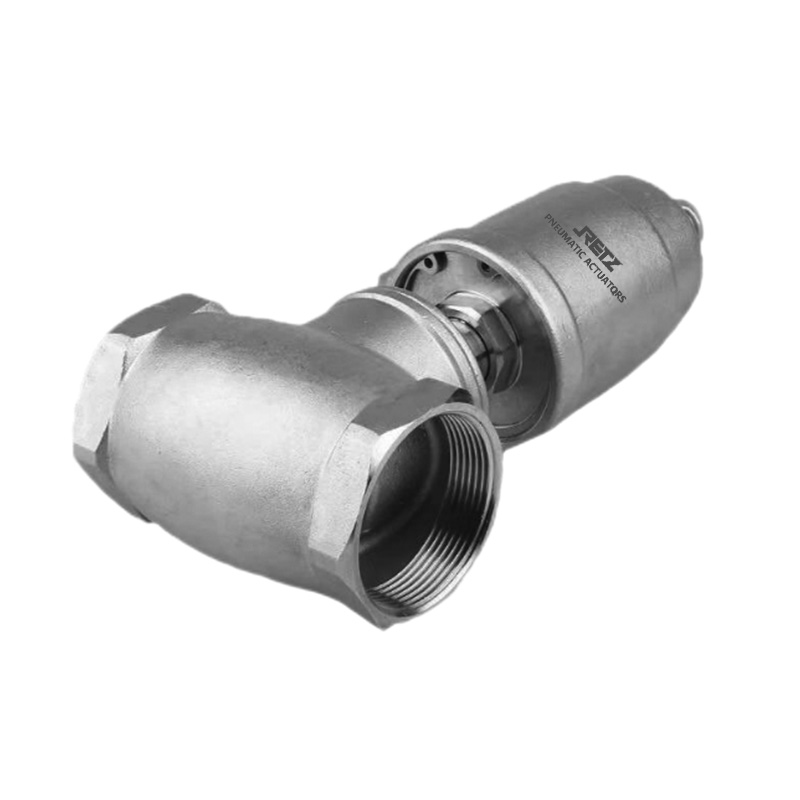

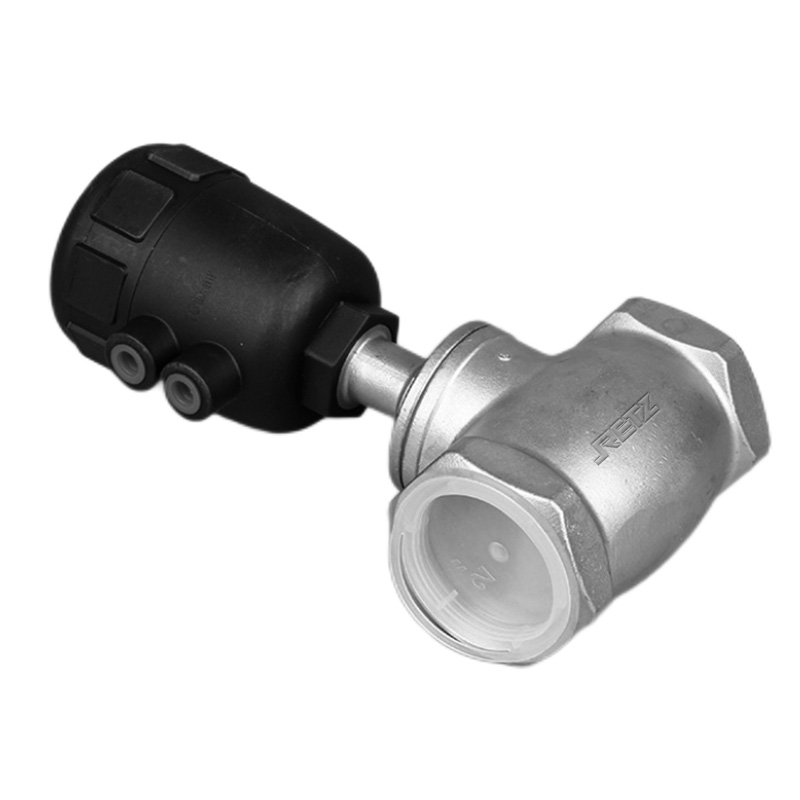

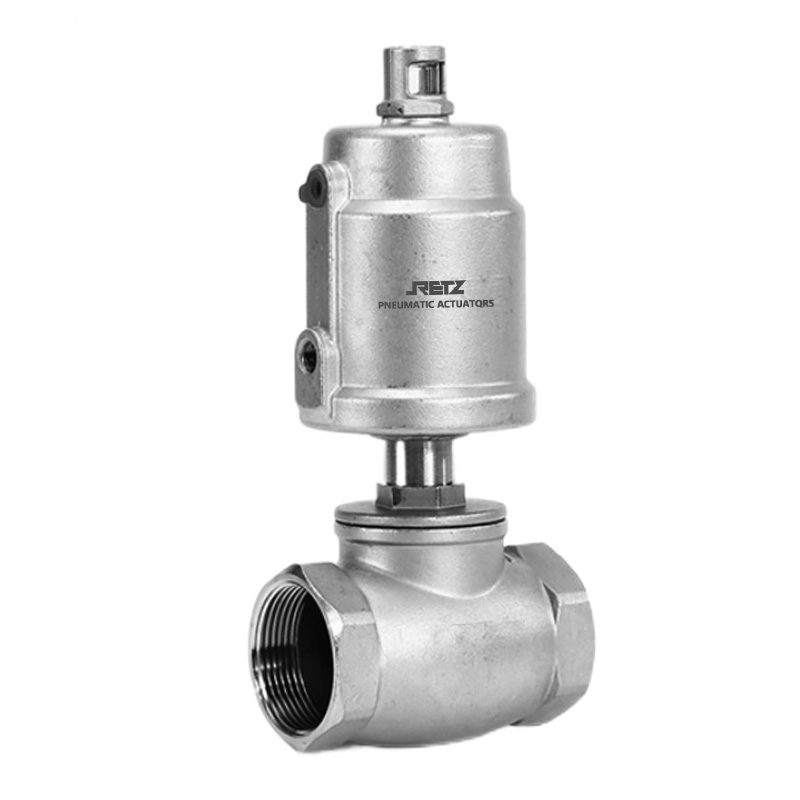

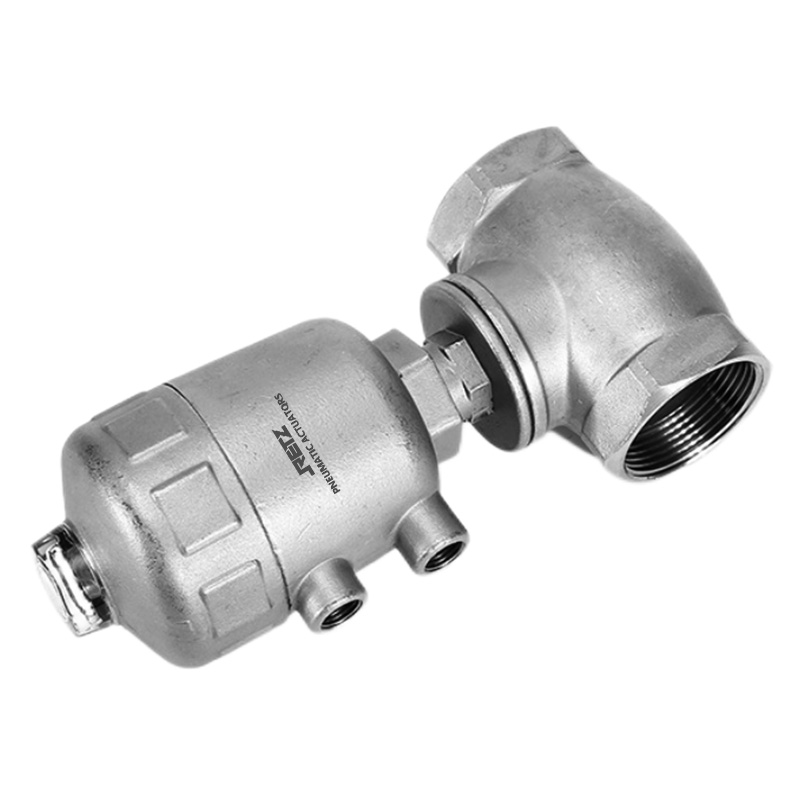

进口丝口气动不锈钢截止阀 |
材质 |
不锈钢 |
| 驱动方式 |
气动 |
压力环境 |
常压 |
| 工作温度区间 |
-10 +180 ℃ |
特殊功能 |
流量调节和开关控制 |
| 零部件及配件 |
阀门 |
外形 |
大型 |
| 流动方向 |
双向 |
工作温度 |
常温 |
| 公称通径 |
15-50 |
产地 |
美国 |
| 3C阀门类别 |
工业 |
零部件及配件 |
阀体 |
| 类型(通道位置) |
直动式 |
是否跨境货源 |
是 |
| 厂家 |
RETZ |
|
RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……
产品简介/PRODUCT INTRODUC
一、结构与组成部分
丝口气动不锈钢截止阀主要由阀体、阀瓣、阀杆、阀座、腰鼓、气动执行机构等组成。其中，阀体是一个封闭的强壁管体，阀瓣是阀体上的移动部件，通过阀杆与气动执行机构相连接，通过气动执行机构的动作控制阀瓣的开闭。阀杆与阀瓣之间通过密封装置连接，确保阀门的密封性能。
二、工作原理
1.初始状态：当气动腰鼓阀处于初始状态时，气动执行机构处于关闭状态，阀瓣处于关闭状态。
2.开启动作：当需要开启气动腰鼓阀时，通过控制气源将气体推送至气动执行机构的气室，推动活塞向前移动。活塞推动阀杆向前移动，进而带动阀瓣与阀座分离，实现气动腰鼓阀的开启动作。
3.关闭动作：当需要关闭气动腰鼓阀时，控制气源停止向气动执行机构供气。此时，气动执行机构内的气体经过排气阀放出，使得气动执行机构内的气压下降。活塞受到弹簧力的作用向后移动，带动阀杆和阀瓣与阀座重新接触，实现气动腰鼓阀的闭合动作。
4.气动控制：气动腰鼓阀的开闭动作是通过气动执行机构的压力控制完成的。当需要开启阀门时，控制气源供气，将气动执行机构的气室内增加压力，从而推动阀瓣与阀座分离；当需要关闭阀门时，控制气源停止供气，气动执行机构内的气压下降，使得阀瓣与阀座重新接触。
三、优点与应用
1.具有结构简单、操作灵活、动作迅速等优点，可适应高流量和高压力的工况。
2.由于其采用气动控制方式，能够远距离传递气信号，从而可以实现自动化程度高、远程控制等特点。
3.通常采用双作用气动执行机构，能够实现双向的开闭动作，适用于需要反复开闭的场合。
技术参数
压力范围：0-1.6mpa
介质温度：-10℃~+180℃
环境温度：-10℃~+60℃
阀体材料：不锈钢
密封材料：聚四
执行机构外壳：聚酰按、不锈钢
气动腰鼓阀在生活中的应用：
控制气体：中性气体，空气
控制液体：自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等
