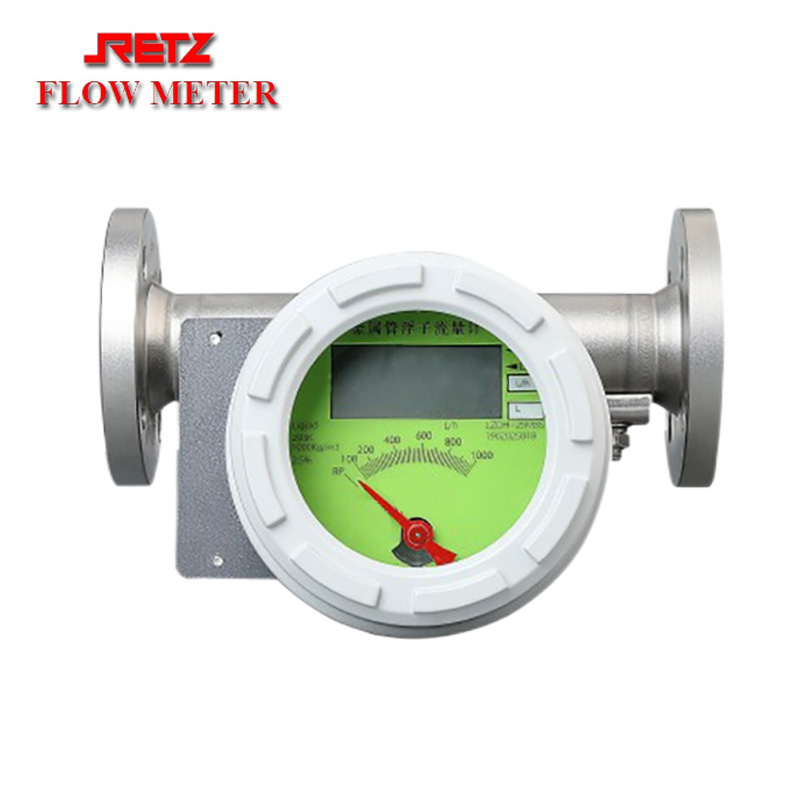

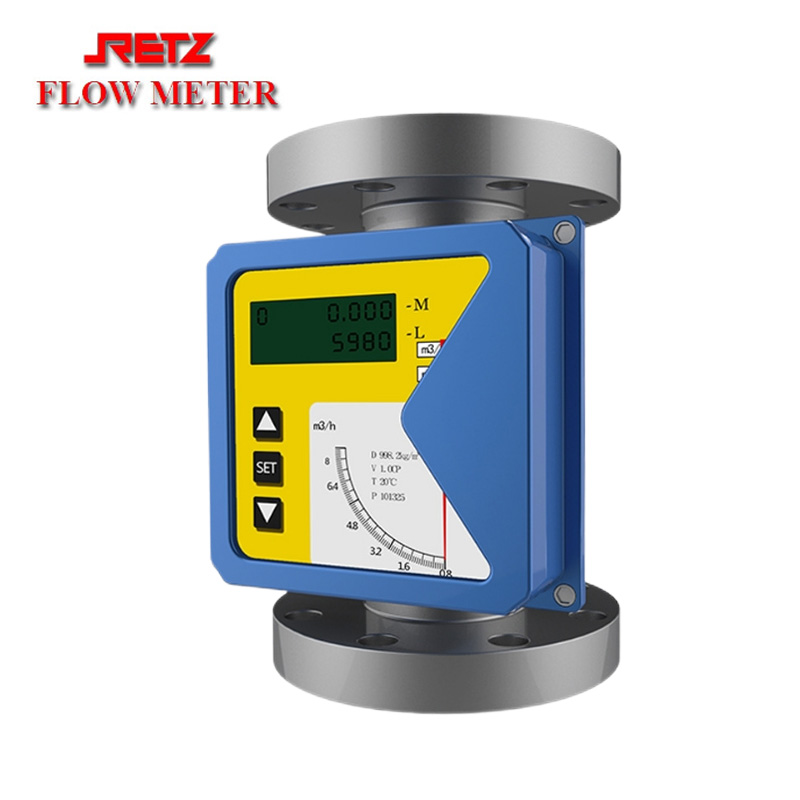

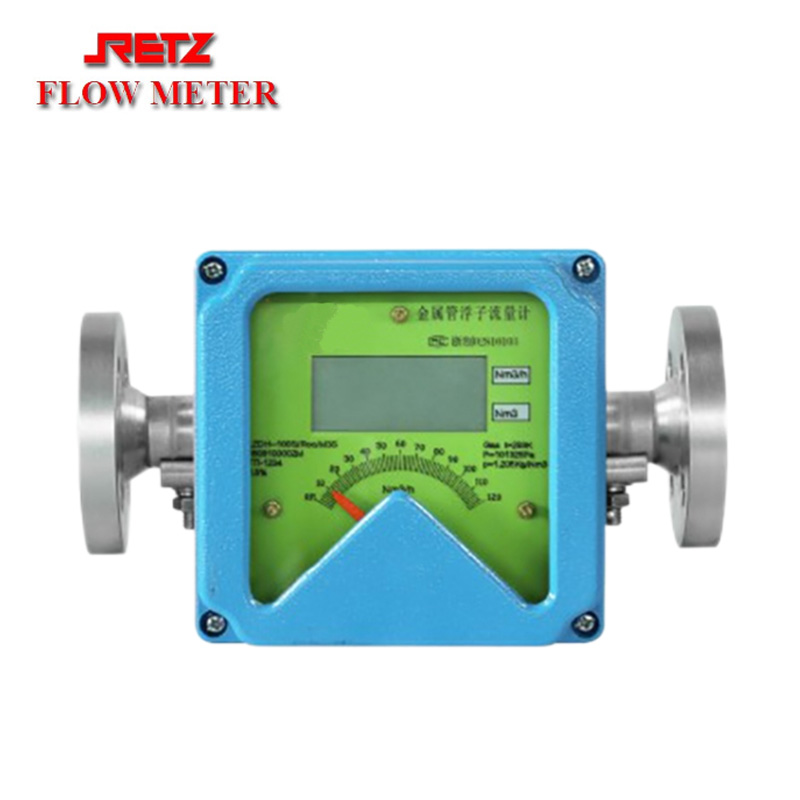

进口水平安装浮子流量计

　　RETZ瑞茨/我们一直致力于流体测控领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

　　RETZ金属管浮子流量计（又称金属转子流量计）是一种变面积式流量计，具有结构简单、工作可靠、适用范围广、精度较高、安装方便等特点。该系列流量计与玻璃浮子流量计比较，具有耐高压、高温、安全感强、根据流量输出的4~20mA电流信号可用于自动检测和控制等特点。并可适用于不透明介质和腐蚀性介质的流量测量。两大系列均分现场指示型和现场指示带电远传型。

　　金属管浮子流量计由测量管体，孔板与浮子（锥管与浮子）和磁转换仪组成。按安装方式可分为垂直基本型、水平型；按连接方式又分为法兰型、螺纹型和卡箍型，它们对应口径的流量范围及基本性能相同。该系列法兰垂直型可做内衬PTFE或F46的耐腐型

　　工作原理Working principle

　　金属管浮子流量计为变面积式流量计，即在流量计的垂直测量管中，当流体向上流经管子时，浮子向上移动，在某一位置浮子所受的升力与浮子重力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一定。

　　环隙面积与浮子的上升高度成正比例，即浮子的某一高度代表流量的大小。浮子上下移动时，以磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，在刻度盘上指示流量，电远传型是在指针现场指示流量的同时再通过角位移传感器或电变送电路，把流量值准确地转换成4-20mA的标准信号。

　　产品特点Characteristic

　　采用独立概念设计的测量管指示器；

　　可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统；

　　磁性耦合结构确保数据传输、信号更加稳定；

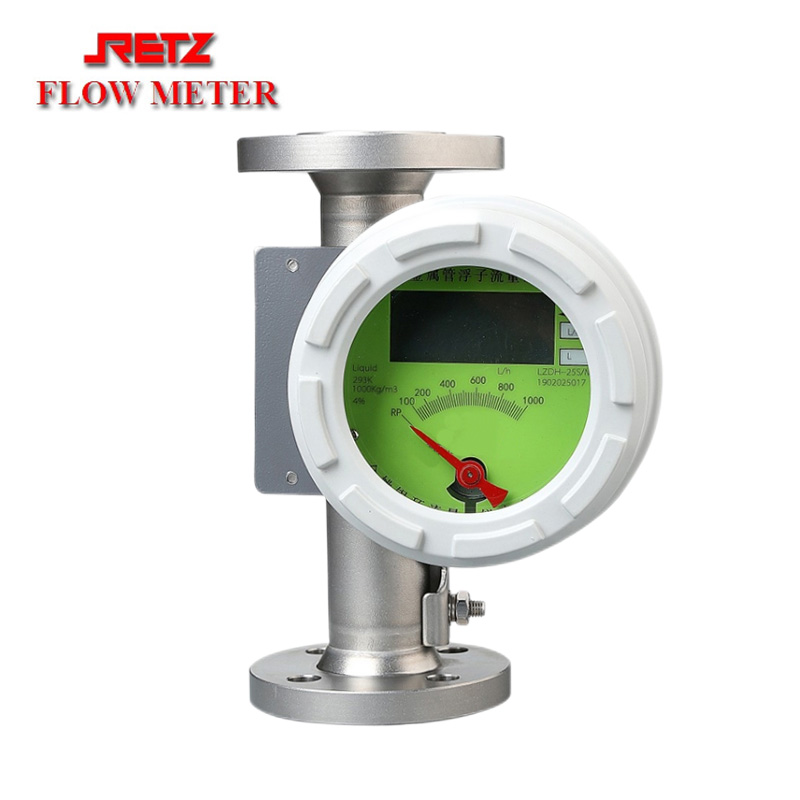

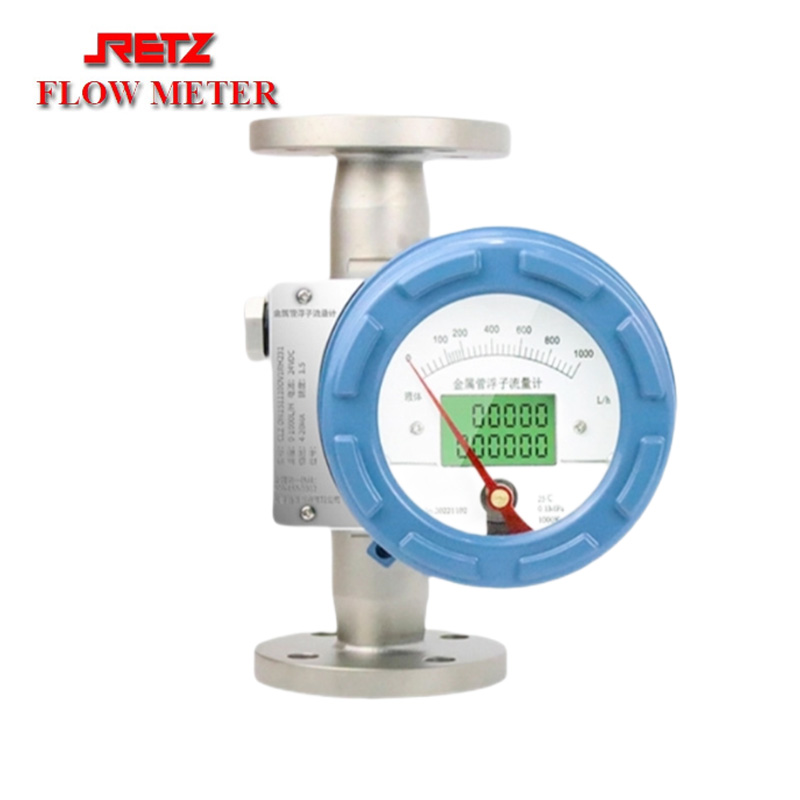

　　垂直、水平、各种安装方式更适合不同使用场合；

　　双行大液晶显示，可选现场瞬时/累计流量显示，可带背光；

　　选二线制、电池、交流供电方式；

　　对于直管段要求不高；

　　工作可靠，维护量小，寿命长；

　　适用于小口径和低流速介质流量测量；

　　全金属结构，适于高温、高压和强腐蚀性介质

　　技术参数Technical Parameter

　　公称通径：(mm)15~1500

　　测量范围：水（20℃）1-200000 l/h

　　测量范围：空气（20℃，0.1013MPa）0.03－4000m3/h

　　量程比：标准型10:1

　　精度：标准型1.0级；特殊型0.5级

　　压力损失：7kPa-70kP

　　环境温度：指针型－40℃－+120℃

　　标准型连接形式：DIN2501标准法兰

　　特殊型连接形式：由用户的任意标准法兰或螺纹

　　电缆接口：M20*1.5

　　供电电源：标准型：24VDC二线制4－20mA（10．8VDC－36VDC）

　　报警输出：上限或下限瞬时流量报警，集电极开路输出

　　防护等级：IP65

　　防爆标志：本安型iaⅡCT5；隔爆型dⅡBT6
