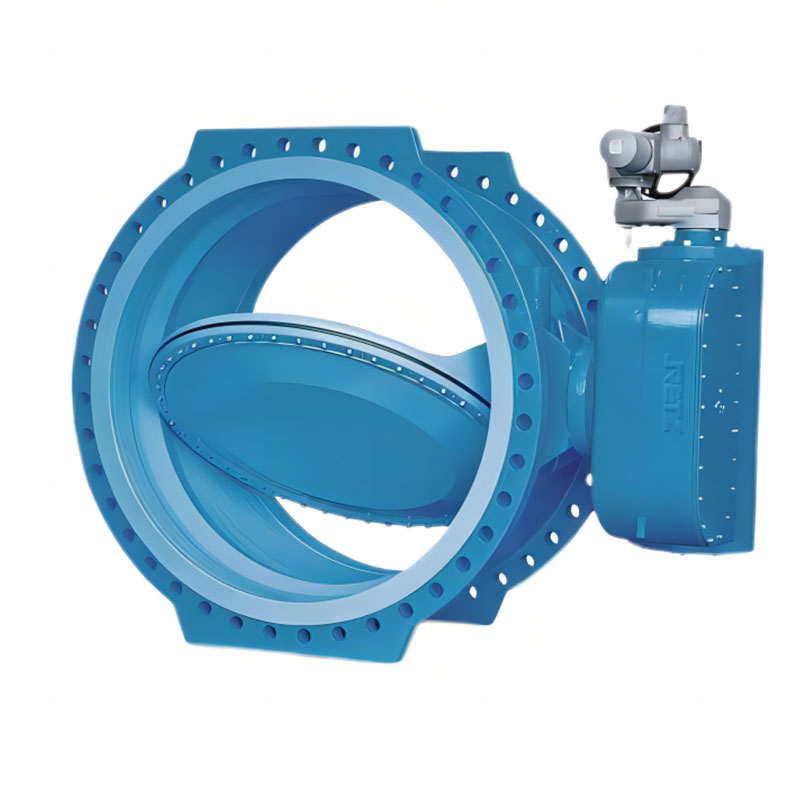

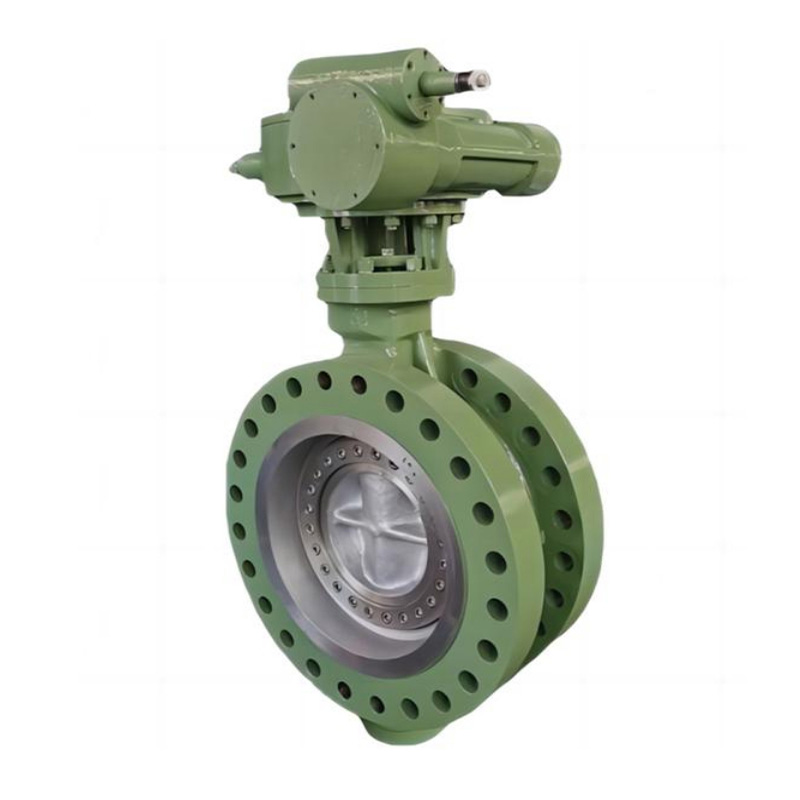

进口双向流硬碰硬旋球阀

　　RETZ瑞茨/美国，我们一直致力于流体控制领域的持续创新，始于2005……

　　性能：高低压双向切断

　　Performance: High and low voltage bidirectional cutoff

　　产品详情Product details

　　双向流硬碰硬旋球阀既有球阀双向密封、可调节的实用优势、又具备蝶阀体积小重量轻的结构特点。其实质为蝶式结构偏心半球阀，密封原理结合了固定球阀的前端密封与偏心蝶阀的强制密封，从而实现了高低压双向切断

　　The bidirectional flow hard hitting rotary ball valve not only has the practical advantages of bidirectional sealing and adjustable ball valve, but also has the structural characteristics of small volume and light weight of butterfly valve. Actually, it is a butterfly structure eccentric hemisphere valve, and the sealing principle combines the front sealing of the fixed ball valve with the forced sealing of the eccentric butterfly valve, thus achieving high and low pressure bidirectional shut-off

　　进口旋球阀双向流硬碰硬旋球阀工作原理Working principle

　　1.阀芯的密封面为三次曲面，阀座的密封面为1次圆锥面。在密封点处，阀座面实际上是阀芯三次曲面的切面（见图），因而其结合十分美。有适应（中心自动定位重合）和补偿磨损功能

　　2.因为转动中心偏离阀芯几何中心就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断前进、向外胀的实际效果其功能相当于半球阀、闸阀、截止阀、蝶阀的综合

　　3.双向流阀门的最主要功能是既能在正向压力时密封良好，在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时，介质压力推动阀板向前移动，阀杆变形，甩板密封面紧贴阀座密封面传递压力，将阀座推向阀体台阶，使之密封良好。当反向压力作用时，介质压力推动阀板向后移动，阀杆变形，介质压力同时推动阀座密封面紧贴阀板密封面传递压力，将阀座推向阀杆极限变形位置，使之密封良好

　　进口旋球阀双向流硬碰硬旋球阀结构特点Structural characteristics

　　旋球阀与蝶阀结构一样分为阀门本体（阀体、阀板、阀轴、阀座、密封压圈等），其中密封副的两个密封而上可根据不同的硬度需要运用等离子喷涂、堆焊等先进工艺形成硬质合金，能自动对正中心（自适应），自动越程补偿磨损，自动加以极高密封比压，瞬间关闭、瞬间打开密封刷间无摩擦打开时阀芯投影不断胀并前进结构短、体积小可制造大口径、特大口径、超大口径的阀门运输、安装、维护检修方便、运行可靠等一系列优点

　　技术规范Technical specifications

　　公称通径：DN100-DN1200

　　工作温度：-20℃to +80、120、150、200、300℃（取决于压力、介质和材料）

　　工作压力：16-40bar

　　阀体:球墨铸铁、碳钢

　　阀板：WCB、Q235、不锈钢

　　阀杆：不锈钢

　　阀座：WCB、Q235、不锈钢
