进口双膜片卫生级隔膜阀 两层膜片隔断阀

　　RETZ/我们一直致力于流体控制领域的持续创新，始于2005……

　　描述

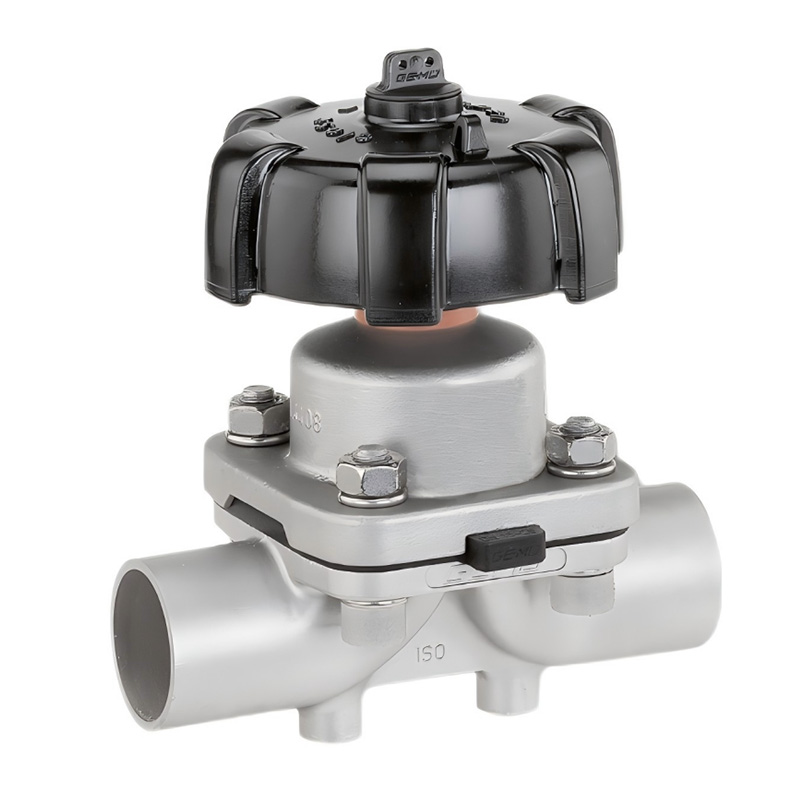

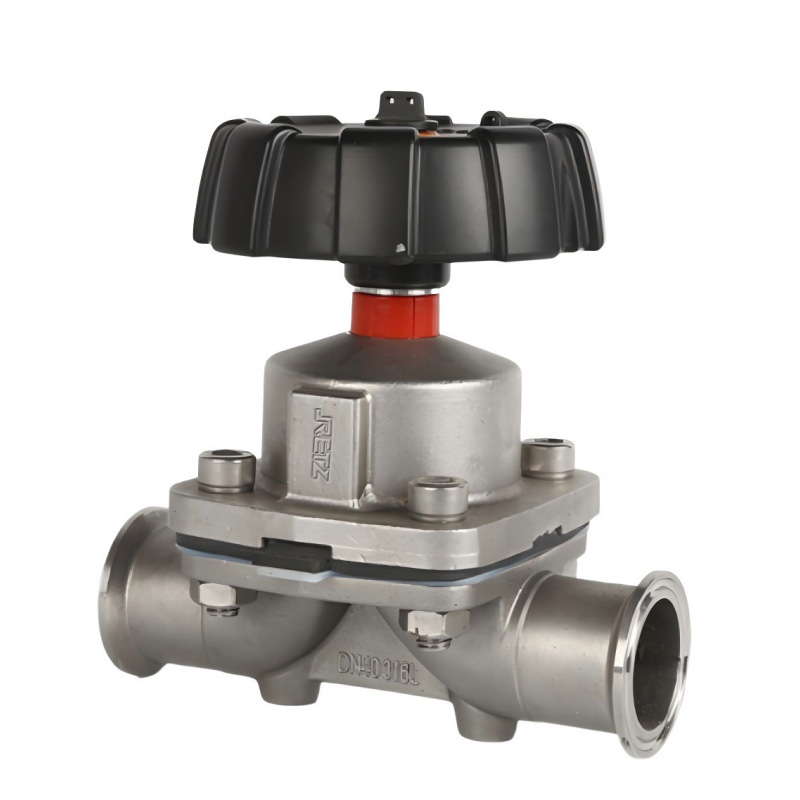

　　双膜片卫生级隔膜阀，通过手轮旋转带动阀杆上下运动，控制阀门隔膜片的开启、关闭；采用符合卫生标准的材料制造，表面光滑，隔膜系统无死角区域，不易滋生细菌和微生物，确保介质在输送过程中不被污染

　　◆工作原理Operating principles

　　1.膜片提供阀体密封和阀座密封。里面没有路径通到外部环境，所以该阀门适用于无菌过程。

　　2.当阀门关闭时，支撑膜片的压力垫朝阀体上的密封面移动。当压力板移动时，膜片弯曲，被迫推向阀体中心的阀座区域，因此关闭了通向阀体的流体路径。

　　3.阀体和压力板的相互关系，防止了膜片的挤压。

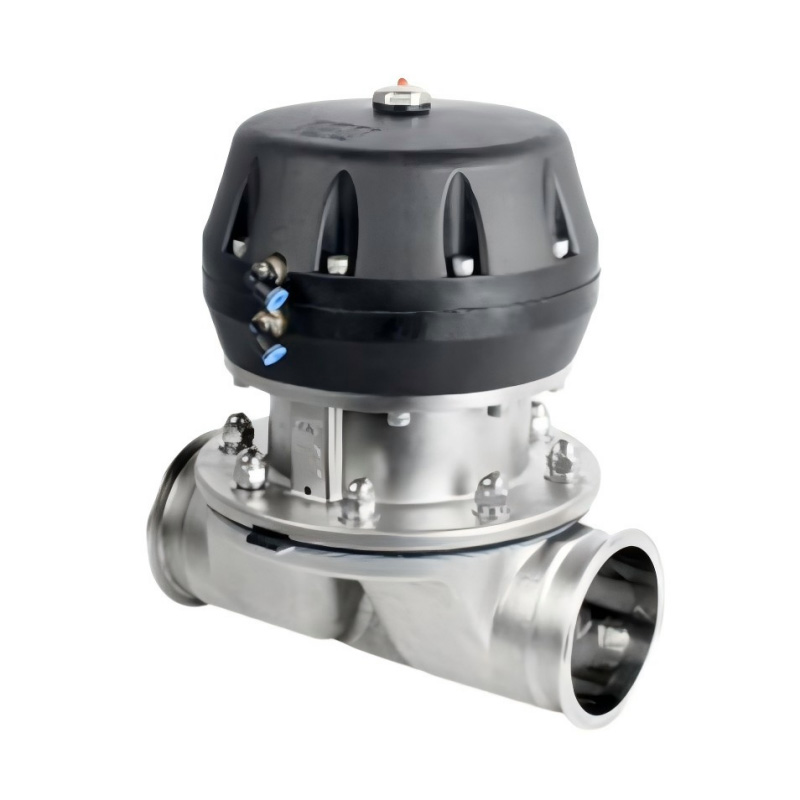

　　4.该阀门可以手动也可以气动操作，也可以通过控制器和电磁阀控制。

　　◆隔膜

　　除了阀体之外，膜片是与介质直接接触的部件，隔膜阀是靠膜片把介质和执行结构以及外部空气隔离开来。膜片也是运动部件，膜片靠隔膜阀的上下移动实现介质流量的控制和切断。

　　◆二片式双层膜片PTFE+EPDM Two typeldouble diaphragm PTFE+EPDM

　　由EPDM和PTFE组成的膜片，该膜片的特点在于阀门处于关闭状态时，膜 片本身形状就能和阀体密封，从而降低了膜片承受力，延长了膜片的寿命。 该膜片可耐受更高的温度和各种恶劣工况。

　　◆阀体

　　1.锻造阀体Forging body

　　锻造阀体毛坯是通过一块不锈钢锭，在锻造过程中，随着锻压高温的提供，通过挤压毛坯外形改变，通过锻压后阀体密度更高，结构更加均匀，无沙孔以及其他的杂质。再通过加工中心对其进行高精度加工。

　　2.铸造阀体Casting body

　　铸造阀体是由模具做成石蜡模型，石蜡模型渗入在陶瓷里，达到让整个阀体腊模表面形成一层坚固的陶瓷。融化掉腊模后，再注入融化的的不锈钢溶液，冷却后敲掉外表的陶瓷后，毛坯阀体就成型了。铸造的尺寸非常的，外观较光滑，整洁。

　　◆技术参数

　　●规格SIZE:1/2 "-4"，DN15-DN100

　　●标准BPE：3A DIN ISO IDF

　　●温度Max temperature：-20到150℃(取决于密封材质)(不锈钢执行器)

　　●压力Max pressure：10bar（145 PSI）

　　●阀体材质material quality：SS304/316L

　　●膜片材料：EPDM+PTFE(双层)/EPDM/Silicon/FPM(Viton)

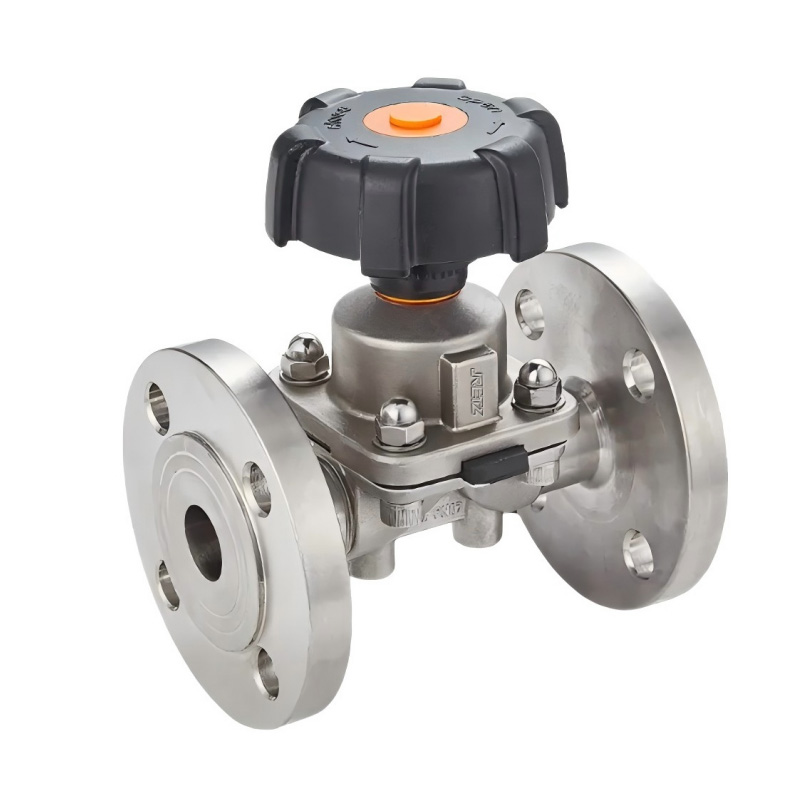

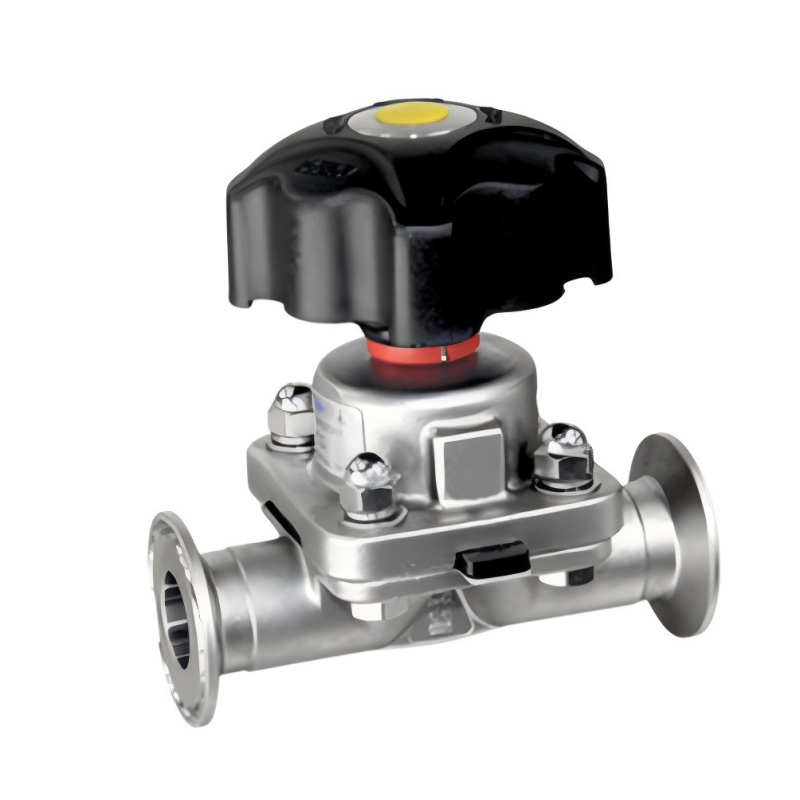

　　●连接方式Connection method：法兰、卡箍、焊接、螺纹

　　●操作方式operating mode：手动和气动Manual and pneumatic
