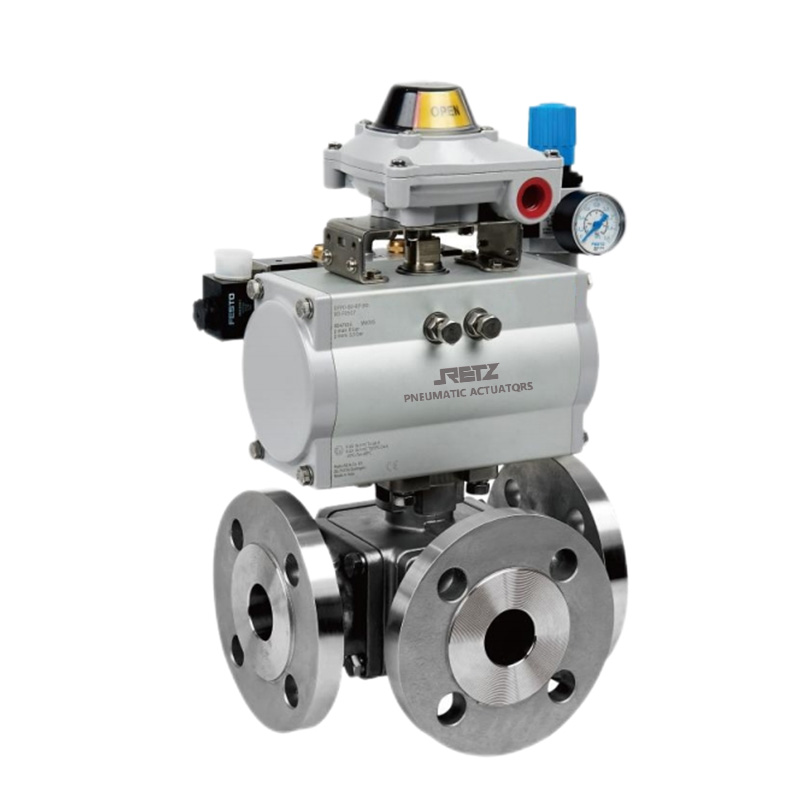

进口三通式气动球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　三通式气动球阀可实现三条和多条管道以阀为中心相互联通以切断功能，起到分流、合流作用，采用L型、T型双L型阀芯进行转换、适用于多种复杂工艺管道

　　结构特点/STRUCTURAL CHARACTERISTICS

　　1.分体式结构设计。安装位置占用面积小，阀盖侧装方便维护维修。

　　2.侧阀盖连接可选配法兰连接、螺纹连接、承插焊，可实现一阀同时多种连接方式的需求

　　3.ISO高平台设计，可直接安装自动化驱动。避免支架连接安装造成运行机械时磨损角度误差阀门开关不到位形成泄漏。

　　4.阀杆上下固定同心圆设计，自动化运行时减小旋转磨损，偏摩擦。有效地延长填料和密封的使用寿命。

　　5.阀杆上的O型圈具有良好的自密封作用，对阀腔内介质起了有效的密封作用

　　6.可换式密封结构PTFE阀座，密封维修和更换十分便捷；采用F304球对PTFE软密封，关闭力矩小，易密封；阀座结构设计具有良好的回弹性和自泄压作用，从而保证阀门中腔的泄压，为安全使用本阀门提供有利保障。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　执行器型号：RSC单作用/RDA双作用

　　供气压力:0.4～0.7MPa

　　气源接口:G1/4"、G1/8"、G3/8"、G1/2"

　　环境温度:-30～+70℃

　　公称通径：DN15~DN200(1/2"~8")

　　公称压力(MPa)：PN1.6～4.0MPa(150LB～300LB)

　　使用温度：-20～150～250℃

　　阀芯形式：“O”型球形阀芯

　　密封填料：聚四(PTFE)

　　连接形式：法兰、内螺纹

　　阀体材质：WCB铸钢、不锈钢304/316L
