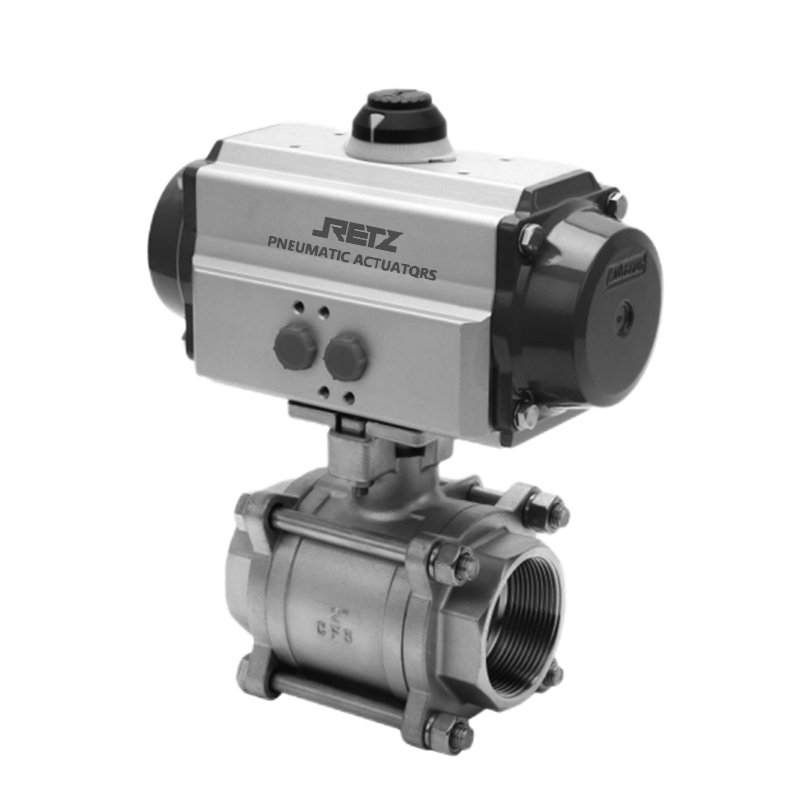

进口三片式内螺纹气动球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

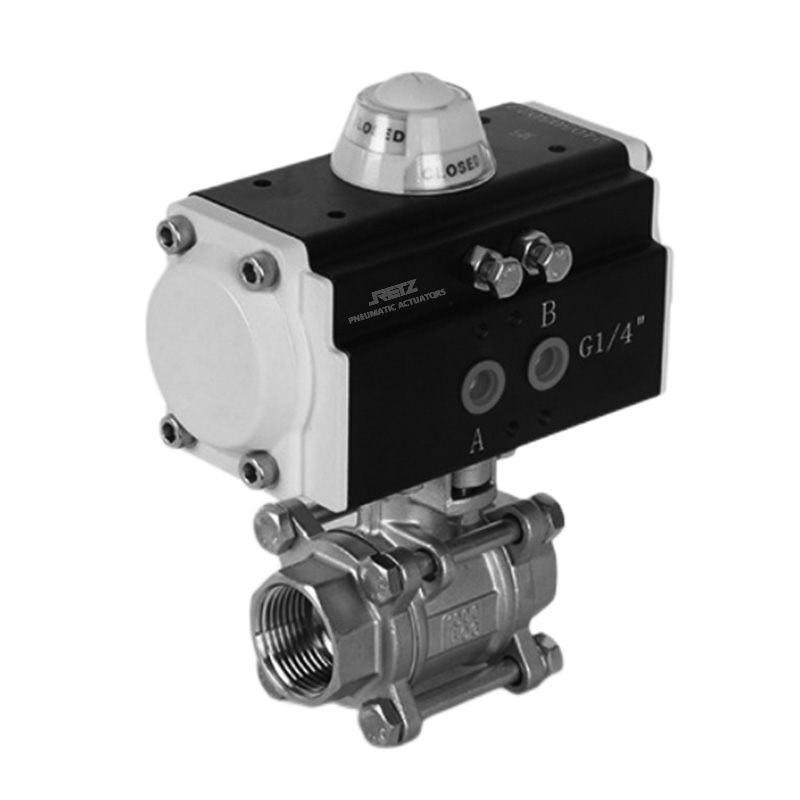

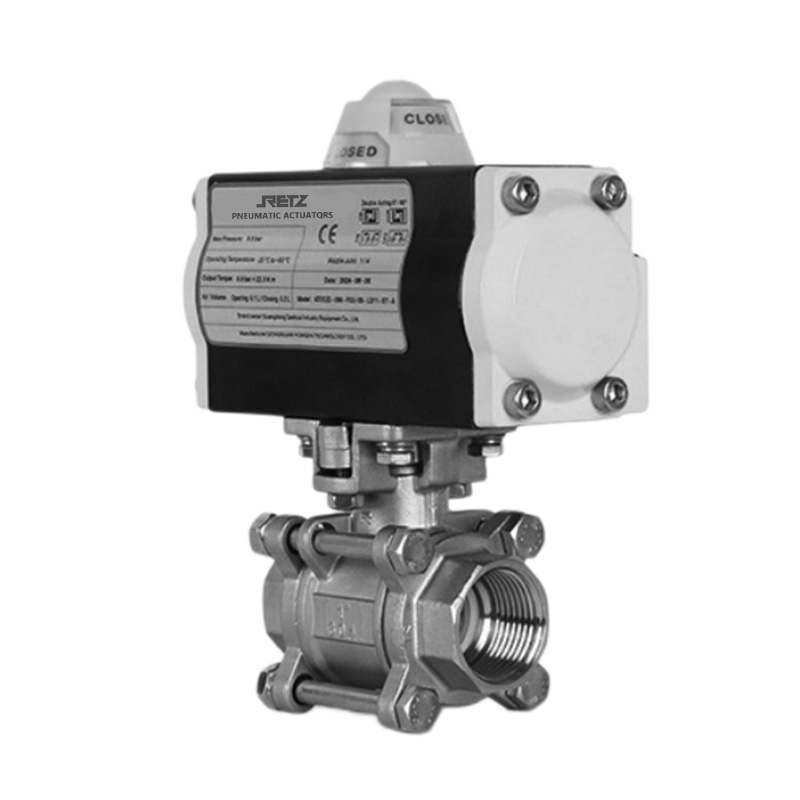

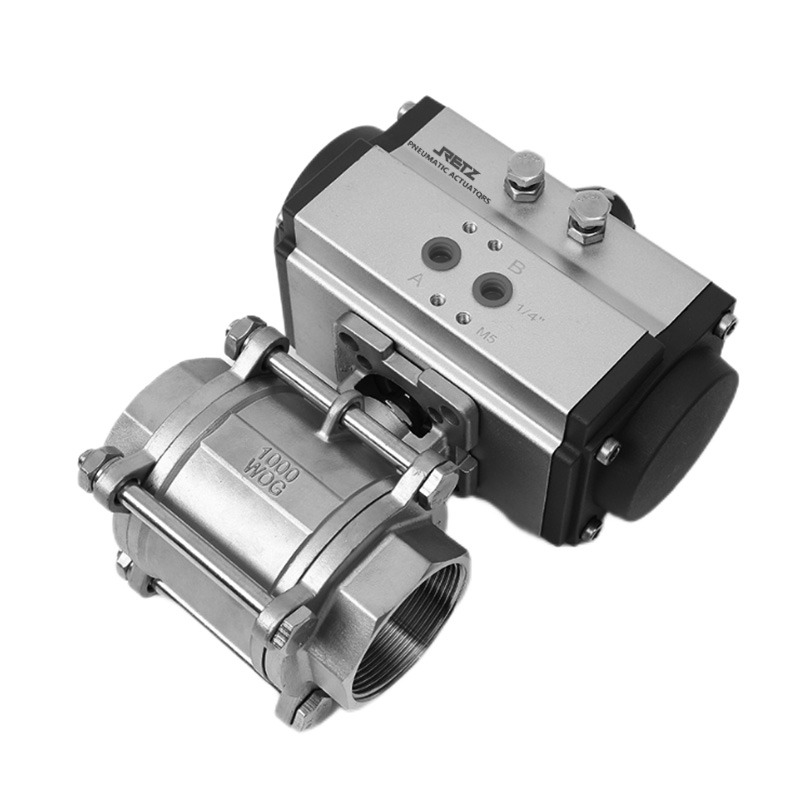

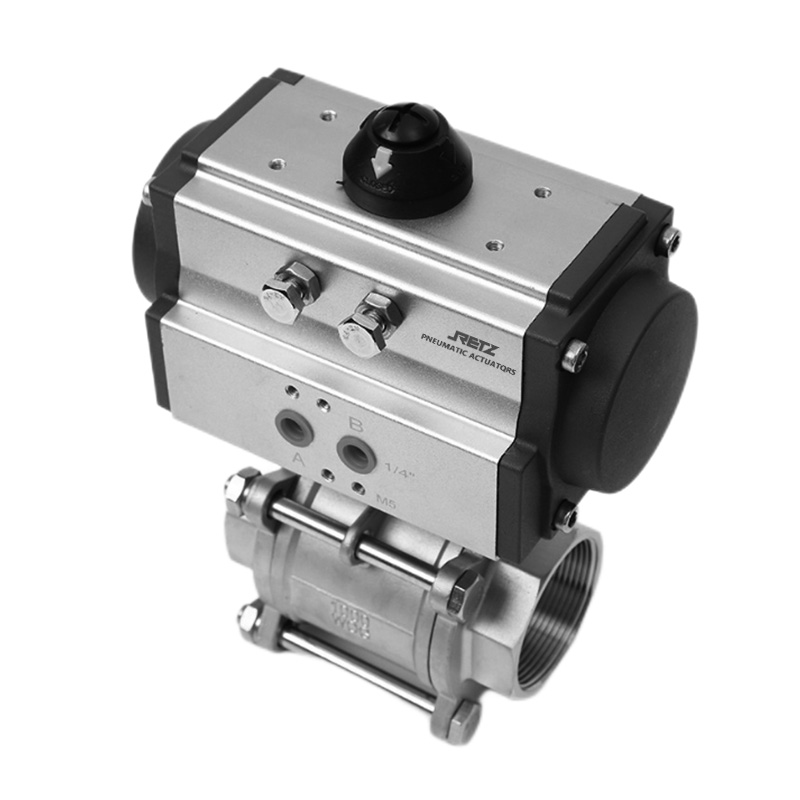

　　三片式内螺纹气动球阀结构：由气动执行器1个、阀体1个、阀盖2个结合球芯组装而成，球芯利用阀杆连接，轴线旋转90度可实现开启跟关闭的作用。主要用于管道开关，紧急切

　　断，也可设计球芯V型开口达到流量调节功能。

　　结构特点/STRUCTURAL CHARACTERISTICS

　　1.扭矩轻：弹性阀座与球体弹性接触密封比压可控，为球体运转时提供弹性避让，运行扭矩均匀无卡阻，开启无抱死。阀座切边避免高压差状态下球口不会嵌入阀座。

　　2.阀座密封强：弹性阀座的预密封，在阀门关闭后，上游阀座在介质的压力作用下形成有效的自密封效果。

　　3.阀座寿命久：弹性阀座的预压缩行程长，磨损补偿量大，同时有上游密封和下游支撑的形式，使得闭合开始到密封前这段行程，密封面不受介质压力。只有在闭合瞬间，形成密封时，阀座密封面的压强上升，从而实现密封持久。

　　4.阀座切边与包裹限冷流结构：阀座切边有效利用球体与阀座非支撑面积，阀座衬环包裹防止冷流塌陷，从而实现承高压。

　　5.阀杆的下端设计一个整体式凸肩，防止它飞出的同时还能防止阀杆泄漏。

　　6.防静电特征保证了球芯、阀杆和阀体间的电流向外引导，有效避免因静电引发的安全隐患。

　　7.阀杆上的0型圈具有良好的自密封作用，对阀腔内介质起了有效的密封作用。

　　8.阀杆和填料函的表面，在阀杆/V型填料；阀杆/压环；阀杆/阀体的密封表面进行了精密加工和组装，达到低泄漏效果。

　　9.使用碟簧补偿，以适应在密封盖填料环上的负载变动，从而减少在低泄漏应用中重新压紧密封盖的需求。

　　技术参数

　　执行器型号：RSC单作用/RDA双作用

　　供气压力:0.4～0.7MPa

　　气源接口:G1/4"、G1/8"、G3/8"、G1/2"

　　环境温度:-30～+70℃

　　作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

　　公称通径：DN10~DN100

　　公称压力(MPa)：PN1.6～4.0MPa(150LB～300LB)

　　使用温度：-20～150～250℃

　　阀芯形式：“O”型球形阀芯

　　密封填料：聚四(PTFE)

　　连接形式：内螺纹

　　阀体材质：不锈钢304/316L
