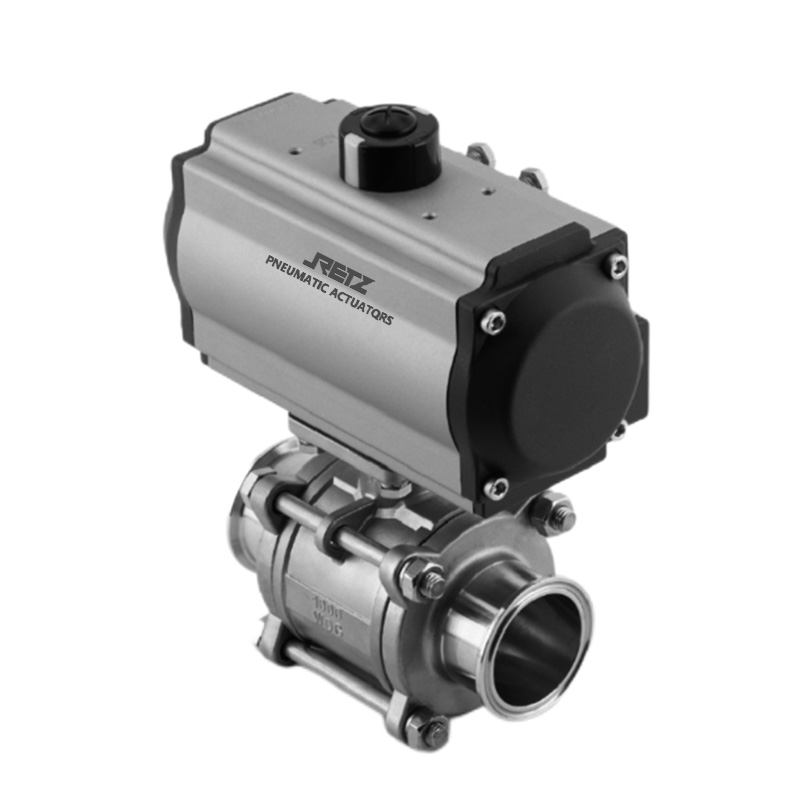

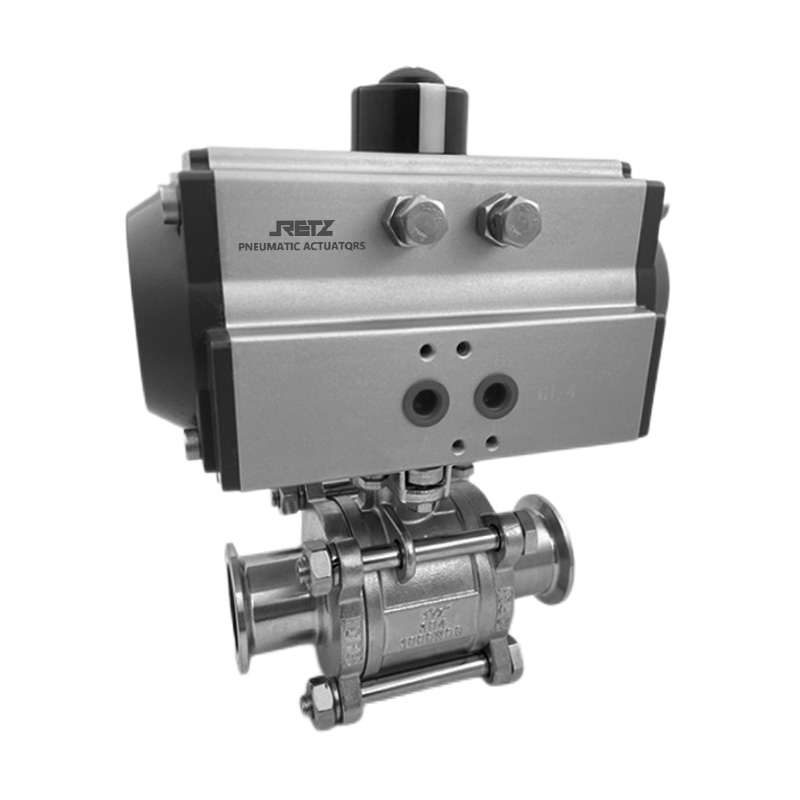

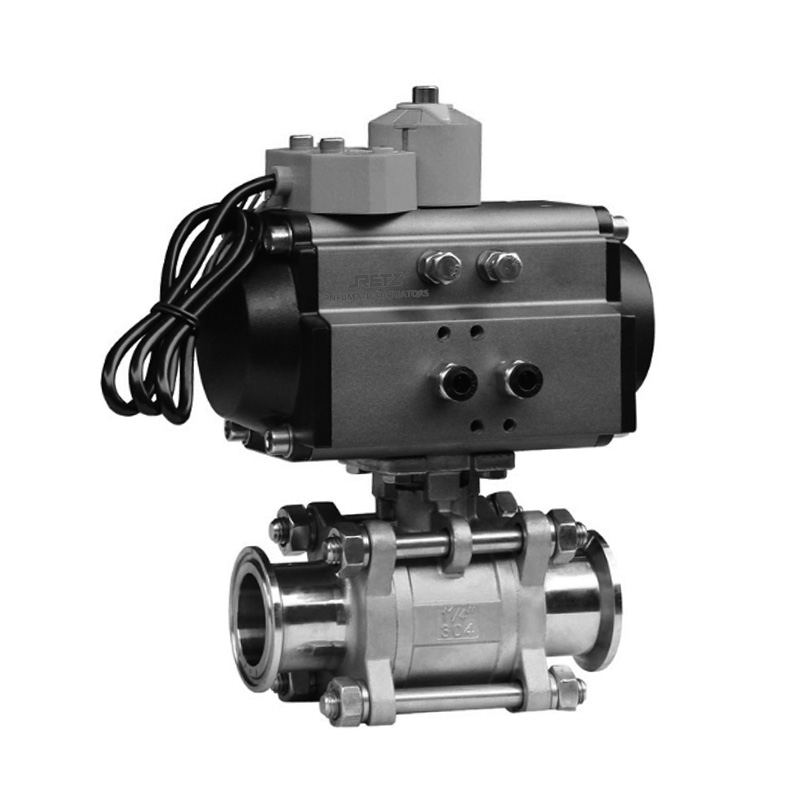

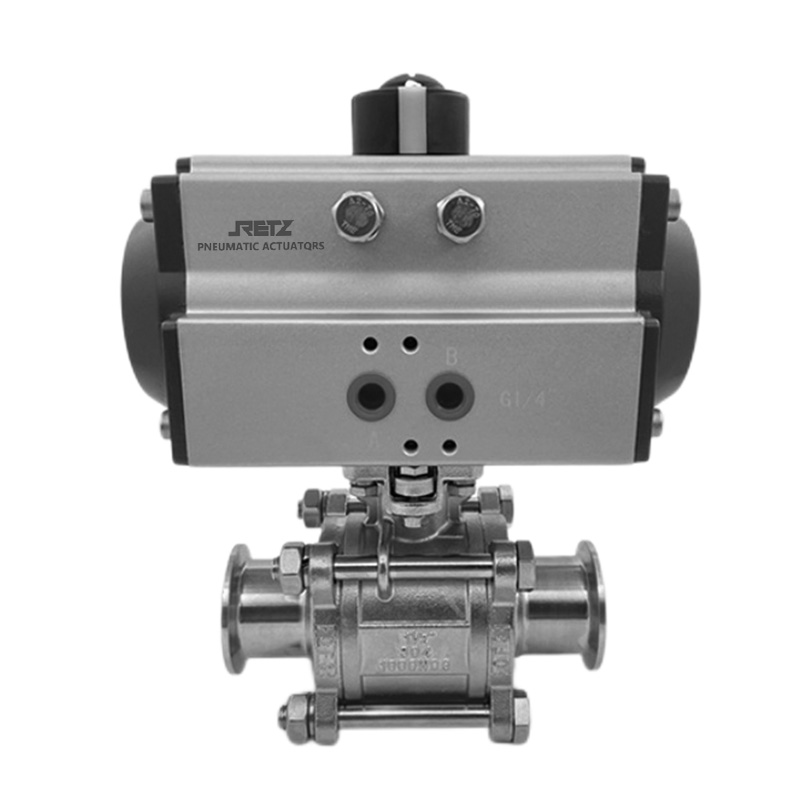

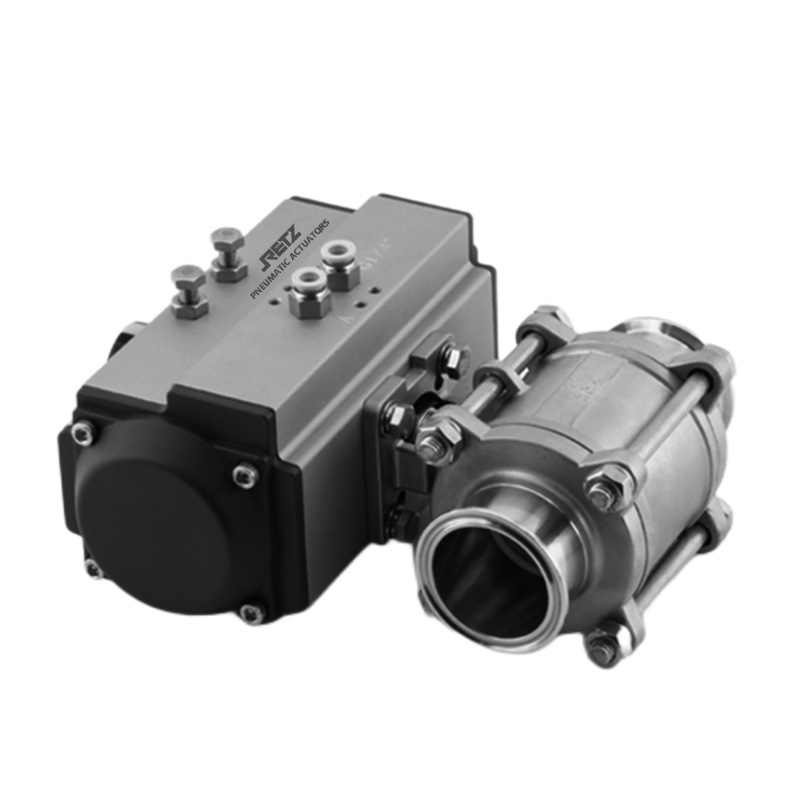

进口三片式卡箍气动球阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　三片式卡箍气动球阀的驱动动力源于气动执行机构。气动执行机构主要由气缸、活塞、活塞杆、弹簧以及控制气路等部件组成。当接收到外部控制信号（如来自PLC、DCS系统或气动控制器的信号）时，压缩空气通过控制气路进入气缸的相应腔室。如果压缩空气进入气缸的一侧腔室，推动活塞向另一侧运动，活塞杆则随之带动球阀的阀杆转动；反之，若压缩空气进入另一侧腔室，活塞带动活塞杆反向运动，从而实现球阀球体的顺时针或逆时针旋转，完成阀门的开启和关闭动作

　　结构特点/STRUCTURAL CHARACTERISTICS

　　1.扭矩轻：弹性阀座与球体弹性接触密封比压可控，为球体运转时提供弹性避让，运行扭矩均匀无卡阻，开启无抱死。阀座切边避免高压差状态下球口不会嵌入阀座。

　　2.阀座密封强：弹性阀座的预密封，在阀门关闭后，上游阀座在介质的压力作用下形成有效的自密封效果。

　　3.阀座寿命久：弹性阀座的预压缩行程长，磨损补偿量大，同时有上游密封和下游支撑的形式，使得闭合开始到密封前这段行程，密封面不受介质压力。只有在闭合瞬间，形成密封时，阀座密封面的压强上升，从而实现密封持久。

　　4.阀座切边与包裹限冷流结构：阀座切边有效利用球体与阀座非支撑面积，阀座衬环包裹防止冷流塌陷，从而实现承高压。

　　5.阀杆的下端设计一个整体式凸肩，防止它飞出的同时还能防止阀杆泄漏。

　　6.防静电特征保证了球芯、阀杆和阀体间的电流向外引导，有效避免因静电引发的安全隐患。

　　7.阀杆上的0型圈具有良好的自密封作用，对阀腔内介质起了有效的密封作用。

　　8.阀杆和填料函的表面，在阀杆/V型填料；阀杆/压环；阀杆/阀体的密封表面进行了精密加工和组装，达到低泄漏效果。

　　9.使用碟簧补偿，以适应在密封盖填料环上的负载变动，从而减少在低泄漏应用中重新压紧密封盖的需求。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　执行器型号：RSC单作用/RDA双作用

　　供气压力:0.4～0.7MPa

　　气源接口:G1/4"、G1/8"、G3/8"、G1/2"

　　环境温度:-30～+70℃

　　作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

　　公称通径：DN15~DN50(1/2"~2")

　　公称压力(MPa)：PN1.6

　　使用温度：-20～150

　　阀芯形式：“O”型球形阀芯

　　密封填料：聚四(PTFE)

　　连接形式：卡箍

　　阀体材质：不锈钢304/316L
