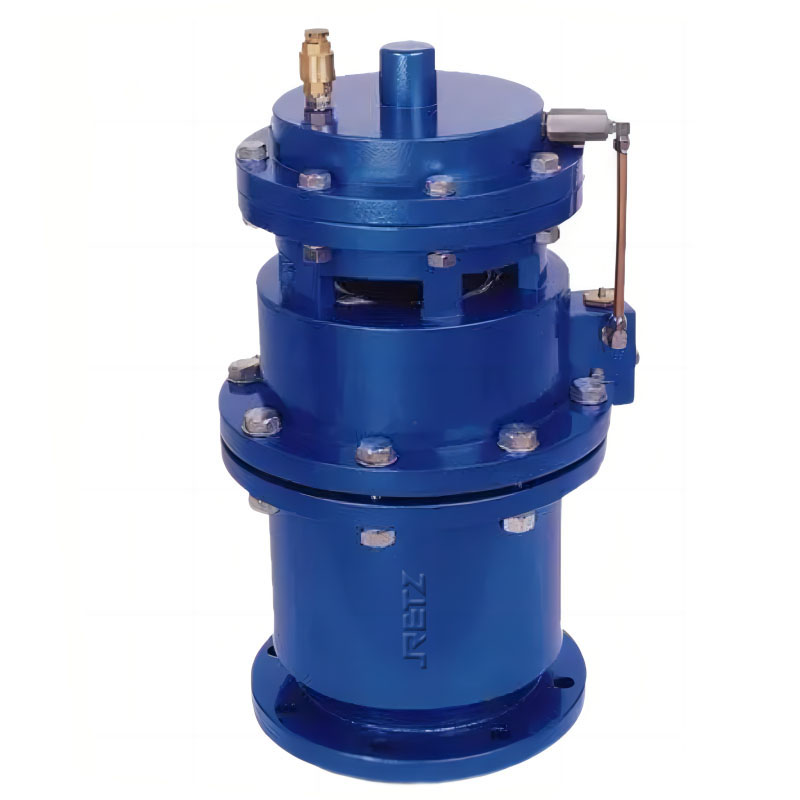

进口气缸式全压高速排气阀

　　RETZ瑞茨/美国，我们一直致力于流体控制领域的持续创新，始于2005……

　　性能：负压时吸入空气，管内水流时排气

　　Performance: Inhalation of air under negative pressure, exhaust during water flow in the pipe

　　进口气缸式排气阀产品详情Product details

　　全压高速双口排气阀在结构性能上超越了普通高速(双口)排气阀和复合式双口排气阀,对于管道中的气体,无论是否多段水柱,气柱相间有压无压均可连续高排出管道,浮球不会顶在排气口上,不存在卡坏问题,少量的气体可通微孔排出,管道出现负压时可注气,防气染并缓冲水锤升压,解除新建管路试车之险、排气之难减少城市管网爆管事故,减阻节能,减少管道振荡,提高整个供水系统及各种设备的安全可靠性The full pressure high-speed dual port exhaust valve surpasses ordinary high-speed (dual port) exhaust valves and composite dual port exhaust valves in terms of structural performance. For gas in the pipeline, regardless of whether there are multiple water columns or not, the gas columns can be continuously high discharged from the pipeline with or without pressure. The floating ball will not top the exhaust port, and there is no problem of jamming. A small amount of gas can be discharged through micropores. When the pipeline experiences negative pressure, gas can be injected to prevent gas contamination and buffer water hammer pressure rise, relieving the risk of new pipeline commissioning The difficulty of exhaust can reduce the accidents of urban pipe network explosion, reduce resistance and energy conservation, reduce pipeline oscillation, and improve the safety and reliability of the entire water supply system and various equipment. It is an essential equipment for pipelines

　　引用标准：

　　设计与制造标淮：CJ217-2005；

　　主要安全性能标准：GB17219-92;

　　试验和检验标准：GB13927-92；

　　压力温度等级标准：GB19131-92；

　　进口气缸式排气阀工作原理Working principle

　　全压高速排气阀由下阀体，中阀体，浮筒，浮筒杆，阀芯，盖板，活塞杆，膜片及阀盖等组成的全压高速排气阀，其特征是通过销轴与浮筒铰接的浮筒杆可绕主轴转动，并由此实现通过浮筒升降控制阀芯的升降启闭，即当浮筒下降（阀体里充满气体）时，阀芯上升，打开小阀口，并关闭小排气帽上的排气口，使气体通过导管进入液压缸内，当浮筒在浮力作用下上升时，阀芯下降，关闭小阀口，同时打开排气帽上的排气口，使液压缸通过导管，直通大气泄压，且当浮筒下降，液压缸内充满气体时，阀门上的大排气口自动开启，当浮筒上升，该大阀口自动关闭。当水泵停止，管内水流空时或遇到管内产生负压时，吸入空气，确保管线安全

　　安装位置

　　1.水泵出口，逆止阀之前的横管上，在水泵启动时排气，停车时吸气；

　　2.管路下坡处的横管上；

　　3.当水泵停止时，可能造成真空或负压处；

　　4.长距离管线中，每隔1-1.5公里处的横管上；

　　5.横管的处，立管的顶端；

　　技术规范Technical specifications

　　工作压力：1.0～1.6Mpa

　　工作温度：≤100°

　　使用介质∶水

　　口径:1"-12"

　　气缸式排气阀应用在电厂循环水管道、水库取水工程、电厂输水管道化工、自来水公司输水管等各种工况的管路上，吸气和排气，适用介质：清水类等
