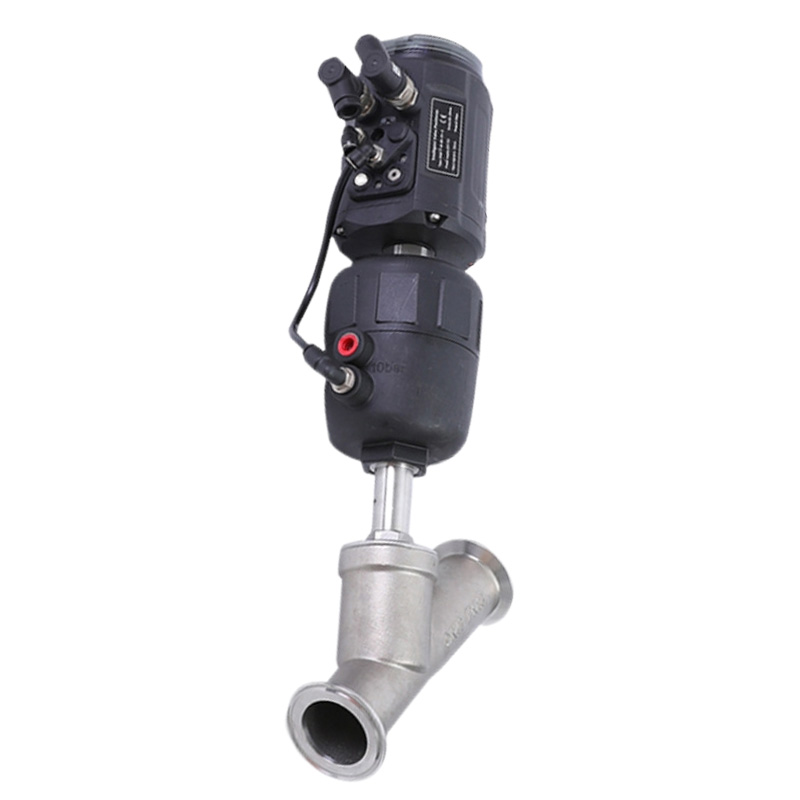

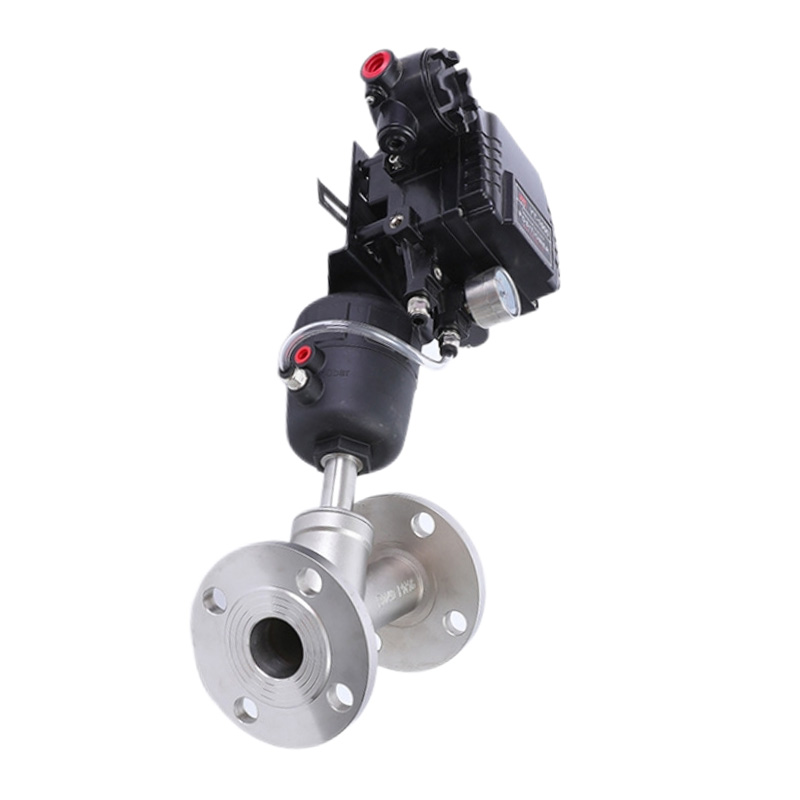

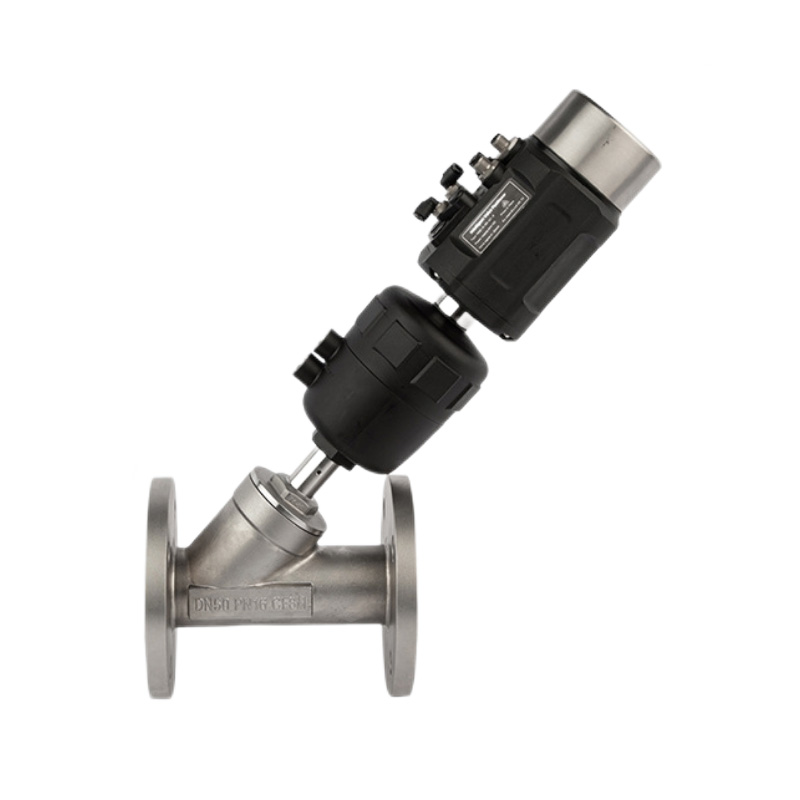

进口气动智能调节型角座阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUC

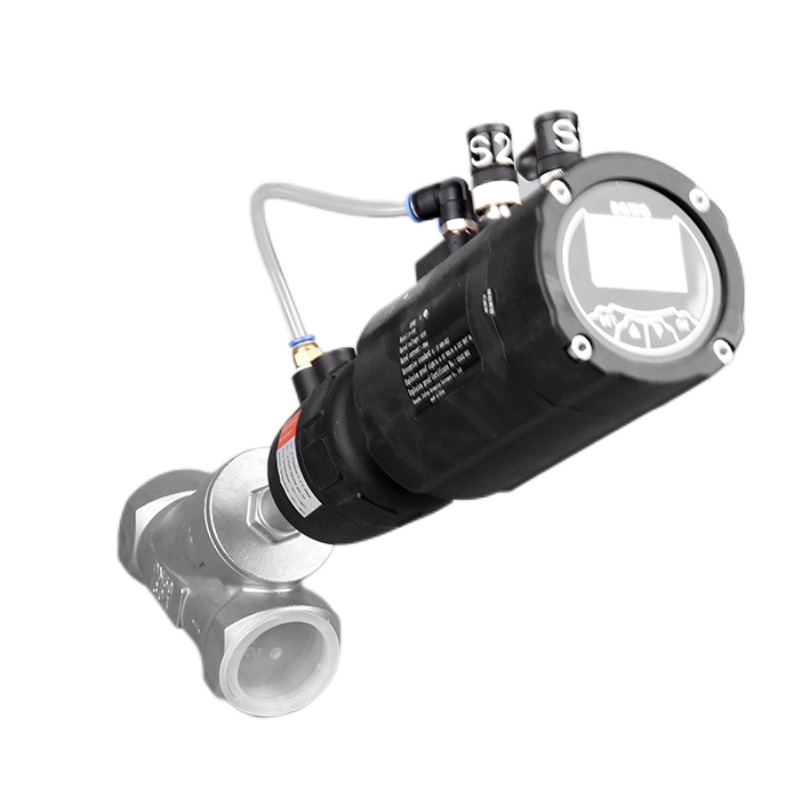

　　智能调节型气动角座阀有过程控制型和不带过程控制功能。该产品操作简便，软件功能丰富，可轻松通过液晶面板和按键进行操作。该产品通过位置传感器感知阀门开度，同时将能量消耗降低到最少。

　　工作原理

　　阀门从控制器或控制系统接收4-20mA的电流信号，通过处理器转换成气信号，控制阀门开度，并与阀门调节锥共同实现阀门的快速流量调节。阀门特点调节方便，操作简单；

　　运行稳定

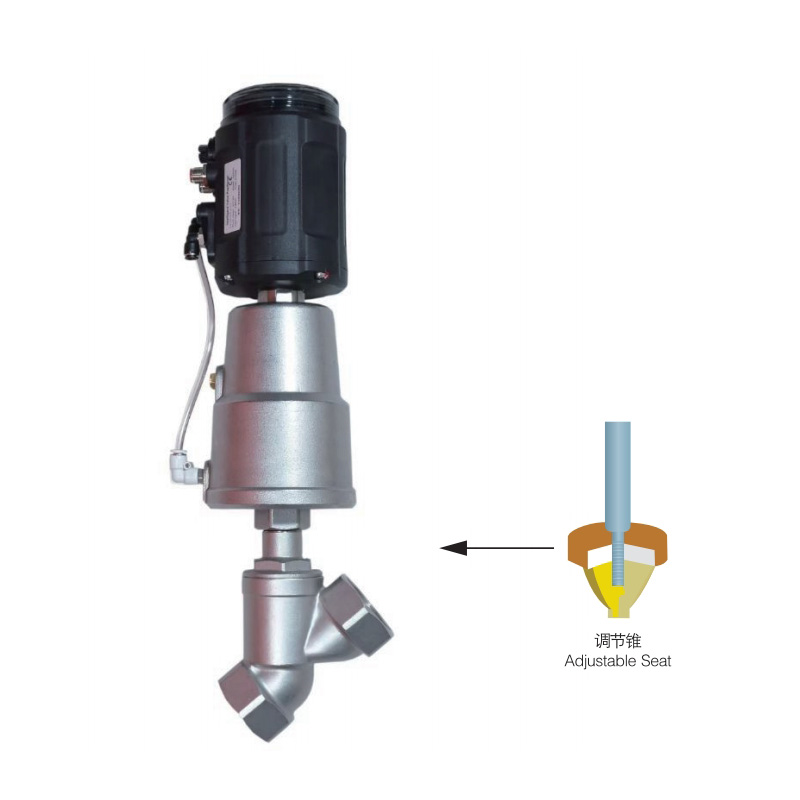

　　独特的调节锥设计，建立了阀门开闭形成和流量的线性变化关系，从而实现快速的流量调节功能。

　　注意事项

　　安装时，如需拆卸阀体，请在安装完成后再次调整零点；请勿倒置安装；为确保调节，建议按照阀座下流方向安装；请做好的防水措施。

　　智能参数

　　材料：PC、PA、不锈钢、硅橡胶

　　电源：直流24V+/-10%

　　信号输入：0/4~20mA或0~5/10V

　　设定信号输入阻抗：0/4~20mA信号时240Ω、 0~5/10V信号时21KQ

　　压缩空气要求：中性气体，符合DIN ISO 8573-1要求

　　颗粒度要求：Class 5(<40μm)

　　颗粒密度要求：Class5(<10mg/m3)

　　凝点要求：Cass 3(<-20℃)

　　油脂浓度要求：Class 5(<25mg/m3)

　　环境温度：-20~55℃

　　气体接口：直插式快速接头(内径φ8mm、6mm或1/4")

　　电气快速接头：M13×1.0三针(电缆直径o5mm)、M17×1.0九针(电缆直径o6mm)、M13×1.0四针(电缆直径o5mm)

　　气源压力：高于执行器最小动作压力0.5~1bar,不超过7bar

　　位置传感器行程/阀杆行程：5~50mm

　　安装方式：倾向于安装在执行器顶端，通过M26螺纹和执行器连接

　　防护等级：IP65符合EN60529要求

　　功耗：<5W

　　角座阀技术参数

　　公称压力：Max 1.6MPa(232psi)

　　气源压力：0.3～0.8MPa(43.5-116psi)

　　控制介质：中性气体或空气Neutral gas,Air

　　阀体材料：CF8M/CF8

　　密封材料：PTFE

　　气缸材料：CF8

　　介质温度：-20℃～+180℃,25℃～+220℃

　　环境温度：-10℃～+80℃

　　控制形式：单作用常闭、常开、双作用常闭、双作用自由态

　　连接形式：螺纹式(BSP,BSPT,NPT),焊接式，法兰式，快装式

　　规格尺寸：3/8～4”

　　介质粘度：Max 600mm2/s

　　适用介质：水、酒精、油、染料、蒸汽、中性气体或液体、有机溶剂、酸碱溶液
