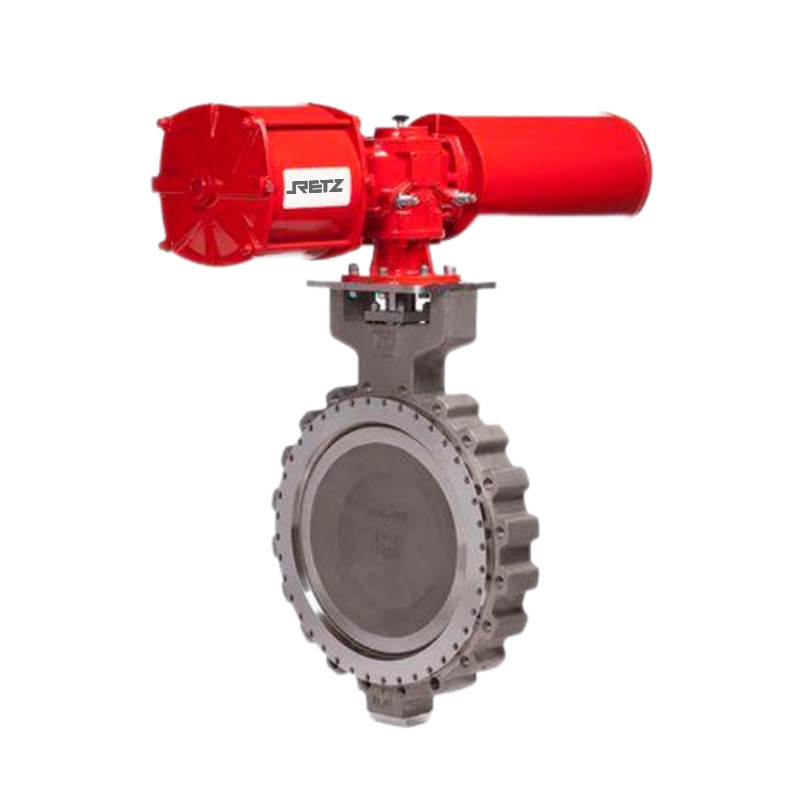

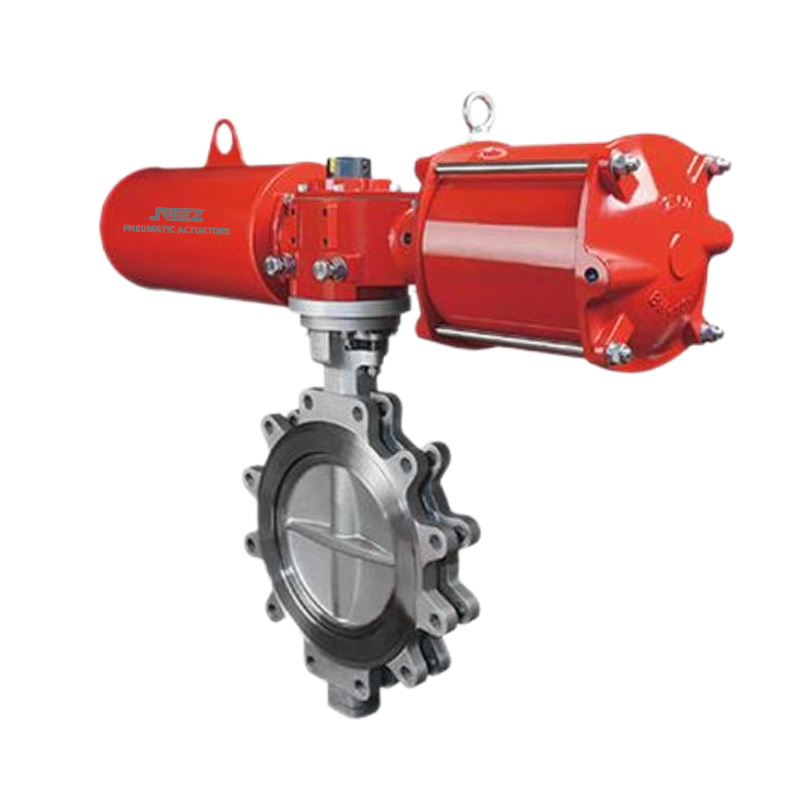

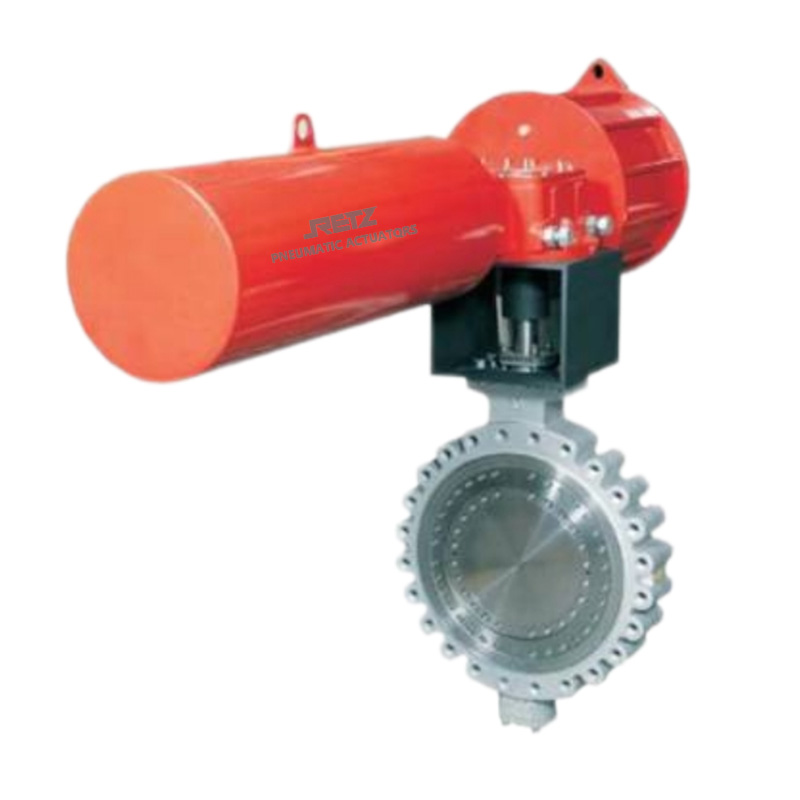

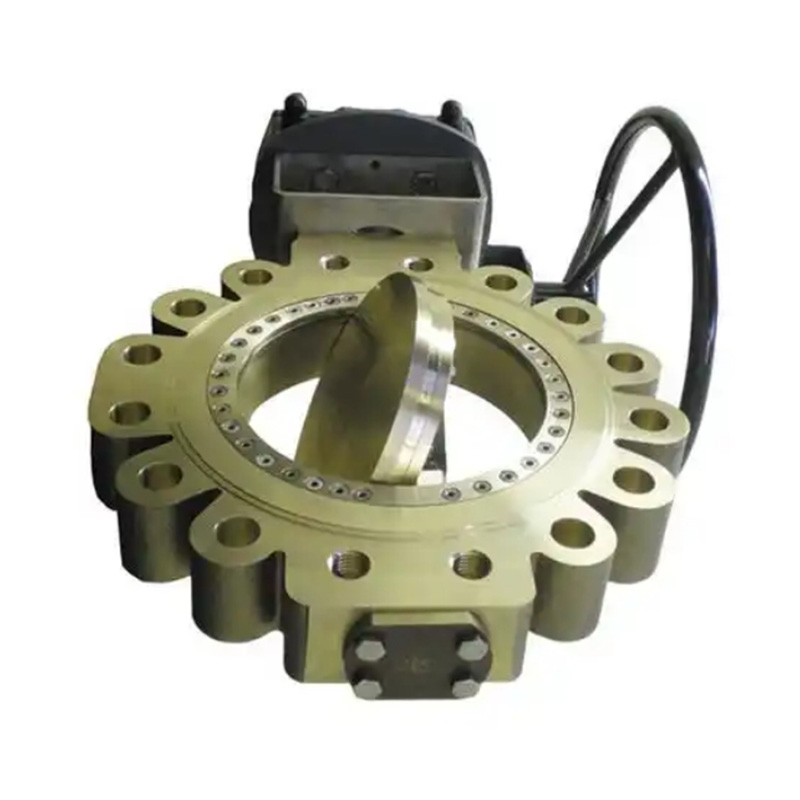

进口气动硬密封凸耳式蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　气动硬密封凸耳式蝶阀采用三偏心结构，即在普通金属硬密封双偏心蝶阀的基础上增加了个角度偏心。这个角度偏心的主要作用是：使阀门在开启或关闭动作的过程中，密封环与阀座之间的任意一点都会迅速脱开或接触，做到密封副之间真正的无摩擦”,极大地延长了阀门的使用寿命；

　　蝶板密封环由片状不锈钢的石墨、碳纤维、PTFE等材料复合而成，不锈钢片为主密封，非金属夹层为辅助密封，这种双重密封结构，使阀门密封更可靠，密封泄漏登记可达ANSI B16.104 VI级或ISO5208 A级。蝶板密封环选用石墨/碳纤维/PTFE等夹层材料，与普通蝶阀的橡胶石棉板材质相比，具有更环保、更耐磨、更耐冲刷、更可靠等特点，可达10万次无故障启闭。

　　结构特点Structural characteristics

　　1.ISO5211连接盘

　　光杆可配连接盘，连接盘尺寸严格按照国际标准ISO5211执行，以便客户匹配安装执行器。

　　2.满足低泄漏标准TA-Luft石墨填料(可选)

　　3.防吹出阀杆设计

　　4.无摩擦设计

　　三偏心结构的应用减小了阀瓣密封面和阀体之间的摩擦，从而当阀门打开或关闭时，阀瓣可以快速地脱离阀座。

　　5.动负载填料系统

　　在阀门的泄漏问题上，传统上往往都集中于阀座的泄漏，即内漏，而忽略了填料部位的泄漏，即外漏。在填料密封等防止外部泄漏构造上，采取了动负载标准设计，采用了组合式填料密封系统，确保阀门泄漏率≤20ppm,使填料持久密封，延长填料免维护周期。6.自润滑轴套

　　7.止推垫防止蝶版上下窜动

　　8.密封圈材质l

　　密封圈采用了全金属合金钢锻造，其优点是抗冲刷、耐磨损、耐高温高压，使用寿命长。

　　9.可更换密封副

　　密封副均可更换，由于蝶板密封面与蝶板，阀座与阀体是独立的，所以蝶板密封及阀座可以同时更换；当蝶板密封面或阀座受损时，只需要调换密封和阀座即可，大大降低了保养成本，减少了维修工时和检修强度与难度。

　　10.双向密封设计

　　实现双向密封，能正反双向承压，正项及反向承压时均不会发生内漏，且满足标准零泄漏要求。

　　11.本质防火结构与设计

　　金属对金属硬碰硬密封副结构，使阀门本身具有防火特性，且测试结果符合APl607的规定

　　12.依靠扭矩密封

　　阀门至始至终都能保持双向密封性能，阀门密封不依靠介质力，完全由驱动装置提供的扭矩实现密封，阀门在高、低压下均能可靠密封，密封性能检测结果符合API609、ISO5208等标准规定。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　尺寸范围Size Range1.5"-24"(DN40-DN600)

　　阀体结构Body Construction：凸耳对夹式

　　温度范围Temperature range：-40℃~600℃

　　压力等级Pressure levels：10~160bar/150LB~900LB

　　阀体材料Body material：WCB铸钢/不锈钢304、316

　　阀板材料Valveplate material：WCB铸钢/不锈钢304、316

　　阀杆材料Stemmaterial：不锈钢

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
