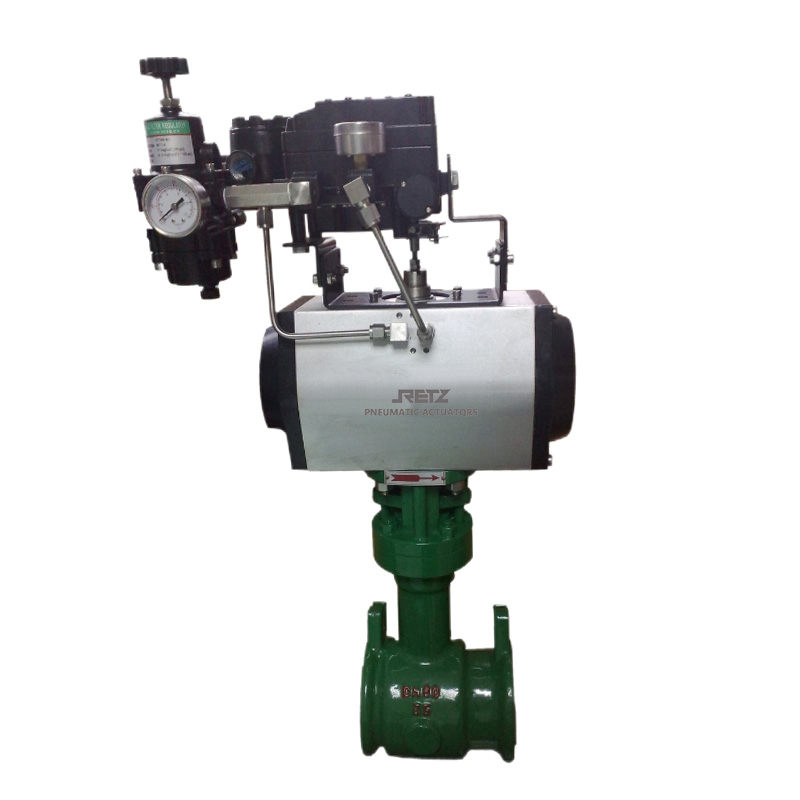

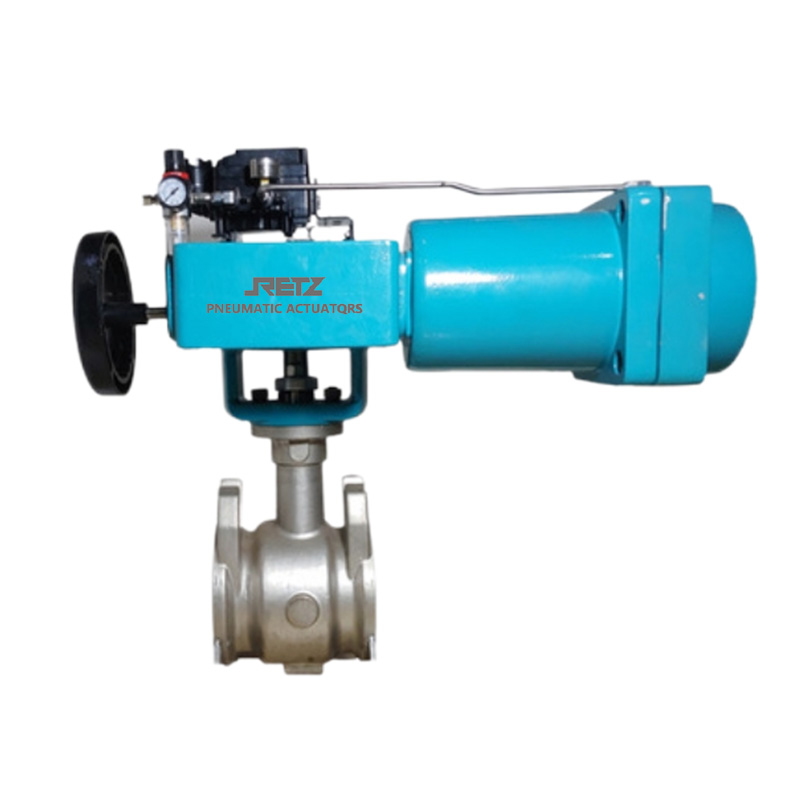

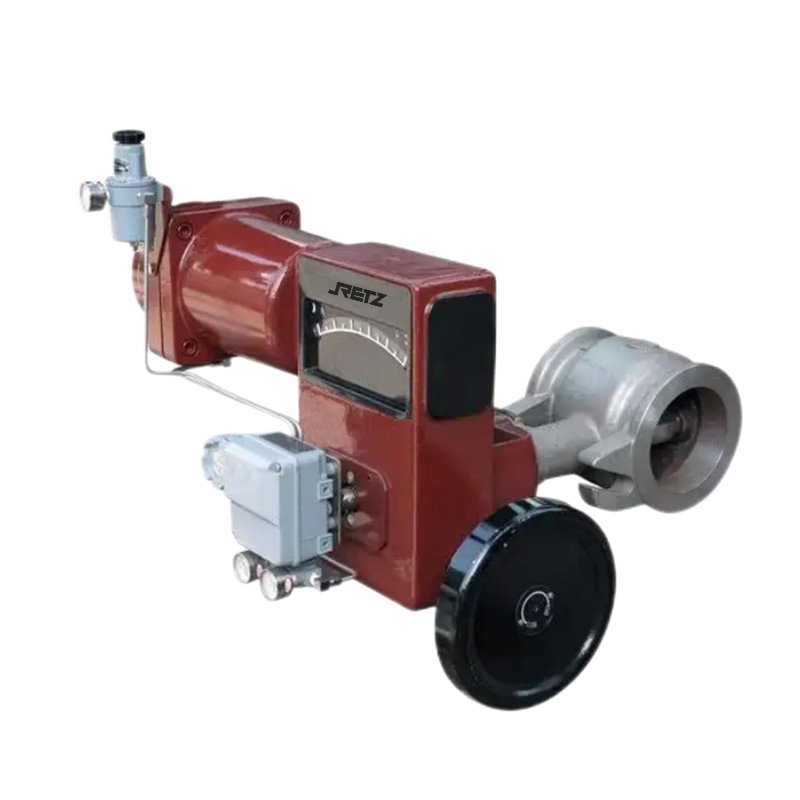

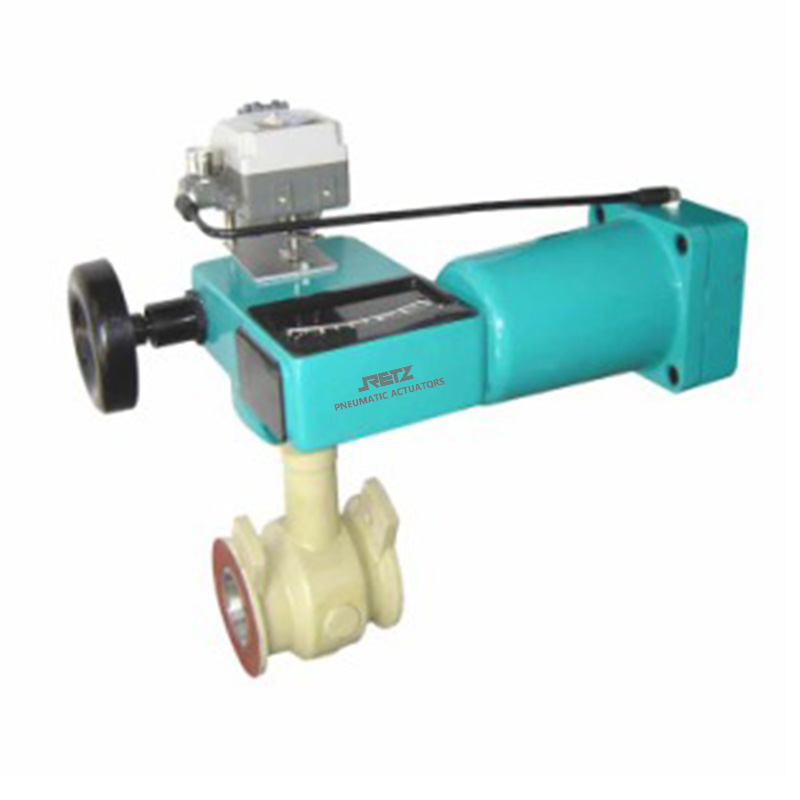

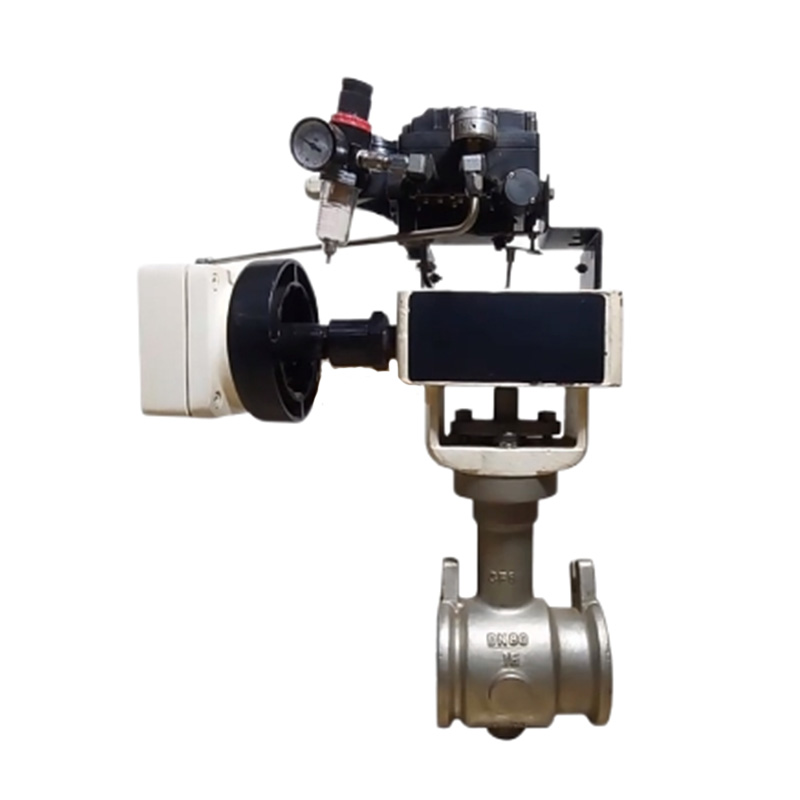

进口气动凸轮挠曲阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　气动偏心旋转阀亦称凸轮挠曲阀，是一种兼顾蝶阀和球阀的优点，并避免运动干涉的结构新颖的阀门，其工作原理就是一个偏心转动的扇形球阀，利用偏心球冠与阀座相切，打开时，球芯脱离阀座；关闭时，球芯逐步接触阀座，使球对阀座产生压紧力

　　主要功能

　　①具有蝶阀大容量特性(大CV值),又比蝶阀牢固；

　　②具有球阀的高可调比和严密封性；

　　③偏心旋转结构，运动过程无摩擦磨损，阀门使用寿命长；

　　④流路通畅，具有直通的易流通形式，杂质不易沉淀；

　　⑤作为回转式阀，其动态稳定性优良，允许压差较大。

　　⑥同时具备调节(配)和切断功能。

　　气动偏心旋转阀结构特点Structural characteristics

　　1、阀芯的回转中心不与旋转轴同心---偏心H值。

　　①关闭时，球芯才与阀座接触，由执行机构提供关闭力，密封可靠；

　　②开启后，球体与阀座面脱离接触-间隙δ值，减少了阀座及球面磨损，延长使用寿命。且几无摩擦阻力，运动轻快。

　　2、阀芯后部设有导流翼

　　①有利于流体的稳定流动，具有优良的稳定性；

　　②导流翼的存在，增加了球芯刚度，减小了受力变形。

　　3、球芯采用两端支撑，内部流道更通畅

　　①介质直通，流阻系数小，具有较大CV值；

　　②更少流体堆集，结焦面积更少；

　　③阀杆水平安装时(阀门横装),流体对杂物有吹扫作用，具备自洁功能。

　　4、密封面之间不存在配合间隙，泄漏等级高

　　①可进行微量调节，可调比达到100:1以上，最小开度2%,实现大范围的流量调节。一般阀可调比达到50:1,最小开度8%。

　　②球面+锥面密封结构，能方便实现金属严密封。

　　5、浮动阀座提高了密封泄漏等级

　　①阀座通过弹性与阀体半刚性固定，在关闭时，由于球面+锥面密封副产生了楔紧作用，阀座产生了微量柔动、自动迭中，补偿了制造误差，保证了密封面的紧密贴合。

　　②相比于市场上的固定式阀座，浮动阀座能方便实现金属硬密封VI级泄漏等级。

　　6、多种结构配置选择

　　①固定阀座和浮动阀座；②金属硬密封和软密封；

　　③半轴式阀轴：低压时，阀门内部流道更通畅；通轴式阀轴：高压时，增加阀门强度和刚度；

　　④法兰式和对夹式连接；

　　⑤可配气动(活塞式或薄膜式)和电动执行机构；

　　⑥阀门可横装或竖装

　　7、一体式上盖、加长导向套

　　①一体式上盖使阀门结构紧凑，足够的高度，使用温度-60～+350℃;

　　②增长的导向套增强了阀轴的承载能力和稳定性，同时滑导面硬化，抗磨损。

　　8、防窜动及防吹出结构

　　①加长导向套及阀轴之间设有开口卡环及环槽；

　　②开口卡环防阀轴窜动，并对球芯限位。同时防阀轴受力断裂后吹出伤人。

　　9、软密封具有防火结构

　　①阀座支撑套上设有密封面(辅助密封),在正常工作时不起密封作用；;

　　②当火烧损坏软阀座、主密封失效后辅助密封形成第二道密封。

　　10、固体颗粒冲刷及结焦结构

　　对主要件采用硬质材料(440C等)或堆硬质合金(STL、Ni60、WC等),具有抗磨损及固体颗粒冲刷的作用。

　　①滑导及支撑件：导向套、底轴；

　　②介质流道面：挡圈、阀座、球芯；

　　③硬化后的密封面，形成挤压刀口，可挤断(碎)异物；

　　④内部流道更通畅，更少流体堆集，结焦面积更少；

　　⑤适用于结焦、结晶、固体颗粒的场合。

　　适用场所

　　①调节或切断(VI级),特别是二者兼备时

　　②大容量需要高CV值时；

　　③大范围流量调节需高可调比时(可调比100:1);

　　④介质中有颗粒及结焦场合；

　　⑤要求小型化、轻量化的场合。

　　技术参数和性能

　　公称通径：DN25～DN200

　　公称压力：PN1.6、4.0、6.4MPa(注：PN6.4MPa仅用于DN25-150的阀)

　　连接型式：法兰式(法兰标准：JB/T79.1-94、79.2-94等)

　　材料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等

　　上阀盖：与阀体成一整体-45~+400℃

　　压盖型式：螺栓压紧式

　　填料：V型聚四氟烯填料、含浸聚四石棉填料、石棉纺织填料、石墨填料

　　阀内组件

　　阀芯型式：偏芯旋转阀芯(带导流翼)

　　材料：铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等

　　额定行程：全开60℃

　　执行机构

　　型式：单作用、双作用活塞式执行机构

　　供气压力：400~700KPa

　　气源接口：G1/4寸、G1/8寸、G1/2寸

　　环境温度：﹣30～﹢70℃

　　阀作用型式

　　单作用执行机构：气关式(B)--失气时阀位开(FO)：气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀保持(FL)：气开式(K)--失气时阀保持(FC)

　　附件：、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

　　性能

　　回差：带：小于全行程的1%

　　基本误差：带：小于全行程的±2%

　　泄漏量：符合ANSIB16.104标准，软密封VI级、硬密封IV级

　　可调比：100：1
