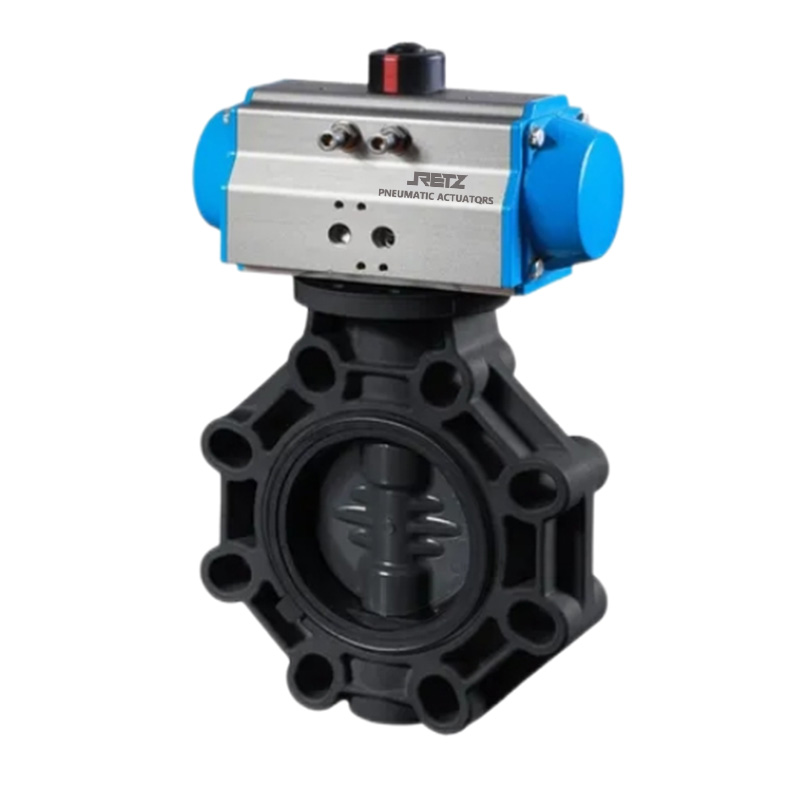

进口气动凸耳式塑料蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　PVC气动凸耳式塑料蝶阀具有良好的化学稳定性，能够耐受多种化学物质的侵蚀，除了一些强氧化性酸和有机溶剂外，对大多数常见的酸碱溶液、盐溶液等都有较好的耐受性。独特的设计提供了完全的双向操作，下游拆卸方便维修或拆除下游管道时不需要拆除阀门，也不需要不需要排空管道液体。

　　结构特点

　　安装便捷，阀门与管道中心匹配，不需要长螺栓，减少螺栓蠕变对密封的影响。

　　加厚的阀体和加强筋，无镂空设计，针对应力集中进行设计优化，增强阀门在苛刻工况下的强度。

　　优化的阀瓣/阀杆密封设计，杜绝泄漏。

　　阀瓣可选多种材料，耐腐蚀性出众。

　　重量约为金属蝶阀的1/6，安装、更换方便。

　　出色的耐腐蚀性能够比金属阀门有更长的使用寿命，较低的重量降低了管路费用，可以在很多工况下代替金属阀门。

　　阀杆直径与金属阀门一致，阀瓣阀体厚度厚，强度高。

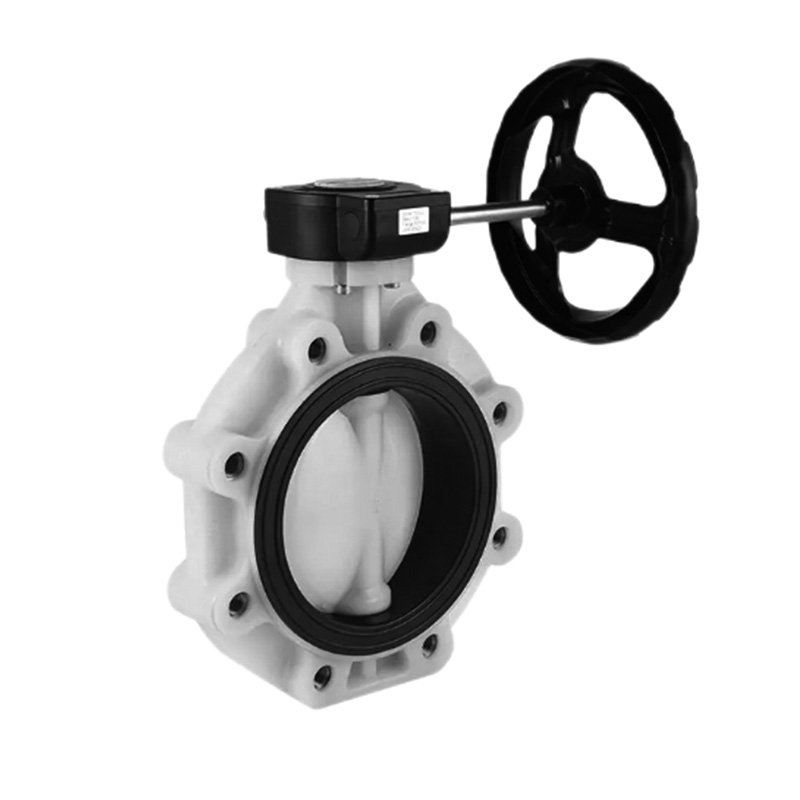

　　可选择手柄，蜗轮，气动，电动等执行机构。

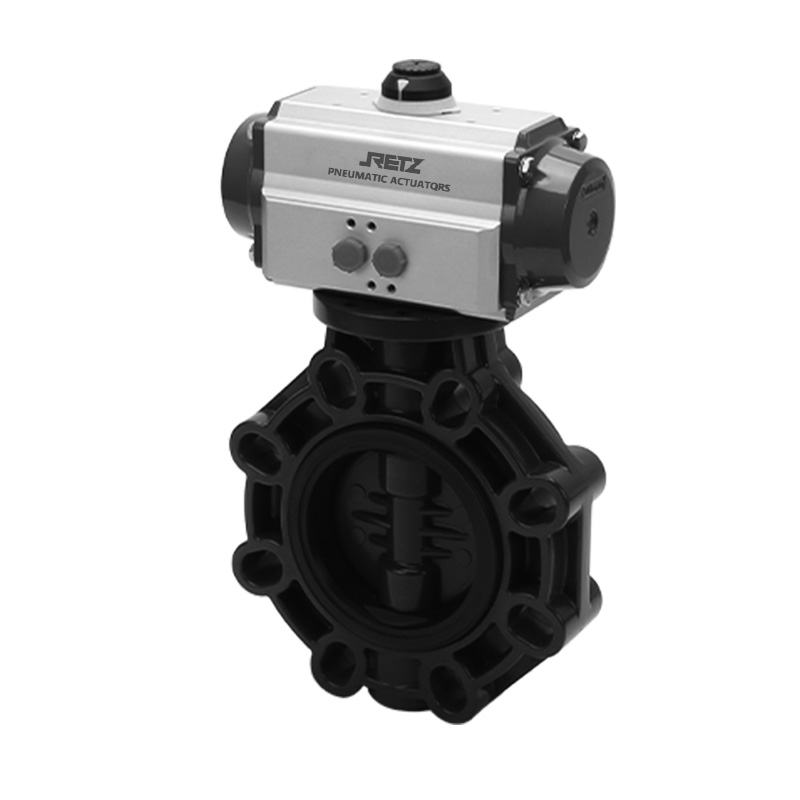

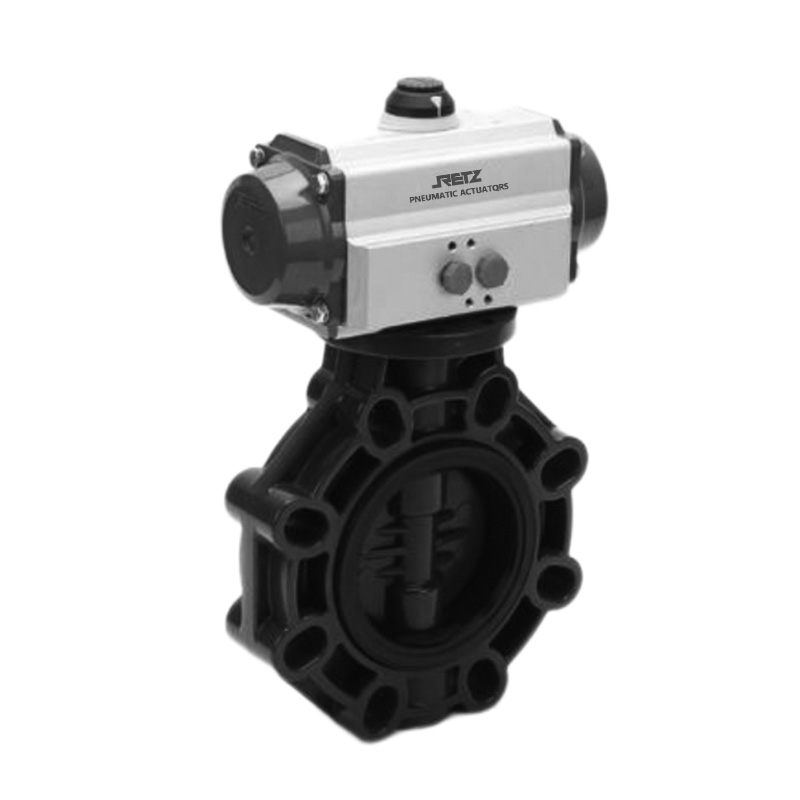

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

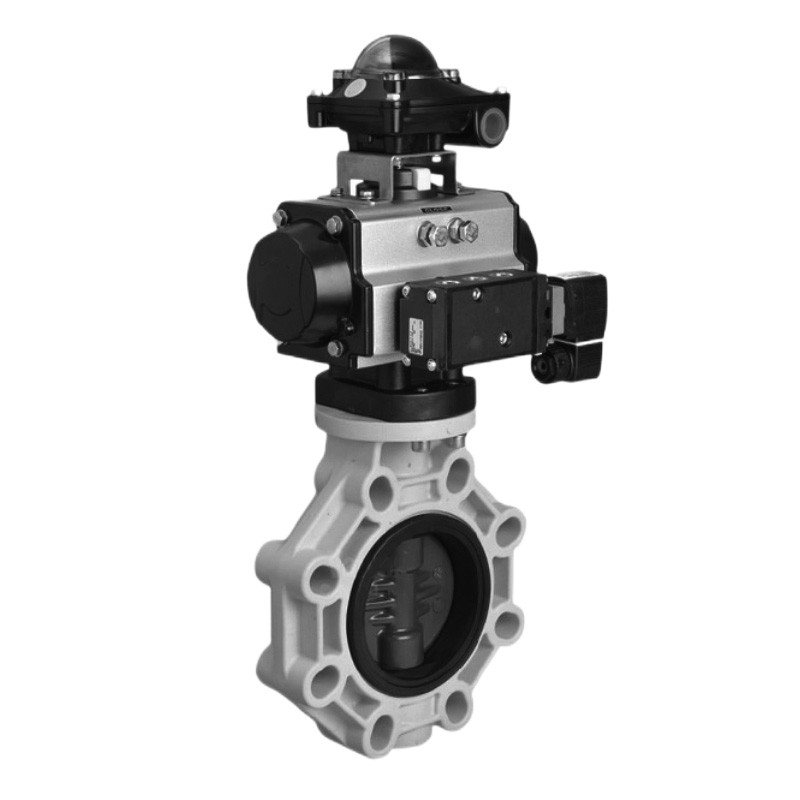

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　主要零件与材质Main Parts and Materials

　　气动执行器：铝合金，塑料aluminum ally,plastic

　　阀体Body：FRPP,PPH,UPVC,CPVC,PVDF

　　阀座Seat：EPDM,FPM

　　阀杆Stem：钢，不锈钢steel,stainless steel

　　阀瓣Disc：FRPP,PPH,UPVC,CPVC,PVDF

　　阀瓣O型圈O-ring:EPDM,FPM

　　螺栓螺母Stud Bolt&Nut:钢&塑料螺帽，不锈钢steel&plasticnuts,stainless steel

　　尺寸范围Size Range1"-24"(DN25-DN600)

　　阀体结构Body Construction：凸耳式

　　温度范围Temperature range：0℃~80℃

　　压力等级Pressure levels：10bar/150LB

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
