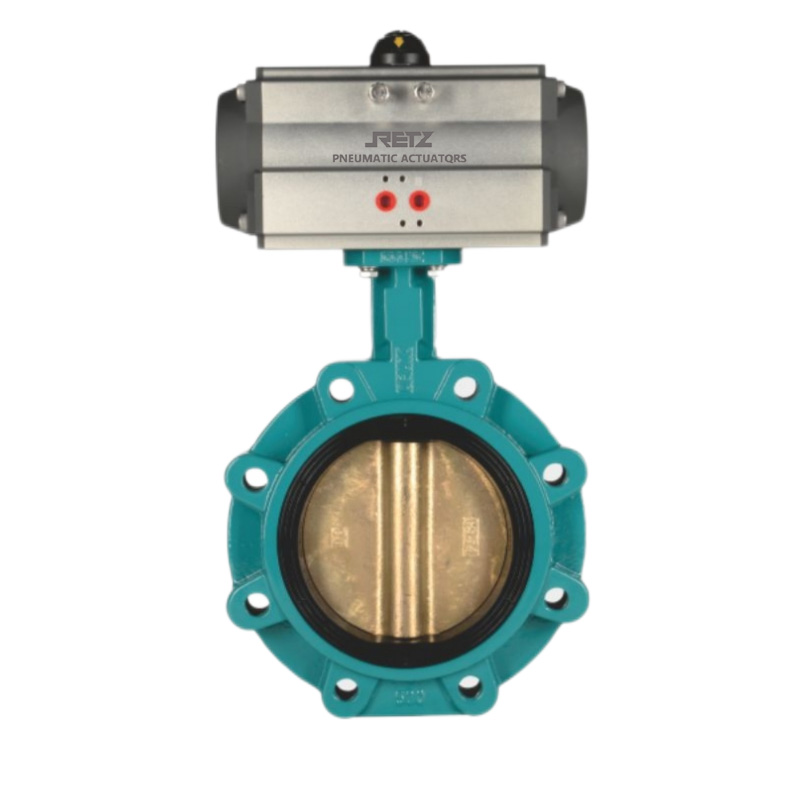

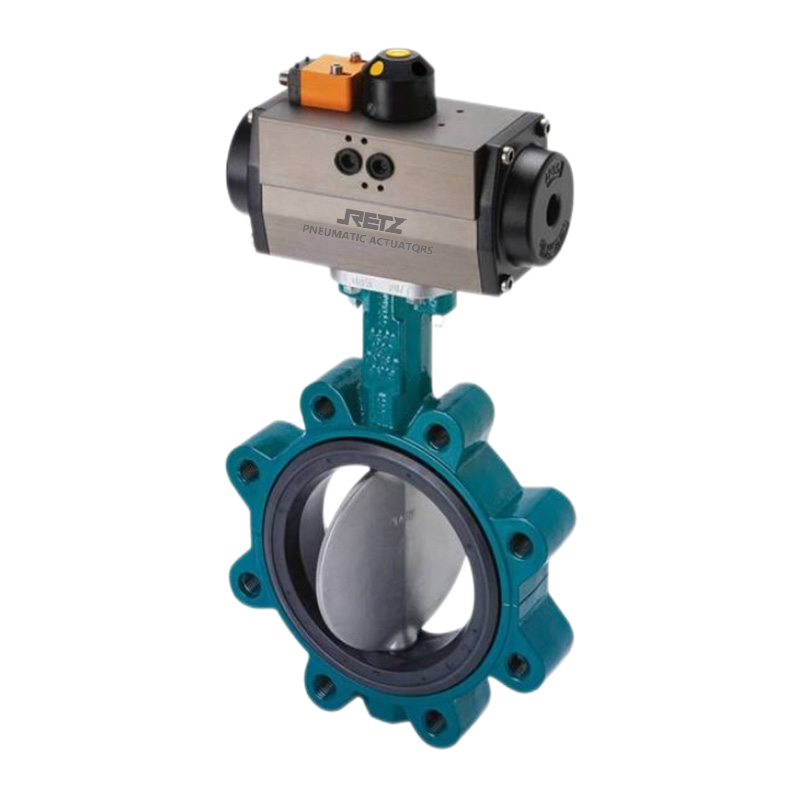

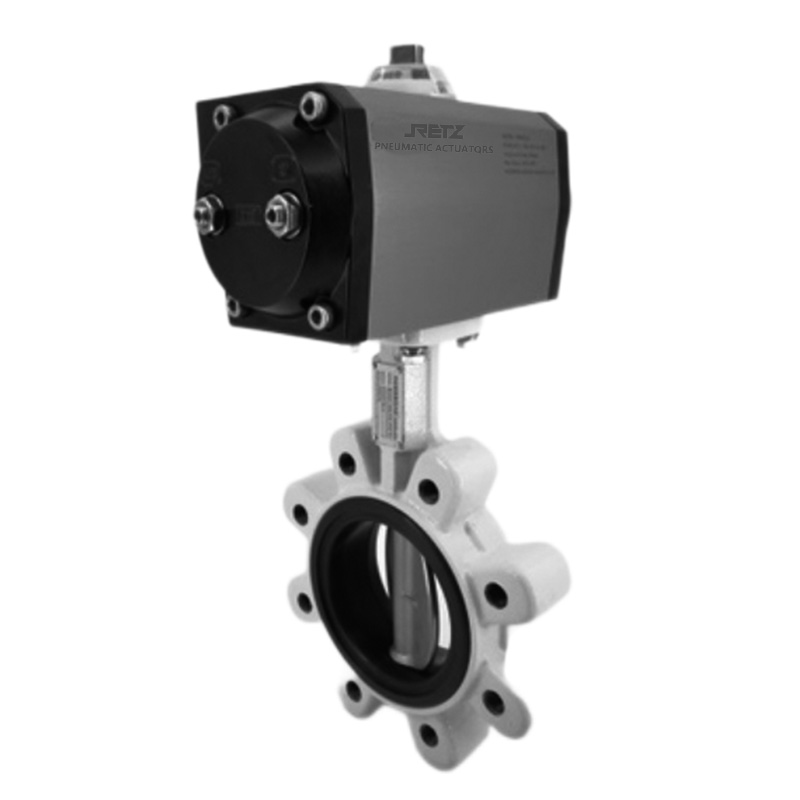

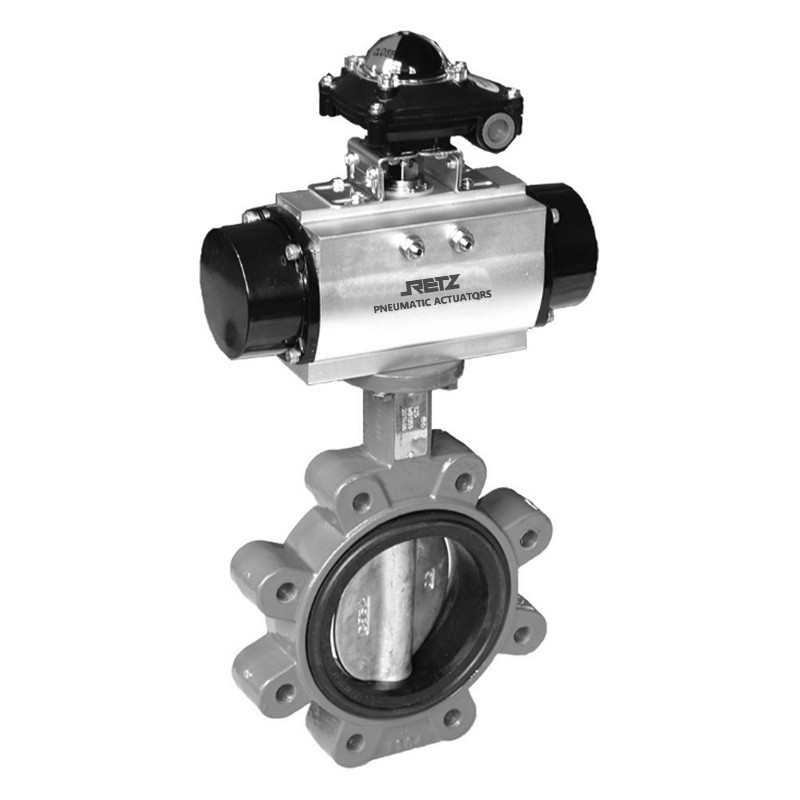

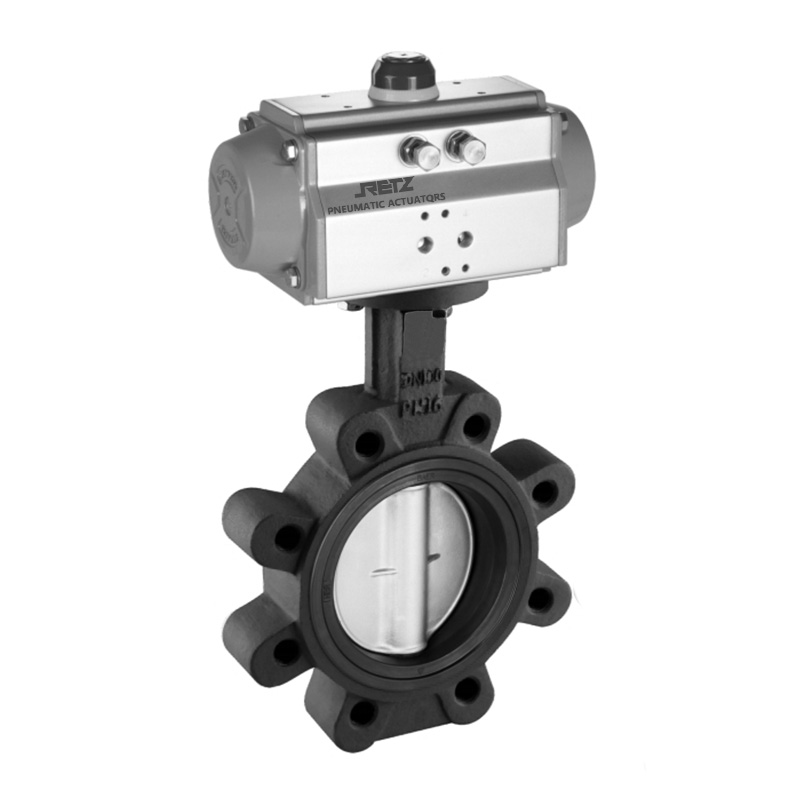

进口气动凸耳式蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　气动凸耳式蝶阀凭借其独特的凸耳结构、合理的技术原理和多样的功能应用，在工业流体控制领域展现出诸多优势。其高效的流量和压力控制能力、快速开关特性、良好的密封性能以及方便的自动化集成与远程控制等特点，使其能够适应各种复杂的工业工况，为化工、石油、电力、水处理、造纸等众多行业的管道系统提供了可靠的流体控制解决方案。随着工业技术的不断发展和进步，凸耳式蝶阀有望在性能优化、智能化控制等方面取得更大的突破，为工业生产的高效、安全、环保等目标做出更大的贡献

　　结构特点Structural characteristics

　　1.阀杆套Stem sleeve

　　抗腐蚀聚四阀杆套或铜套能吸收重负荷时的侧向推力。

　　2.阀杆填料Stem packing

　　自调式U杯型调料与○型密封圈双重密封设计，可保证双向密封防止外来物质进入阀杆腔内。

　　3.阀板Valve plate

　　一片式设计，阀板边缘经球面加工和手工抛光，具有操作扭矩力低、阀座使用寿命长和密封性能好等优点。应用在卫生领域时，这样的设计完全防止收藏灰尘颗粒和细菌。阀杆和阀板表面也可以包一层丁腈橡胶或乙丙橡胶，防止金属表面侵蚀和腐蚀。阀板和阀杆按“薄板设计”可以提高Cvf(比普通心轴穿透阀板高50%)和较大的压力可恢复能力，具有较小的压力，是一种节能阀门。

　　4.阀座Valve seat

　　独特的舌槽结合式阀座设计，能够完全把阀体与管内介质隔离。与其他同类阀门比较，它具有阀座安装牢固、更换方便快捷、扭矩小的优点。阀座表面有模压成一体的O型环，不需要再安装时另加法兰垫片。

　　5.阀体Valve body

　　阀体设计成可适用于美标、日标、国标等常用标准。阀体外涂层可选用环氧树脂涂层、聚酰胺纤维(尼龙)涂层及氟碳树脂等涂层，可适用于不同工况环境。

　　6.主密封和第二密封Primary and secondary seals

　　这类密封完全是把流体介质和阀体、阀杆相隔离，主密封是由通过机械加工和手工抛光的阀板肩部与阀座的内表面的预压接触来获得的。次密封是由阀杆和阀座孔的过盈配合获得的。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　阀体(Body):球墨铸铁(Ductile iron),铸钢(Carbon steel),304不锈钢(Stainless steel 304),316不锈钢(Stainless steel 316)

　　阀板(Disc):球铁尼龙(Ductile iron coated by nylon),球铁电镀(Ductile iron coated by nickel),304不锈钢(Stainless steel 304),316不锈钢(Stainless steel 316),316L不锈钢(Stainless steel 316L),双相不锈钢(Duplex stainless steel),铝青铜(Aluminum Bronze)

　　阀座(Seat):三元乙丙(EPDM),丁腈(NBR),耐温乙丙(High-temperature EPDM),氟橡胶(Fluorine Rubber),硅橡胶(Silicon rubber)

　　阀轴(Stem):45碳钢(carbon steel 45),410不锈钢(stainless steel410),304不锈钢(stainles steel 304),316不锈钢(stainles steel 316)

　　公称通径(Nominal diameter):DN50-DN600

　　公称压力(Nominal pressure):PN1.0-1.6Mpa

　　适用介质(Applicable medium):水(water),海水(sea water),污水(sewage),油(oil),空气(Air),食品(Food),弱酸碱(Weak acid and soda etc)等

　　使用温度(Applicable temperature):-20~220℃

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
