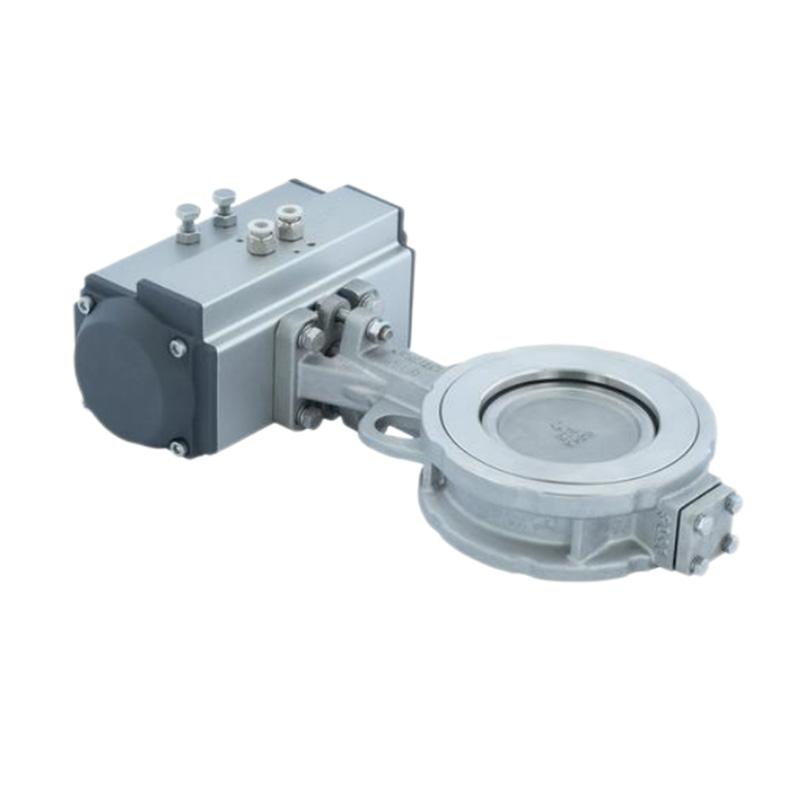

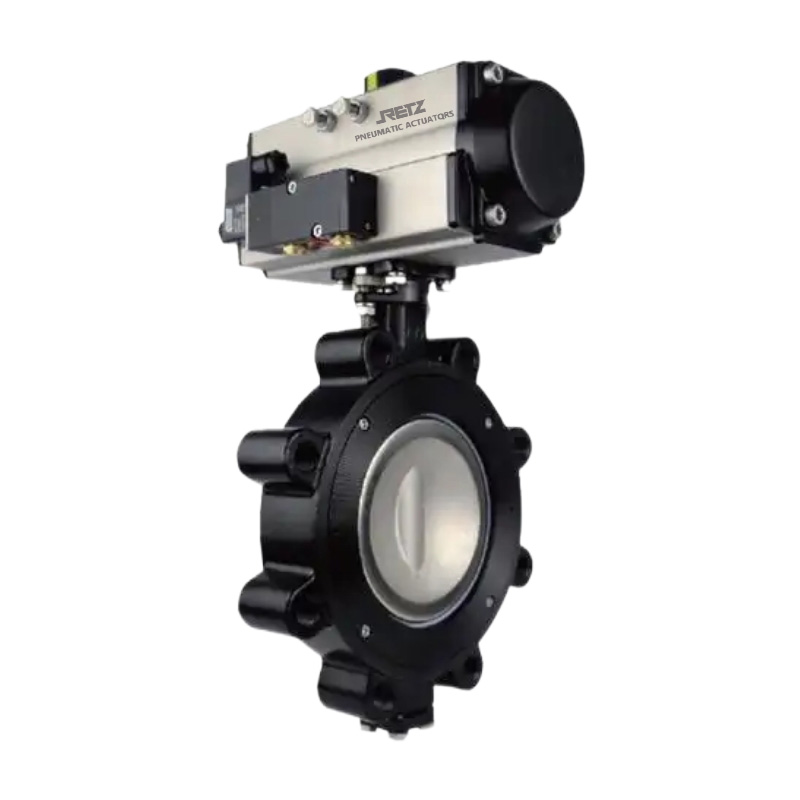

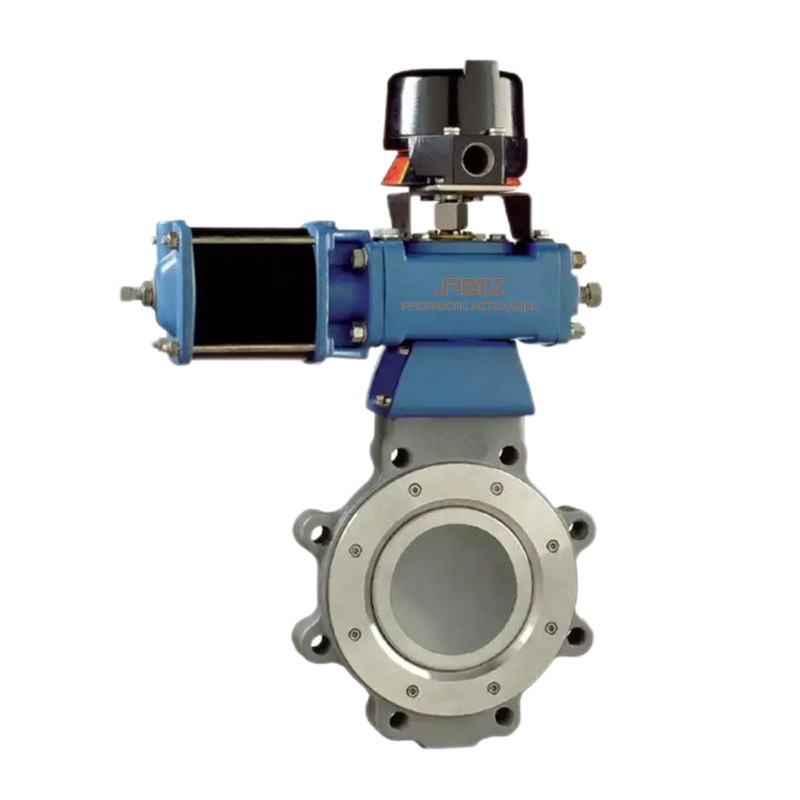

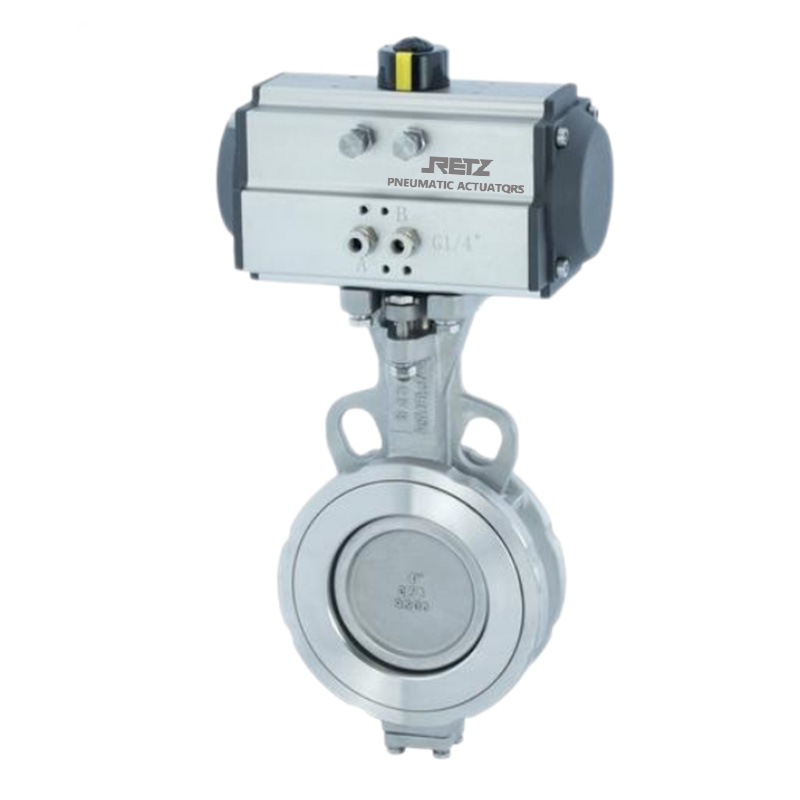

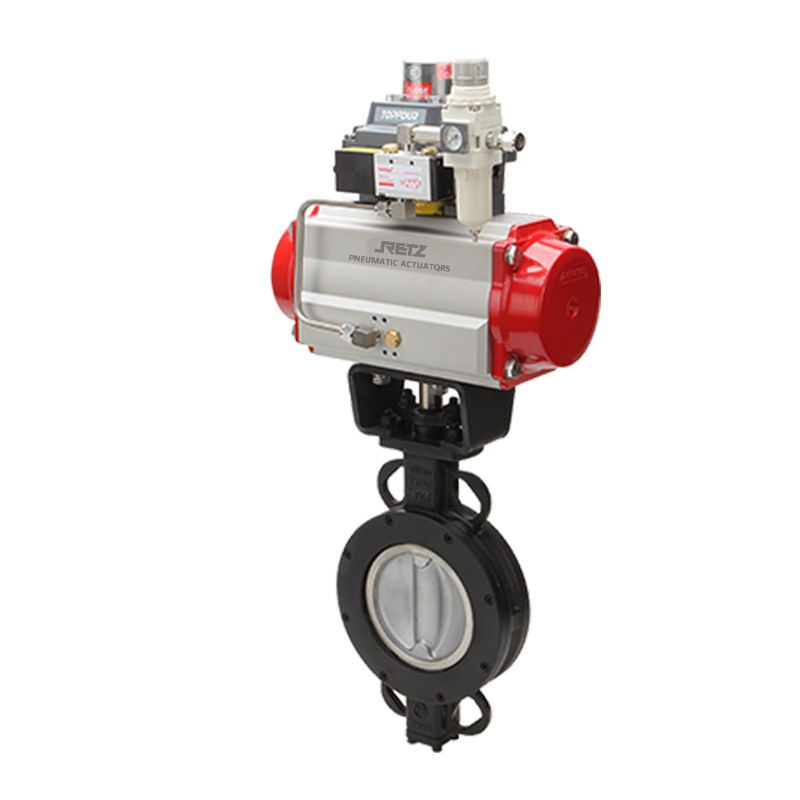

进口气动双偏心高性能蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　气动高性能双偏心蝶阀是为了解决通用蝶阀难以适应的高低温、高压、真空等工况而开发的高性能蝶阀。具有独特的自密封和双偏心结构，另外通过对三种密封材料的选择，在广泛的使用条件下保证高性能。可以适用于球阀或闸阀无法封闭的腐蚀性泥浆乃至高温蒸气等广泛的流体。

　　①高性能蝶阀，软密封和双重密封设计使阀门具有零泄漏性能。

　　②高性能蝶阀，使阀门被开启后蝶板能快速脱离阀座，大幅度消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻矩、降低了磨

　　损、提高了阀座寿命。

　　③阀座设计根据不同客户要求采用不同非金属材料以满足不同工况使用，亦可采用软密封+金属密封双重密封使阀门具有防火灾安全特质。

　　④高性能蝶阀，外挡式防吹出阀杆安全可靠，符合API609的规定。

　　结构特点Structural characteristics

　　1.自密封结构紧密闭合/The sealing structure tightly closed

　　采用了利用阀板和阀环上的液体压力，使两者紧密结合的新结构。因为液体压力越高，封闭性能越好，所以，其可靠性极高。

　　在构造上，两个方向无论哪一方受力，都可利用其液体压力，使阀板和阀环紧密接合。

　　设计上，阀板相对于阀体和阀座设置了两个偏心，因此在完全关闭前，阀板与阀座将维持在无接触状态。这种双偏心结构，可提供下列好处：

　　A、阀体双偏心构造

　　由于本体一侧的阀座和阀板之间的摩擦极少，因此可延长阀座的使用寿命，而且可用最小扭矩进行轻松的操作。

　　B、阀座的更换极为简单

　　可在现场取下座环，简单地进行阀座更换。

　　2.聚四密封圈(PTFE-40℃~275℃)

　　可以适用于具有强腐蚀性的化学药品和高达275℃的高温流体。

　　例：纯水、空调冷温水、海水、水。溶液。有机溶剂、空气、氧气、废气、城市气体、焦化气。

　　3.阀座&密封圈

　　在现场可独立更换阀座和密封环，无需将整个阀门更换，维修和提供时间以及成本大大减少，从而延长阀门使用寿命。

　　4.阀杆

　　XMT独特的阀板和阀杆连接减少了滞回现象，消除了外部连接(以及附加硬件)带来的诸多问题，并且易装卸。XMT具有一体式阀杆并且在填料上方带有放吹出环使得阀杆在工况压力下完全符合国际标准。

　　5.轴承

　　标准的轴承密封有效防止破坏性颗粒进入阀杆轴承，从而延长使用寿命。

　　6.填料

　　可调节的填料系统(填料压盖)减小了管道中介质散出的几率并且易于填料的现场更换。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　尺寸范围Size Range1.5"-24"(DN40-DN600)

　　阀体结构Body Construction：对夹式/凸耳式/法兰式Clamp/lug/flange

　　温度范围Temperature range：-40℃~275℃

　　压力等级Pressure levels：PN10 PN16 PN25 PN40 class150LB 300LB

　　泄漏等级Level ofleakage：VI零泄露VI zero leaks

　　阀体材料Body material：WCB/304/316/316L/2507/1.4529

　　阀板材料Valveplate material：304/316/316L/2507/1.4529

　　阀杆材料Stemmaterial：17-4

　　阀座材料Seatmaterial：PTFE/RPTFE/不锈钢Stainless steel

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
