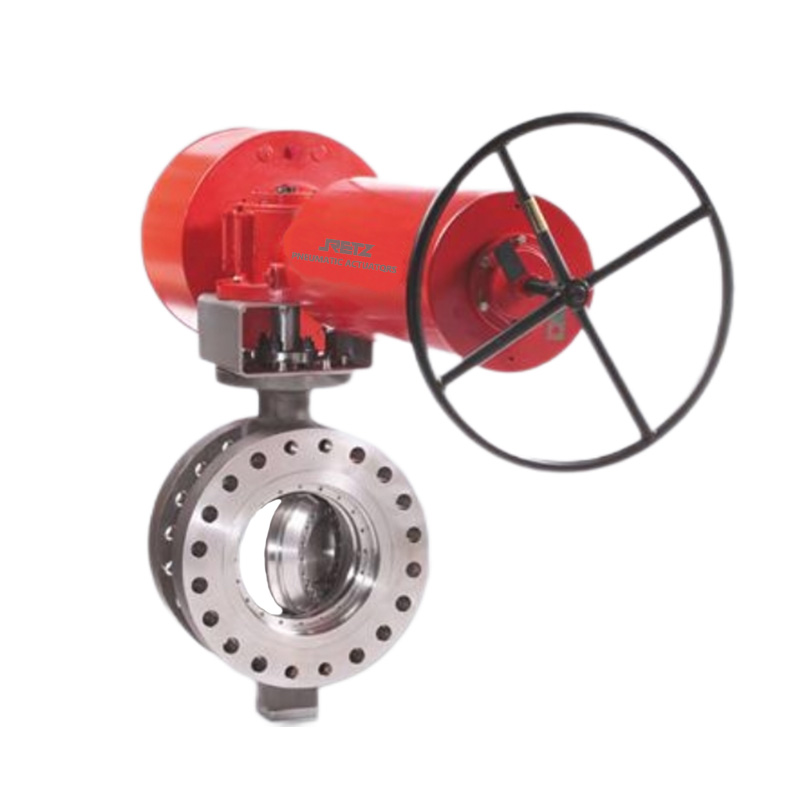

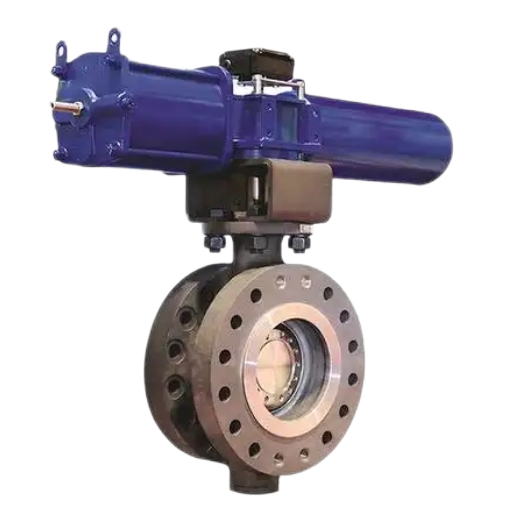

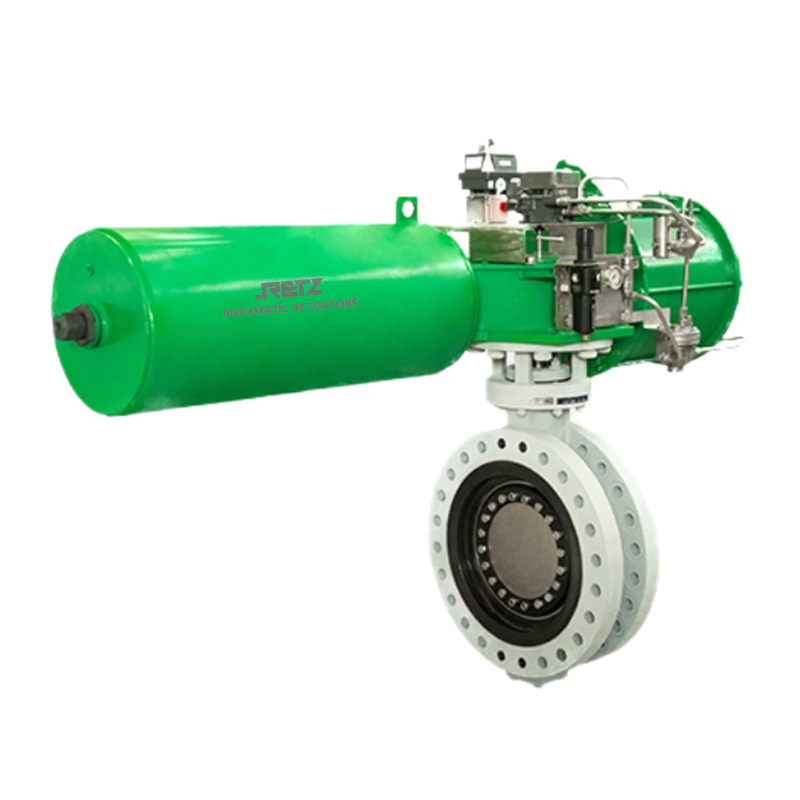

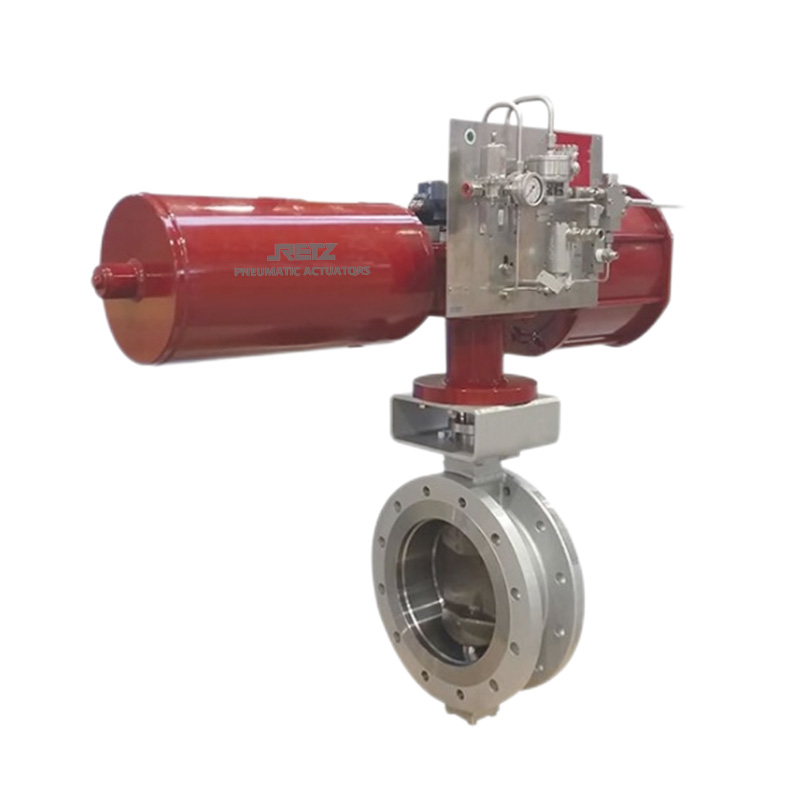

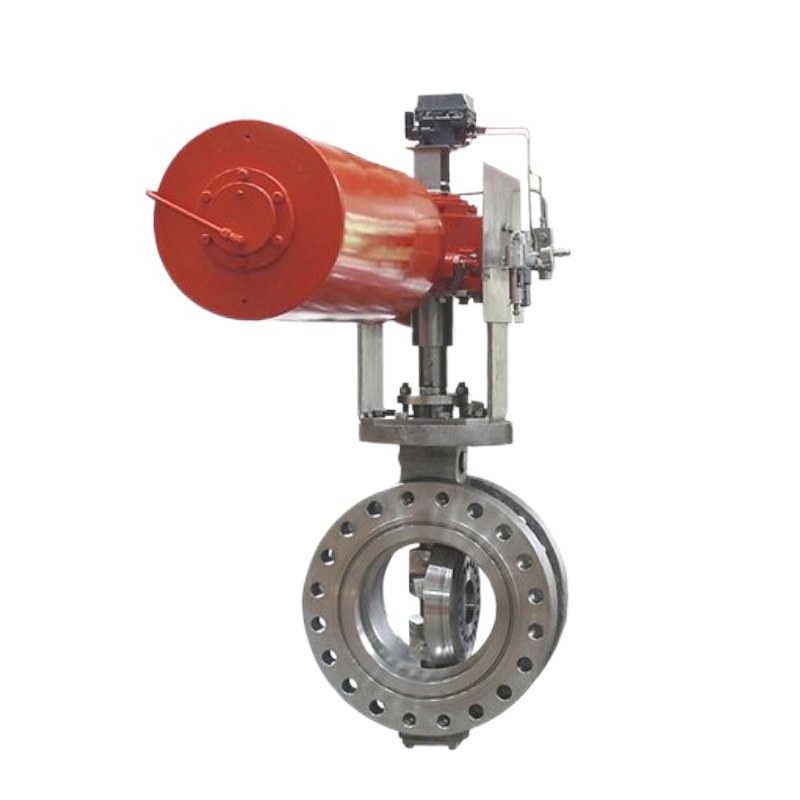

进口气动三偏心法兰蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　气动三偏心硬密封法兰蝶阀具有双向无气泡紧密关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的"焊接"性能，确保密封接触的均匀一致性。

　　三偏心蝶阀的原理The Design ofTriple Offset Butterfly Valve

　　个偏心:阀杆偏离密封面中心线

　　第二个偏心:阀杆偏离管道及阀门中心线，这两个偏心的目的是在阀门开关行程中，减少阀座与密封圈之间的摩擦

　　第三个偏心:阀门密封面斜锥角中心线偏离管道及阀门中心线

　　1.从几何形状上使得阀座与密封圈在整个开关行程中完全脱离。这一独特的偏心组合，既利用了凸轮效应，又完全消除了摩擦，而实现了阀门90行程中，阀座与蝶板上的密封圈之间无摩擦，去除了磨损和泄漏的可能。

　　2.优化了阀座与蝶板密封圈之间接触特性。绝大多数闸阀接触角为3°6°,此范围为锁定锥度范围，会产生很高的密封扭矩和开启扭矩。

　　3.阀门的接触角大于锁定锥度范围，从几何形状上排除了卡死的可能，从而确保阀门开关所需扭矩在阀门整个使用年限内不会产生很大的变化。

　　结构特点Structural characteristics

　　①弹性金属钢片夹层密封使阀门具有零泄漏性能。

　　②直角旋转无摩擦设计是通过一个独特三偏心原理实现的，0~90度行程阀座与蝶板密封圈之间无摩擦，去除了磨损和泄漏的可能，延长了阀门的使用寿命。

　　③扭矩密封可以保证阀门长期运行中的双向零泄漏要求，阀门开关寿命可以达到50万次。

　　④全金属结构+零泄漏性能，使阀门具有本质防火灾安全特质。

　　⑤蝶阀采用精密铸造工艺，包括阀门的阀体和阀板，这种阀门的工艺相对于钢板卷制的工艺来讲有许多的优点，最主要的是阀门的整体强

　　度高，相对而言阀门的成本也高于卷制工艺。

　　⑥外挡式防吹出阀杆安全可靠，符合API609的规定。⑦多种填料结构形式，以满足不同工况要求。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　尺寸范围Size Range1.5"-24"(DN40-DN600)

　　阀体结构Body Construction：法兰式

　　温度范围Temperature range：-40℃~600℃

　　压力等级Pressure levels：10~160bar/150LB~900LB

　　阀体材料Body material：WCB铸钢/不锈钢304、316

　　阀板材料Valveplate material：WCB铸钢/不锈钢304、316

　　阀杆材料Stemmaterial：不锈钢

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
