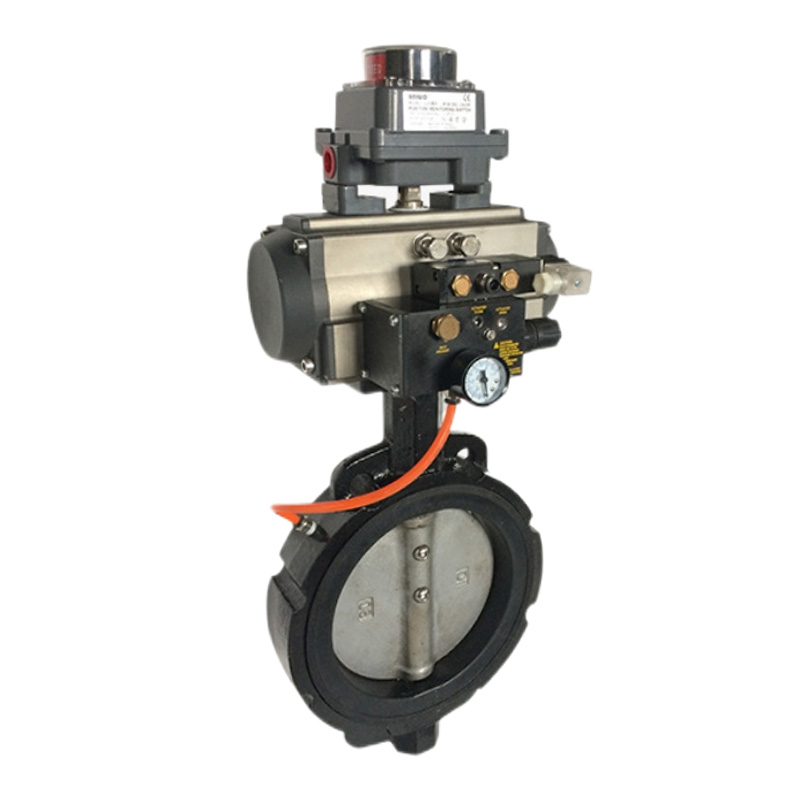

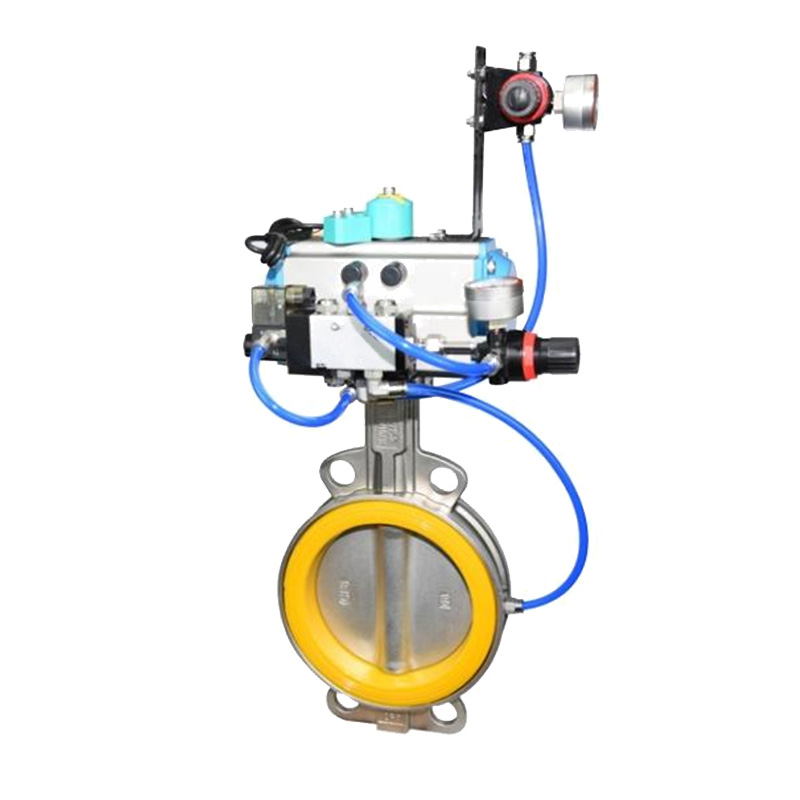

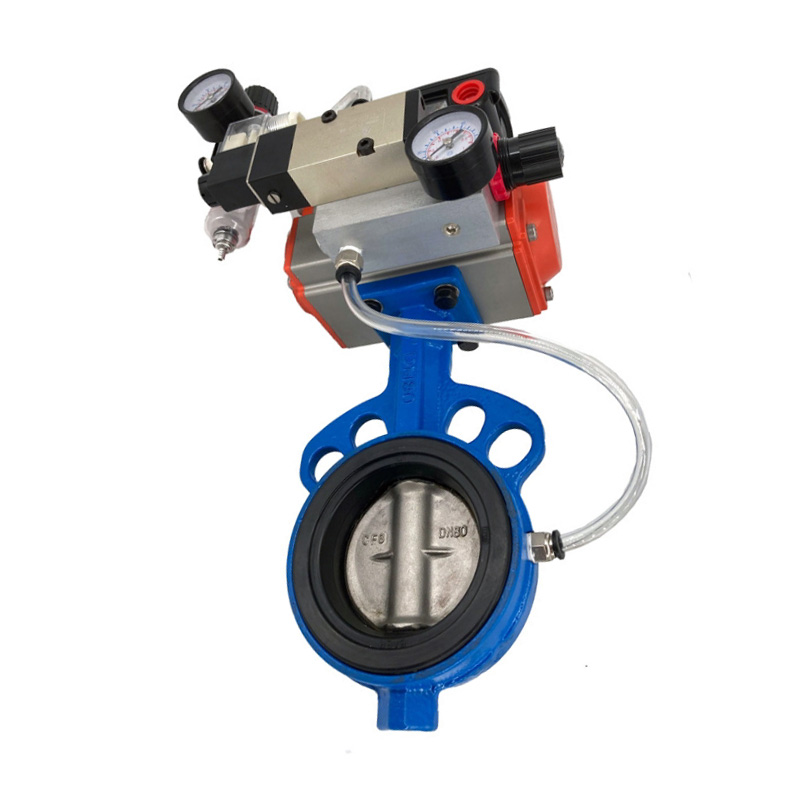

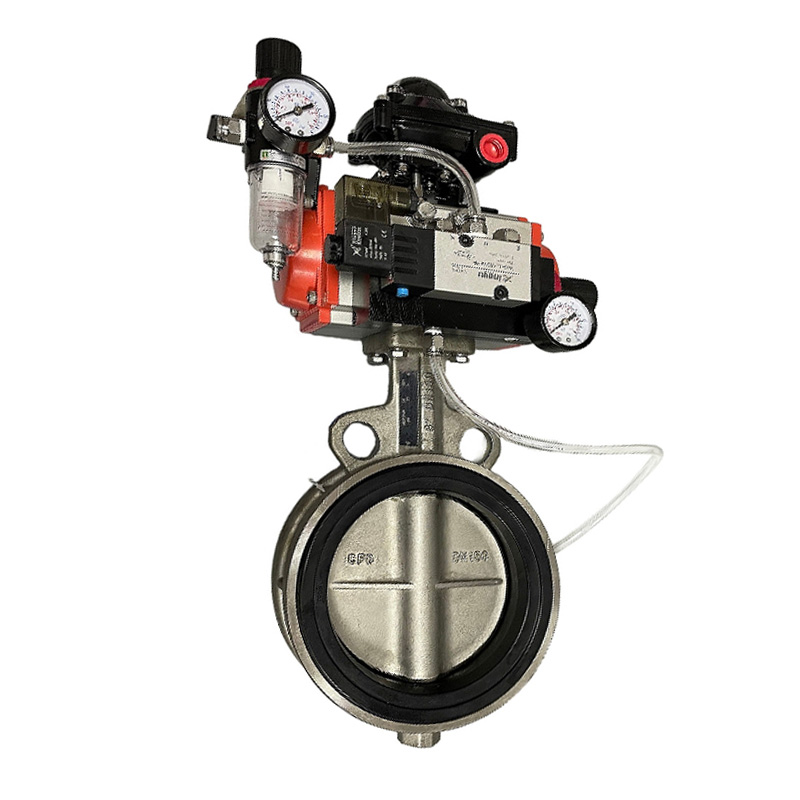

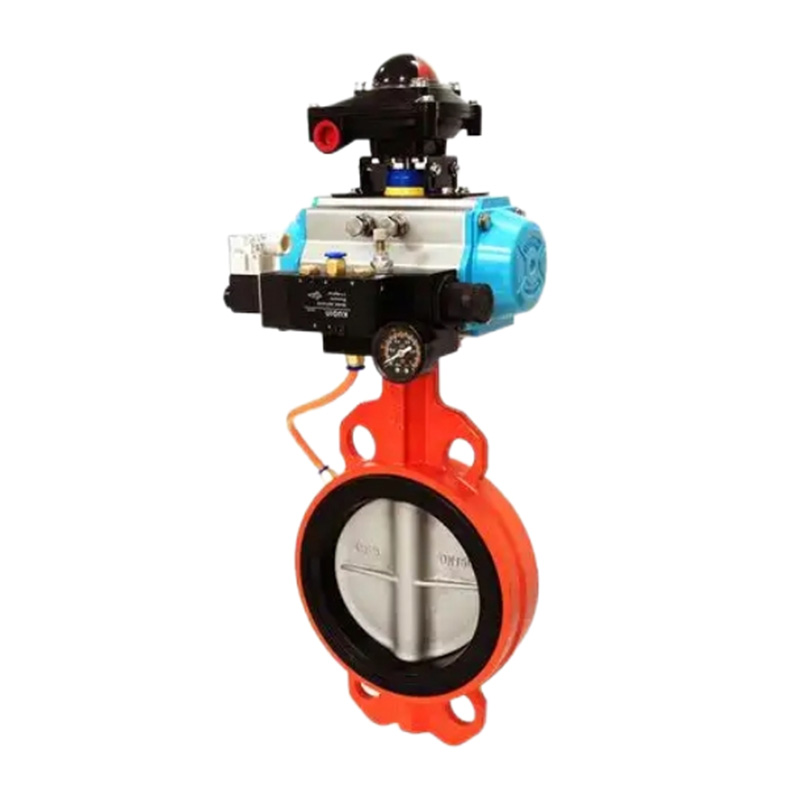

进口气动膨胀式蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

　　气动膨胀式蝶阀采用气体压力使阀座向着阀盘伸展，以便于随时为密封提供均匀分布的压力。由于在阀门的开启和关闭期间，阀盘和阀座只会民生瞬时接触，从而使阀盘仅受到轻微的摩擦。相反，对于一般的蝶阀来说，阀盘擦过阀座产生的碰撞，会降低阀门的性能和寿命。

　　工作原理/Working principle

　　气动膨胀式蝶阀打开和关闭该蝶阀时只需要很小的扭矩。

　　关闭，未密封状态

　　当阀门运动到关闭位置时，阀板只瞬间接触阀座，从而减低摩擦、麽损和扭矩的需求。

　　关闭，密封状态

　　阀门关闭后，阀座向着阀板迅速膨账，从而提供了更大密封面，并对阀板形成包围式密封。

　　打开，未密封状态

　　打开阀门前，阀座先排气收缩，然后阀板自由转动至开启位置。

　　结构特点Structural characteristics

　　防窜阀杆可显示阀板位置

　　阀杆防窜圈保证了现场使用的安全性

　　加长阀颈允许安装隔热层

　　较大尺寸的气体入口可以允许阀门快速地增压或减压

　　在滑套法兰和平板法兰情况下均实现可靠密封，锯齿密封水线杜绝橡胶滑动

　　易于更换的弹性充气阀座通过平滑的外形和锁扣设计将阀座的受压降到并能保持阀座的定位，且不需要任何法兰衬垫

　　顶部法兰连同轴方适合直接安装执行器

　　防尘圈可防止湿气及环境污物渗入阀轴区域衬套有效减少了运行摩擦和扭矩的需求，消除了金属与金属的接触，这样防止了轴的磨损和抱死

　　在最不利的条件下，O型密封圈可确保严格的密封

　　阀板中心凸起减薄设计有效提高流量特性且关闭可靠

　　O型密封圈为阀座膨胀压力提供持久可靠的密封

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　尺寸范围Size Range1.5"-24"(DN40-DN600)

　　阀体结构Body Construction：对夹式Clamp

　　温度范围Temperature range：-40℃~275℃

　　压力等级Pressure levels：全真空~10bar

　　阀体材料Body material：球墨铸铁/WCB/304/316/

　　阀板材料Valveplate material：ASTM A536 65-45-12镀镍, CF8, CF8M, CF8喷碳化钨, CF8喷HALAR

　　阀杆材料Stemmaterial：SS420, SS431

　　阀座材料Seatmaterial：EPDM, NBR, FPM, HNBR

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
