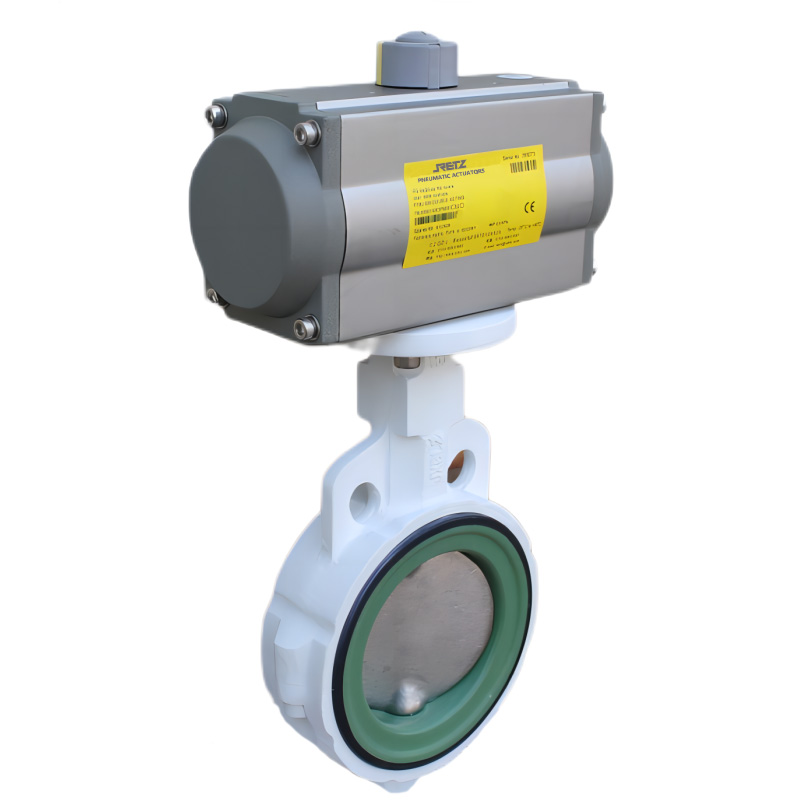

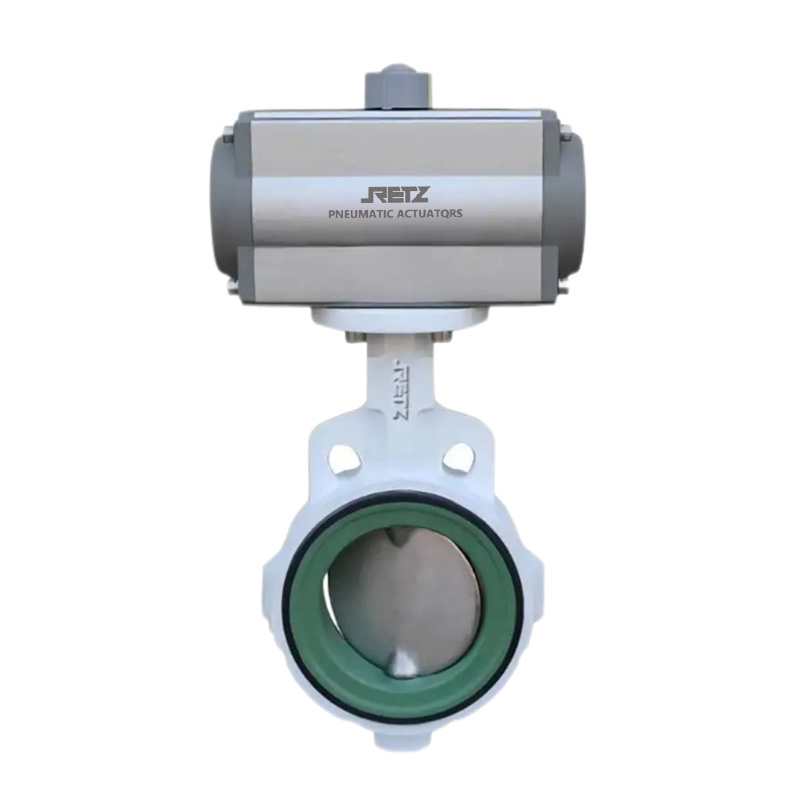

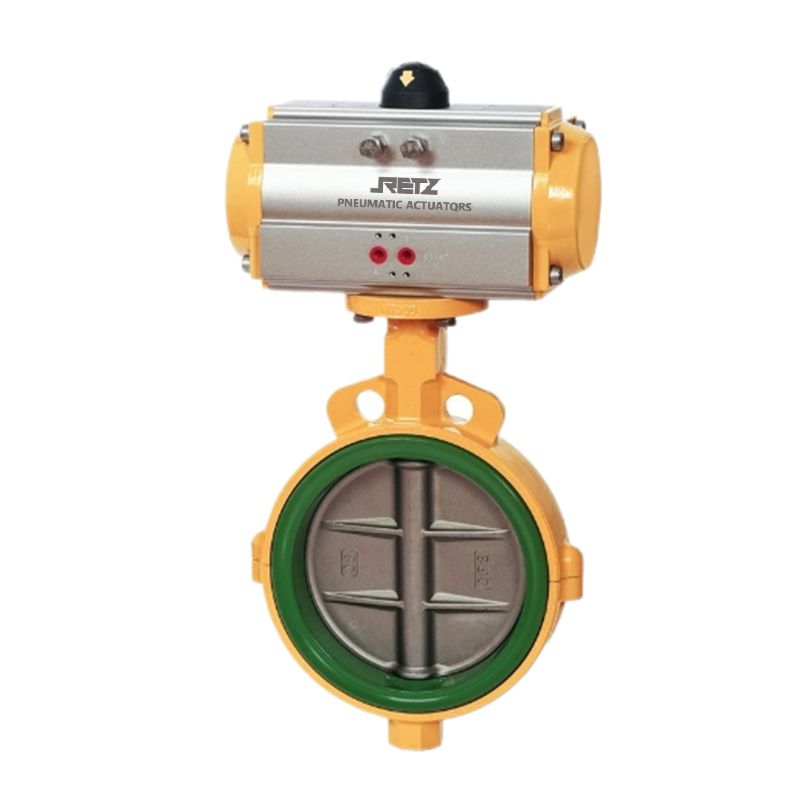

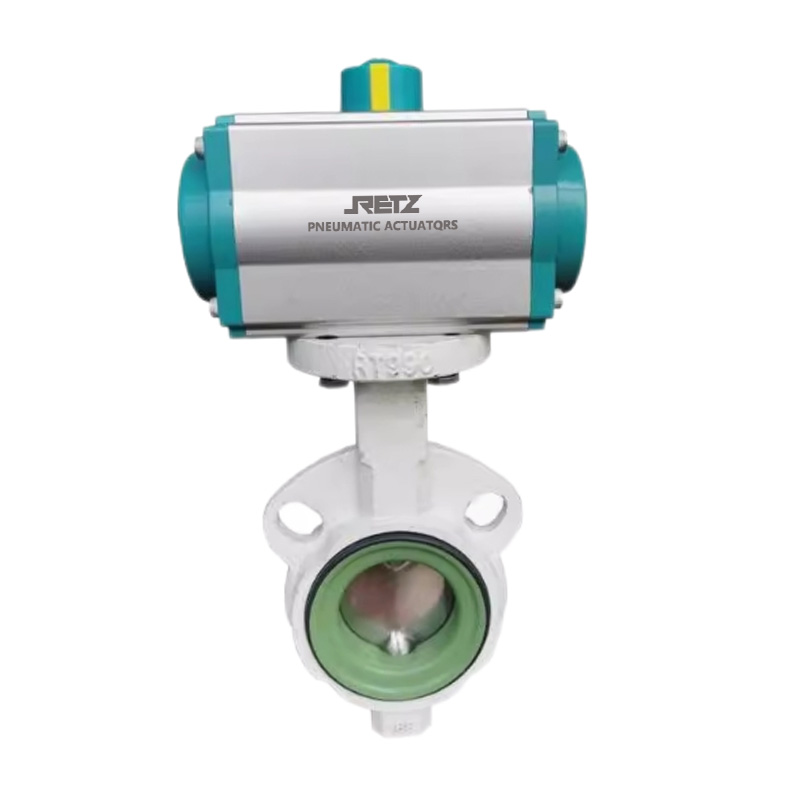

进口气动耐高温染缸蝶阀 美国RETZ瑞茨

　　RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……

　　产品简介/PRODUCT INTRODUCTION

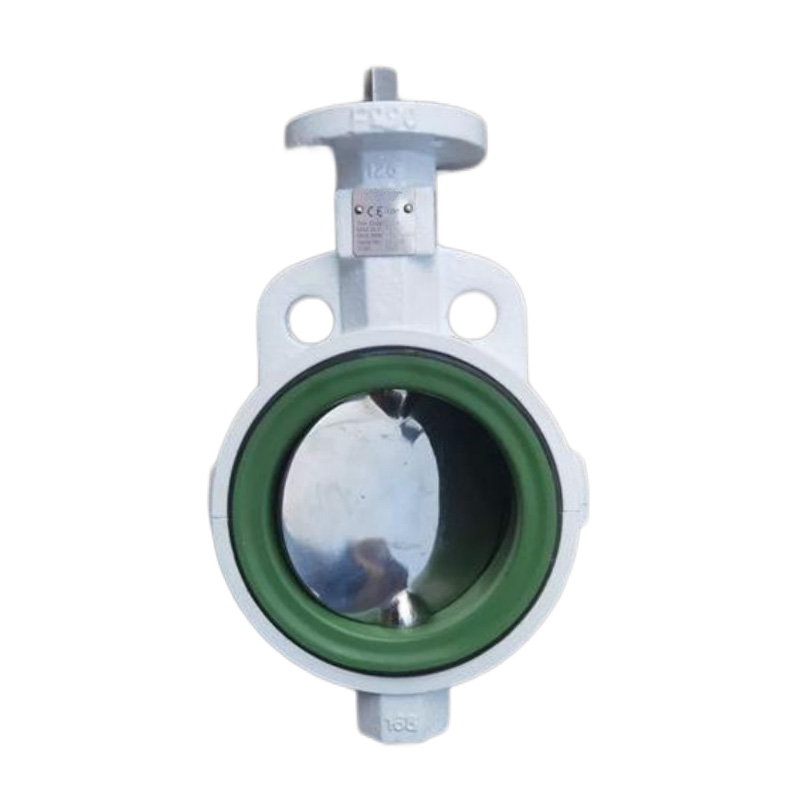

　　印染机械专用蝶阀（染缸蝶阀染色机印染厂）阀座翻边设计，整体结构短不占空间，可长时间使用在耐温150度工况下工作。全封闭整体式阀座能够包衬阀门内腔，使阀门内部不易积渣，避免了杂质对染液的污染，保证了印染产品的质量，同时也有利于减少清洗次数和清洗成本

　　广泛应用于各类高温高速染色机，染整行业染色机。该产品采用高温橡胶结构，中心衬不锈钢圈或全锈钢结构而适用于各种酸碱溶液

　　结构特点Structural characteristics

　　1、阀座翻边设计，双向密封零泄露，启闭更轻松。

　　2、全封闭整体式阀座，包衬阀门内腔，不易集渣，适用于各种酸碱溶液

　　3、中心对称抗流阻流线型阀板，具有良好的流体特性，调节性能好。

　　4、自动浮动调整密封，高弹性、高强度密封材料，长寿命高，无泄露。

　　气动执行器结构特点：

　　RSC单作用/RDA双作用新型齿轮齿条式气动执行器通过ACAD三维模型创造优化设计，外形美观紧凑、新工艺，使产品的质量、性能更加可靠

　　①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

　　②挤压的铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理〔特殊情况下阳极氧化+特氟隆涂层》，使用寿命更长,摩擦系数低。

　　③一体式设计，所有的双作用和单作用执行器型号,都具有相同的缸体和端盖，都能方便通过加装弹簧或拆除弹簧来改变作用方式。

　　④组合式预负荷安全弹簧组,不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。

　　⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便,调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

　　⑥多功能位置指示器，现场可视化指示,带有NAMUR标准槽﹐能安装并输出所有附件，如限位开关盒、电气、位置传感器〔倍加福、图尔克)。

　　⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

　　⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

　　⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

　　⑩连接部分符合全新国际标准规范IS05211 , DIN3337( FO3-F25》使产品安装具有互换性、通用性。

　　技术参数

　　公称通径∶2" to 24"（inch）DN50～DN600

　　操作压力∶PN16

　　使用温度：-20℃～+180℃

　　连接形式Body Type：对夹、法兰

　　阀体：球墨铸铁、铸钢、不锈钢

　　蝶板：304/304L/316/2205、哈氏合金、钛合金Ti2

　　阀杆：410/304/316/17-4PH

　　阀座：PTFE/PFA/RPTFE(增强四氟)

　　驱动方式∶手动/蜗轮转动/气动/电动

　　气缸作用形式

　　单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

　　双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

　　可配附件:、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
